申请日2018.11.27
公开(公告)日2019.01.29
IPC分类号B01D36/00; C02F1/00; C02F1/38
摘要
本发明公开了一种环保型污水处理垃圾分离装置，涉及环保领域，包括支撑架，两个所述支撑架的顶端固定连接顶架，两个所述支撑架之间设有残渣分离装置，所述残渣分离装置包括分离筒，所述分离筒的顶端固定连接进水管，所述分离筒内同轴转动连接转动轴，所述转动轴上固定连接多块隔板，所述分离筒的一侧开设有排水口，所述排水口上设有过滤网，所述分离筒的底端开设有排渣口，所述排渣口的下方设有输送带，所述支撑架的一侧设有储水箱，所述储水箱与排水口之间连接有第一排水管，本发明通过设置残渣分离装置能够将污水与其中的固体垃圾进行分离，通过设置输水机构能够将分离后的污水进行输送，对污水的分离处理效果好，便于污水的净化和治理。
权利要求书

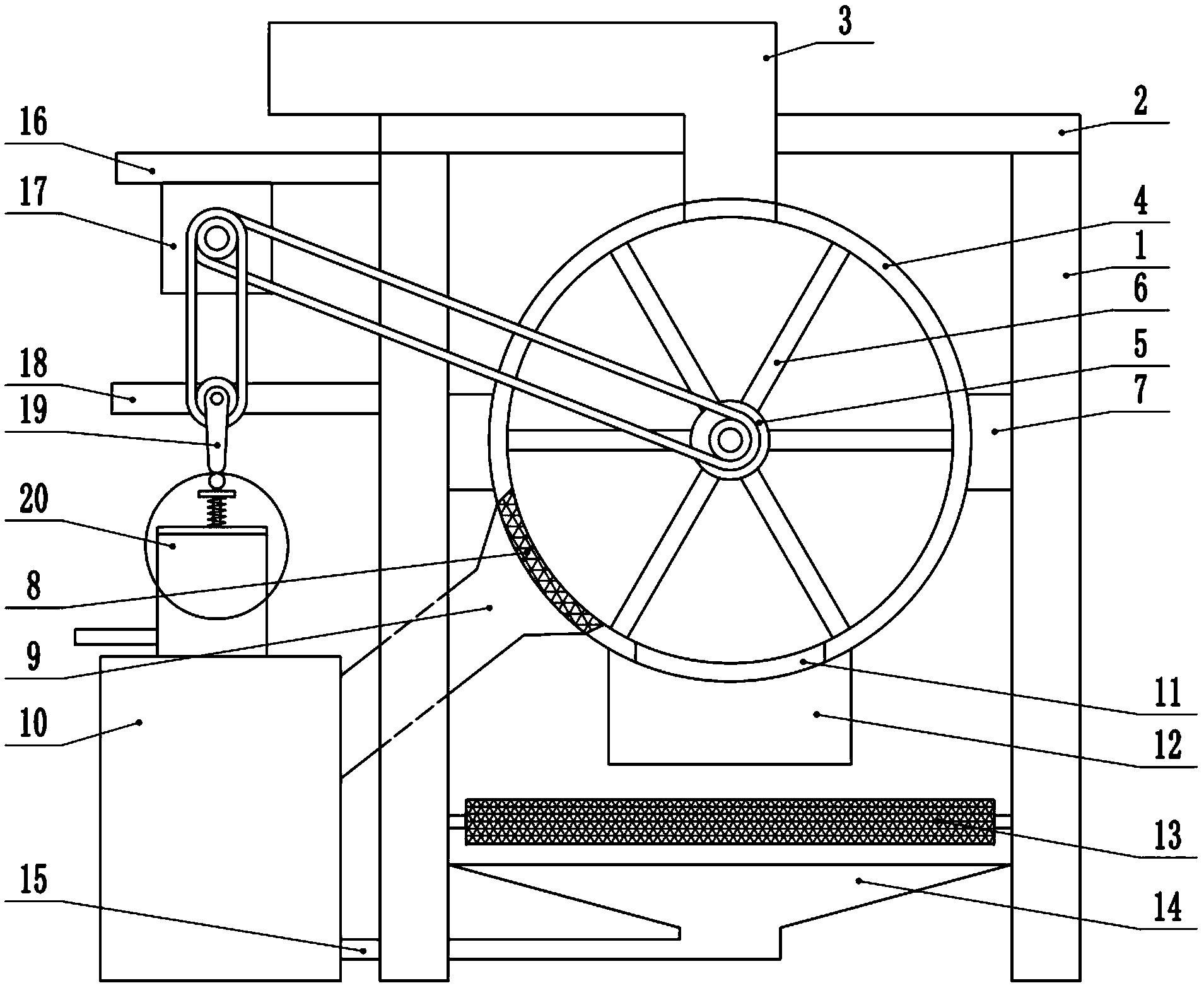

1.一种环保型污水处理垃圾分离装置，包括支撑架(1)，所述支撑架(1)设有两个，两个所述支撑架(1)的顶端固定连接顶架(2)，其特征在于，两个所述支撑架(1)之间设有残渣分离装置，所述残渣分离装置包括分离筒(4)，所述分离筒(4)的顶端固定连接进水管(3)，所述分离筒(4)内同轴转动连接转动轴(5)，所述转动轴(5)上固定连接多块隔板(6)，所述分离筒(4)的一侧开设有排水口，所述排水口上设有过滤网(8)，所述分离筒(4)的底端开设有排渣口(11)，所述排渣口(11)的下方设有输送带(11)，所述支撑架(1)的一侧设有储水箱(10)，所述储水箱(10)与排水口之间连接有第一排水管(9)，所述储水箱(10)的顶端设有输水机构(20)，所述支撑架(1)一侧的顶端固定连接第一固定板(16)，所述第一固定板(16)的底端固定设有驱动电机(17)，所述驱动电机(17)与转动轴(5)传动连接。
2.根据权利要求1所述的环保型污水处理垃圾分离装置，其特征在于，所述输送带(13)包括输送轴和输送带体，所述输送带体为钢丝网带。
3.根据权利要求2所述的环保型污水处理垃圾分离装置，其特征在于，所述分离筒(4)的底端固定连接挡罩(12)，所述挡罩(12)环绕设置于排渣口(11)的四周。
4.根据权利要求1所述的环保型污水处理垃圾分离装置，其特征在于，所述输送带(13)的下方设有接水罩(14)，所述接水罩(14)的底端连接第二排水管(15)，所述第二排水管(15)远离接水罩(14)的一端连接储水箱(10)。
5.根据权利要求1所述的环保型污水处理垃圾分离装置，其特征在于，所述输水机构(20)包括活塞缸(21)，所述活塞缸(21)设置于储水箱(10)的顶端，所述活塞缸(21)的顶端固定连接顶板(22)，所述活塞缸(21)内滑动连接活塞板(27)，所述活塞板(27)的顶端固定连接压杆(25)，所述压杆(27)穿过顶板(22)并固定连接压动轮(23)。
6.根据权利要求5所述的环保型污水处理垃圾分离装置，其特征在于，所述支撑架(1)的侧边还固定连接第二固定板(18)，所述第二固定板(18)上转动连接凸轮(19)，所述凸轮(19)与驱动电机(17)传动连接。
7.根据权利要求6所述的环保型污水处理垃圾分离装置，其特征在于，所述压杆(25)上固定连接压板(24)，所述压板(24)与顶板(22)之间设有复位弹簧(26)。
8.根据权利要求7所述的环保型污水处理垃圾分离装置，其特征在于，所述活塞缸(20)的底端固定连接进水管(28)，所述进水管(28)的底端置于储水箱(10)内部，所述活塞缸(21)的底端一侧固定连接第三排水管(29)，所述第三排水管(29)与进水管(28)上均设有单向阀，且两个单向阀的导通方向相反。
9.根据权利要求1所述的环保型污水处理垃圾分离装置，其特征在于，所述分离筒(4)的两侧通过固定座(7)与支撑架(1)固定连接。
10.根据权利要求1所述的环保型污水处理垃圾分离装置，其特征在于，所述储水箱(10)的顶端一侧固定连接溢流管(30)。
说明书
一种环保型污水处理垃圾分离装置
技术领域
本发明涉及环保领域，具体是一种环保型污水处理垃圾分离装置。
背景技术
生活污水排放需要进行一定的处理，否则生活污水中的垃圾会堵塞管道，不仅会影响污水排放，而且会发出浓重的臭味，目前对垃圾和污水进行分离时，存在不能够将垃圾和污水彻底分离，而且垃圾收集率低的缺点，因此亟需研发一种能够将生活污水中的垃圾和污水进行彻底分离的生活污水用垃圾分离装置。
公开号为CN207970556U的中国实用新型专利文件中，提供了一种生活污水用垃圾分离装置，其通过网板将垃圾与污水进行分离，保证了生活污水在排放过程中不容易堵塞管道，通过敲击锤敲击网板，使得垃圾不会沾在网板上，从而影响垃圾与污水进行分离，此种分离方式只能将粘附性较低的垃圾分离，在实际使用过程中，仍会有大量垃圾粘附在网板上难以下落，且分离后的污水需要通过额外的设备进行输送，十分不便。
发明内容
本发明的目的在于提供一种环保型污水处理垃圾分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保型污水处理垃圾分离装置，包括支撑架，所述支撑架设有两个，两个所述支撑架的顶端固定连接顶架，两个所述支撑架之间设有残渣分离装置，所述残渣分离装置包括分离筒，所述分离筒的顶端固定连接进水管，所述分离筒内同轴转动连接转动轴，所述转动轴上固定连接多块隔板，所述分离筒的一侧开设有排水口，所述排水口上设有过滤网，所述分离筒的底端开设有排渣口，所述排渣口的下方设有输送带，所述支撑架的一侧设有储水箱，所述储水箱与排水口之间连接有第一排水管，所述储水箱的顶端设有输水机构，所述支撑架一侧的顶端固定连接第一固定板，所述第一固定板的底端固定设有驱动电机，所述驱动电机与转动轴传动连接。
作为本发明进一步的方案：所述输送带包括输送轴和输送带体，所述输送带体为钢丝网带。
作为本发明进一步的方案：所述分离筒的底端固定连接挡罩，所述挡罩环绕设置于排渣口的四周。
作为本发明进一步的方案：所述输送带的下方设有接水罩，所述接水罩的底端连接第二排水管，所述第二排水管远离接水罩的一端连接储水箱。
作为本发明进一步的方案：所述输水机构包括活塞缸，所述活塞缸设置于储水箱的顶端，所述活塞缸的顶端固定连接顶板，所述活塞缸内滑动连接活塞板，所述活塞板的顶端固定连接压杆，所述压杆穿过顶板并固定连接压动轮。
作为本发明进一步的方案：所述支撑架的侧边还固定连接第二固定板，所述第二固定板上转动连接凸轮，所述凸轮与驱动电机传动连接。
作为本发明进一步的方案：所述压杆上固定连接压板，所述压板与顶板之间设有复位弹簧。
作为本发明进一步的方案：所述活塞缸的底端固定连接进水管，所述进水管的底端置于储水箱内部，所述活塞缸的底端一侧固定连接第三排水管，所述第三排水管与进水管上均设有单向阀，且两个单向阀的导通方向相反。
作为本发明进一步的方案：所述分离筒的两侧通过固定座与支撑架固定连接。
作为本发明再进一步的方案：所述储水箱的顶端一侧固定连接溢流管。
与现有技术相比，本发明的有益效果是：本发明通过设置残渣分离装置能够将污水与其中的固体垃圾进行分离，通过设置输水机构能够将分离后的污水进行输送，对污水的分离处理效果好，便于污水的净化和治理。
