申请日2018.11.27
公开(公告)日2019.01.18
IPC分类号B01D33/15; B01D33/76; B01D33/80; C02F1/00
摘要
本发明公开了一种工业废水残渣高效处理装置，包括过滤池，所述过滤池呈四分之一圆形结构，且设有过滤内腔，所述过滤池的顶端面右端前后两侧对称设有两根立柱，两根所述立柱顶部之间转动插接有转轴，前端所述立柱的前端面顶部固定设有第一伺服电机，所述转轴的前后两端径向固定设有两根支撑杆，前端所述支撑杆的前端面右侧固定设有第二伺服电机，两根所述连接杆之间转动插接有蜗杆，若干根所述转动辊的左端固定设有过滤网板，若干根所述转动辊的中段位置固定套接有涡轮，若干个所述涡轮位于蜗杆的正下方，且相互啮合。本发明为一种工业废水残渣高效处理流程工艺，能够有效地对废水中大体积残渣进行快速捞取，节省大量人力。
权利要求书

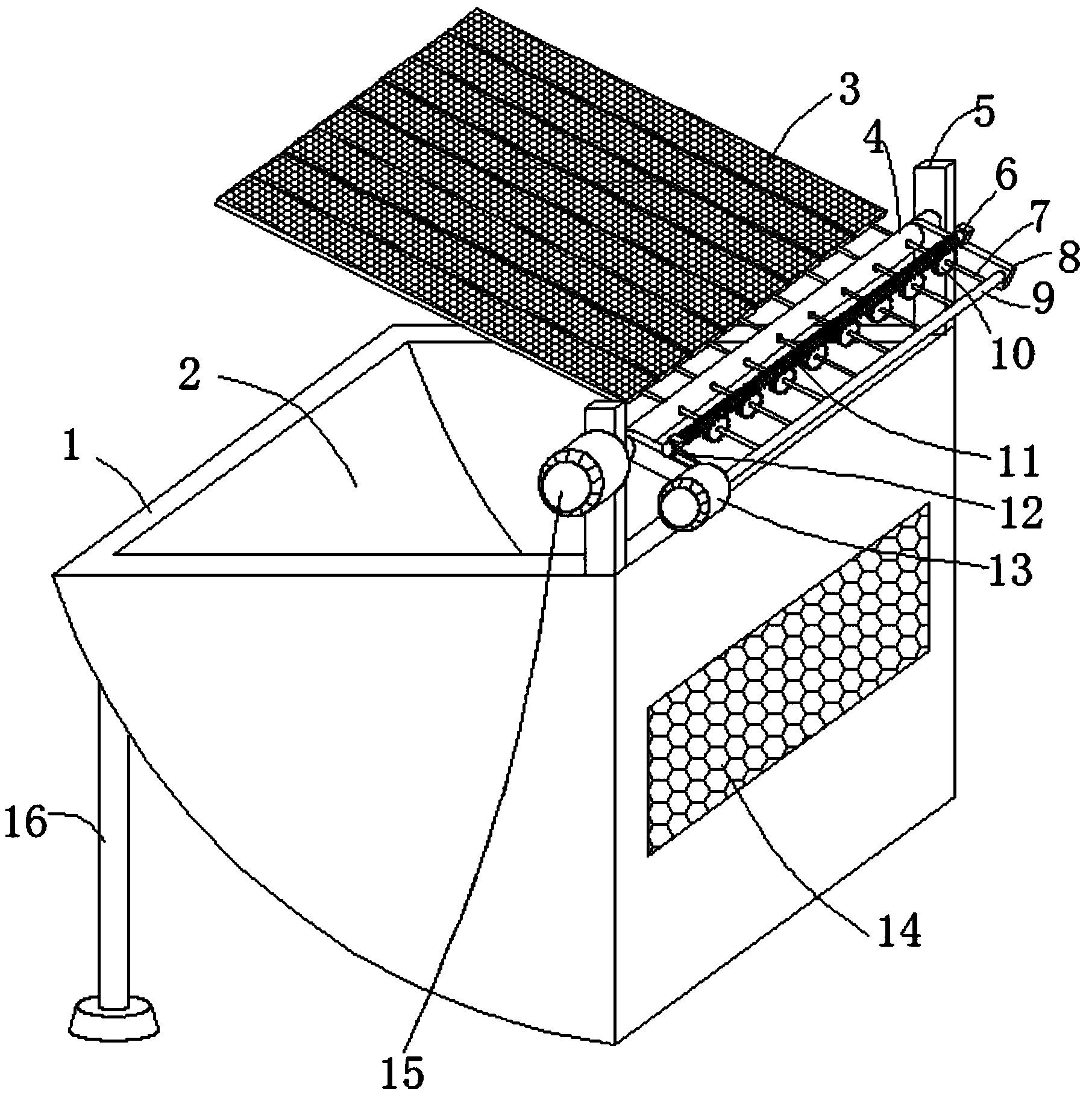

1.一种工业废水残渣高效处理装置，包括过滤池(1)，其特征在于：所述过滤池(1)呈四分之一圆形结构，且设有过滤内腔(2)，所述过滤内腔(2)左侧侧壁呈四分之一圆形结构，且右端中部位置内嵌有排放网格板(14)，所述过滤池(1)的顶端面右端前后两侧对称设有两根立柱(5)，两根所述立柱(5)顶部之间转动插接有转轴(4)，前端所述立柱(5)的前端面顶部固定设有第一伺服电机(15)，所述转轴(4)的前端转动贯穿前端所述立柱(5)，且与第一伺服电机(15)的动力轴固定连接，所述转轴(4)的前后两端径向固定设有两根支撑杆(8)，前端所述支撑杆(8)的前端面右侧固定设有第二伺服电机(13)，两根所述支撑杆(8)的顶端面中段位置垂直设有两根连接杆(6)，两根所述连接杆(6)之间转动插接有蜗杆(11)，所述蜗杆(11)的前端转动贯穿前端所述连接杆(6)，且通过皮带(12)与第二伺服电机(13)的动力轴绕接，所述转轴(4)径向转动插接有若干根均匀间隔分布的转动辊(7)，若干根所述转动辊(7)的左端固定设有过滤网板(3)，若干根所述转动辊(7)的中段位置固定套接有涡轮(10)，若干个所述涡轮(10)位于蜗杆(11)的正下方，且相互啮合。
2.根据权利要求1所述的一种工业废水残渣高效处理装置，其特征在于：所述排放网格板(14)的网孔孔径为0.5-1cm。
3.根据权利要求1所述的一种工业废水残渣高效处理装置，其特征在于：所述过滤池(1)的左下方前后两侧对称设有支撑柱(16)。
4.根据权利要求1所述的一种工业废水残渣高效处理装置，其特征在于：两根所述支撑杆(8)的尖端之间固定插接有定位杆(9)，且定位杆(9)径向侧壁设有若干个均匀间隔分布的T型凹槽，若干根所述转动辊(7)的右端呈T型，且与定位杆(9)径向侧壁的T型凹槽转动插接。
5.根据权利要求1所述的一种工业废水残渣高效处理装置，其特征在于：若干块所述过滤网板(3)的网孔孔径为0.3-0.6cm。
6.根据权利要求1所述的一种工业废水残渣高效处理装置，其特征在于：相邻所述过滤网板(3)之间侧壁间隙为0.3cm。
7.根据权利要求1所述的一种工业废水残渣高效处理装置，其特征在于：本发明的具体处理流程工艺步骤为：
A、将工业废水先排进过滤池(1)的过滤内腔(2)里，通过操作人员控制第一伺服电机(15)，使得第一伺服电机(15)能够带动转轴(4)进行正反转，即带动过滤网板(3)进行顺时针和逆时针转动;
B、若干块过滤网板(3)逆时针转动时，能够与过滤内腔(2)的内腔右端贴合，顺时针转动时，能够与过滤内腔(2)的侧壁不贴合，且能够将过滤内腔(2)内废水进行过滤，实现对废水中大体积残渣进行快速捞取，最终使得过滤网板(3)能够带动废渣顺时针转动出过滤池(1);
C、第二伺服电机(13)能够通过皮带(12)带动蜗杆(11)顺时针转动90度时，使得若干块过滤网板(3)处于竖直方向，实现将体积残渣进行快速卸下，并再次控制第一伺服电机(15)逆时针转动，使得转轴(4)带动过滤网板(3)再次进入废水中;
D、当过滤网板(3)侧壁与过滤内腔(2)的内腔右端贴合时，第二伺服电机(13)则带动蜗杆(11)逆时针转动90度，使得若干块过滤网板(3)处于水平状态，便于再次重复捞取大体积残渣，节省大量人力，在不断捞取的过程中，被过滤的废水会通过排放网格板(14)排出。
说明书
一种工业废水残渣高效处理流程工艺
技术领域
本发明涉及工业废水残渣处理相关技术领域，具体为一种工业废水残渣高效处理流程工艺。
背景技术
目前，工业发展，是我国经济发展的重中之重，是全民经济的发展基础，但是，随着绿色可持续发展理念的贯彻落实，工业中产生的废水，需要经过严格的处理和检测，最终达到排放要求方可进行排放。
我们知道，工业废水中，会残留着工业原料的残渣，有的工业原料总含有大体积可见颗粒杂质，有的含有不可降解材料，所以这里废渣一旦经下水管道排放，轻则堵住排放出口，重则影响整个水资源的生态平衡，所以这些废水残渣急需处理，这里设计生产了一种工业废水残渣高效处理流程工艺，以便于解决上述问题。
发明内容
本发明的目的在于提供一种工业废水残渣高效处理流程工艺，以解决上述背景技术中提出的问题。
为解决上述技术问题，本发明提供如下技术方案：一种工业废水残渣高效处理装置，包括过滤池，所述过滤池呈四分之一圆形结构，且设有过滤内腔，所述过滤内腔左侧侧壁呈四分之一圆形结构，且右端中部位置内嵌有排放网格板，所述过滤池的顶端面右端前后两侧对称设有两根立柱，两根所述立柱顶部之间转动插接有转轴，前端所述立柱的前端面顶部固定设有第一伺服电机，所述转轴的前端转动贯穿前端所述立柱，且与第一伺服电机的动力轴固定连接，所述转轴的前后两端径向固定设有两根支撑杆，前端所述支撑杆的前端面右侧固定设有第二伺服电机，两根所述支撑杆的顶端面中段位置垂直设有两根连接杆，两根所述连接杆之间转动插接有蜗杆，所述蜗杆的前端转动贯穿前端所述连接杆，且通过皮带与第二伺服电机的动力轴绕接，所述转轴径向转动插接有若干根均匀间隔分布的转动辊，若干根所述转动辊的左端固定设有过滤网板，若干根所述转动辊的中段位置固定套接有涡轮，若干个所述涡轮位于蜗杆的正下方，且相互啮合。
优选的，所述排放网格板的网孔孔径为0.5-1cm。
优选的，所述过滤池的左下方前后两侧对称设有支撑柱。
优选的，两根所述支撑杆的尖端之间固定插接有定位杆，且定位杆径向侧壁设有若干个均匀间隔分布的T型凹槽，若干根所述转动辊的右端呈T型，且与定位杆径向侧壁的T型凹槽转动插接。
优选的，若干块所述过滤网板的网孔孔径为0.3-0.6cm。
优选的，相邻所述过滤网板之间侧壁间隙为0.3cm。
优选的，本发明的具体处理流程工艺步骤为：
A、将工业废水先排进过滤池的过滤内腔里，通过操作人员控制第一伺服电机，使得第一伺服电机能够带动转轴进行正反转，即带动过滤网板进行顺时针和逆时针转动;
B、若干块过滤网板逆时针转动时，能够与过滤内腔的内腔右端贴合，顺时针转动时，能够与过滤内腔的侧壁不贴合，且能够将过滤内腔内废水进行过滤，实现对废水中大体积残渣进行快速捞取，最终使得过滤网板能够带动废渣顺时针转动出过滤池;
C、第二伺服电机能够通过皮带带动蜗杆顺时针转动90度时，使得若干块过滤网板处于竖直方向，实现将体积残渣进行快速卸下，并再次控制第一伺服电机逆时针转动，使得转轴带动过滤网板再次进入废水中;
D、当过滤网板侧壁与过滤内腔的内腔右端贴合时，第二伺服电机则带动蜗杆逆时针转动90度，使得若干块过滤网板处于水平状态，便于再次重复捞取大体积残渣，节省大量人力，在不断捞取的过程中，被过滤的废水会通过排放网格板排出。
与现有技术相比，本发明的有益效果是：
1.本发明，通过设置第一伺服电机带动过滤网板顺时针和逆时针往复转动，能够有效地对废水中大体积残渣进行快速捞取，节省大量人力。
2.本发明，通过设置第二伺服电机以及蜗轮蜗杆的配合使用，使得过滤网板在捞取残渣时处于水平并排分布，另外，当需要快速倾倒捞取的残渣又能快速进入废水中再次捞取残渣时，那么过滤网板则会竖直排布，那么过滤网板不会将漂浮在废水表面的浮物带入废水中，不影响过滤的有效性。
