申请日2018.11.27
公开(公告)日2019.01.18
IPC分类号C02F9/12
摘要
本发明公开了一种工业废水收集处理一体化装置，包括底座，所述底座的顶部中心固定安装有杀菌箱，所述杀菌箱的一侧设置有过滤箱，所述杀菌箱的另一侧设置有缓存箱，所述过滤箱和缓存箱均与底座滑动连接，所述底座的顶部两侧焊接有滑轨，所述滑轨的一侧设置有限位块，所述过滤箱的顶部卡接有过滤罩，本发明解决了现有的工业废水处理装置一般只具有处理功能，不具有工业废水收集处理一体化的功能，污水收集及处理完全的排放水收集均需要其他装置进行收集，易造成处理效率相对低下的问题，同时现有的工业废水处理装置在过滤输送过程中，仍会残留一些无法过滤的细菌，若直接进行排放，仍会造成细菌污染的问题。
权利要求书

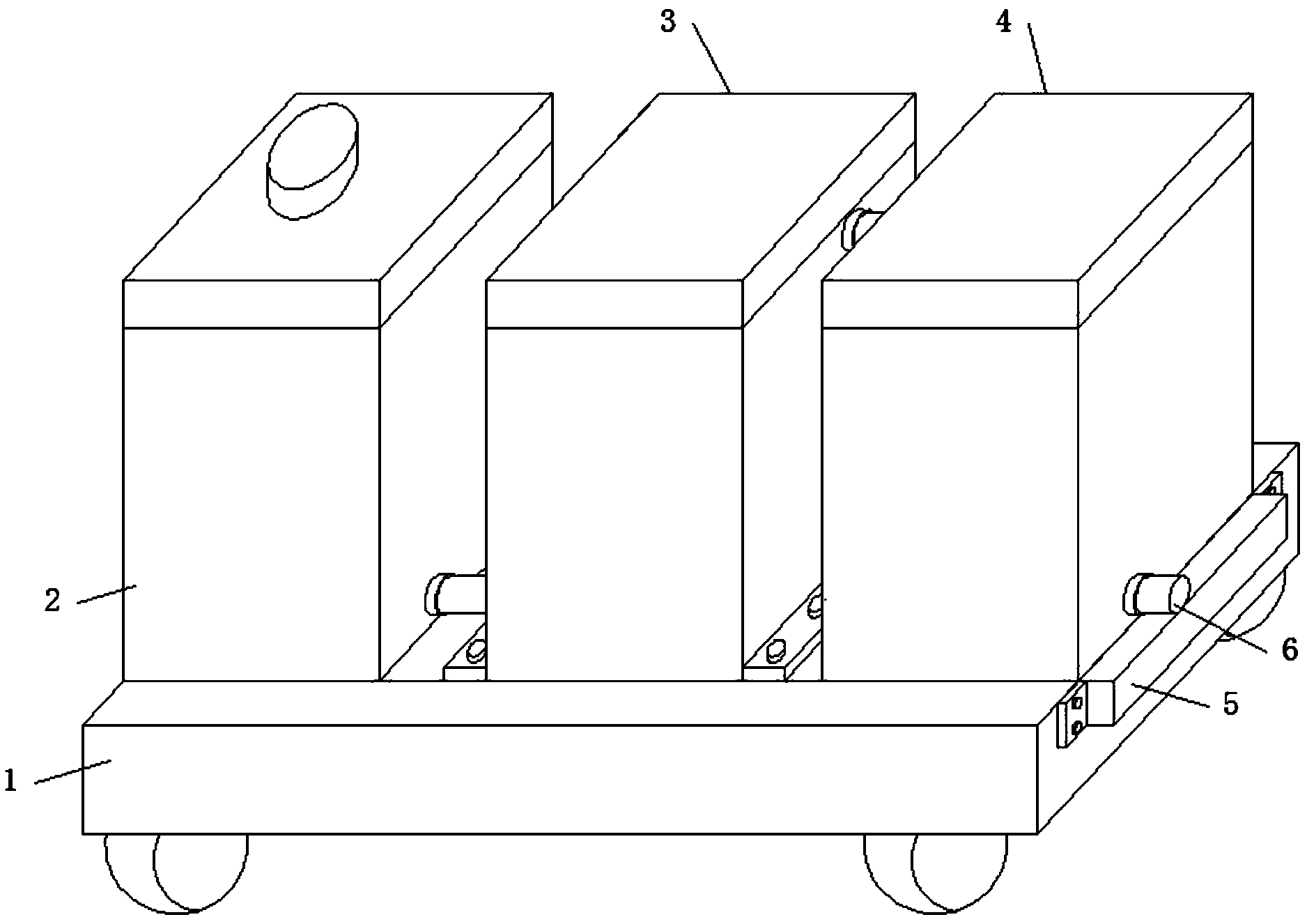

1.一种工业废水收集处理一体化装置，其特征在于：包括底座(1)，所述底座(1)的顶部中心固定安装有杀菌箱(3)，所述杀菌箱(3)的一侧设置有过滤箱(2)，所述杀菌箱(3)的另一侧设置有缓存箱(4)，所述过滤箱(2)和缓存箱(4)均与底座(1)滑动连接，所述底座(1)的顶部两侧焊接有滑轨(15)，所述滑轨(15)的一侧设置有限位块(5)，所述过滤箱(2)的顶部卡接有过滤罩(7)，所述过滤罩(7)的下方一侧开设有加药口(8)，所述加药口(8)的一侧安装有过滤板(9)，所述过滤板(9)的底部安装有活性炭吸附层(10)，所述杀菌箱(3)的顶部嵌入安装有数量为两个的支撑柱(13)，两个所述支撑柱(13)延伸至杀菌箱(3)内腔的一端均固定安装有伺服电机(12)，所述伺服电机(12)输出轴的一端固定安装有N极电磁头(11)和S极电磁头(14)，所述缓存箱(4)的一侧安装有出水管(6)。
2.根据权利要求1所述的工业废水收集处理一体化装置，其特征在于：所述过滤板(9)的数量设置为三个，且孔径由上而下依次递减。
3.根据权利要求1所述的工业废水收集处理一体化装置，其特征在于：所述杀菌箱(3)通过导管与过滤箱(2)和缓存箱(4)连通，所述导管的两端均设置有锁紧套，所述过滤箱(2)内腔底部嵌入安装有水泵，所述水泵与导管连通。
4.根据权利要求1所述的工业废水收集处理一体化装置，其特征在于：所述支撑柱(13)的顶端开设有外螺纹，所述杀菌箱(3)的顶部嵌入安装有锁紧螺母，所述外螺纹和锁紧螺母相互配合。
5.根据权利要求1所述的工业废水收集处理一体化装置，其特征在于：所述底座(1)的底部安装有滚轮，所述滚轮的一侧设置有限位块，所述限位块(5)的两侧均设置有定位螺栓。
说明书
一种工业废水收集处理一体化装置
技术领域
本发明涉及废水收集处理技术领域，具体为一种工业废水收集处理一体化装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，工业废水种类繁多，成分复杂，由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
在工业废水处理过程中，现有的工业废水处理装置一般只具有处理功能，不具有工业废水收集处理一体化的功能，污水收集及处理完全的排放水收集均需要其他装置进行收集，易造成处理效率相对低下的问题，同时现有的工业废水处理装置在过滤输送过程中，仍会残留一些无法过滤的细菌，若直接进行排放，仍会造成细菌污染的问题。
发明内容
本发明的目的在于提供一种工业废水收集处理一体化装置，以解决上述背景技术中提出的现有的工业废水处理装置一般只具有处理功能，不具有工业废水收集处理一体化的功能，污水收集及处理完全的排放水收集均需要其他装置进行收集，易造成处理效率相对低下的问题，同时现有的工业废水处理装置在过滤输送过程中，仍会残留一些无法过滤的细菌，若直接进行排放，仍会造成细菌污染的问题。
为解决上述技术问题，本发明提供如下技术方案：一种工业废水收集处理一体化装置，包括底座，所述底座的顶部中心固定安装有杀菌箱，所述杀菌箱的一侧设置有过滤箱，所述杀菌箱的另一侧设置有缓存箱，所述过滤箱和缓存箱均与底座滑动连接，所述底座的顶部两侧焊接有滑轨，所述滑轨的一侧设置有限位块，所述过滤箱的顶部卡接有过滤罩，所述过滤罩的下方一侧开设有加药口，所述加药口的一侧安装有过滤板，所述过滤板的底部安装有活性炭吸附层，所述杀菌箱的顶部嵌入安装有数量为两个的支撑柱，两个所述支撑柱延伸至杀菌箱内腔的一端均固定安装有伺服电机，所述伺服电机输出轴的一端固定安装有N极电磁头和S极电磁头，所述缓存箱的一侧安装有出水管。
优选的，所述过滤板的数量设置为三个，且孔径由上而下依次递减。
优选的，所述杀菌箱通过导管与过滤箱和缓存箱连通，所述导管的两端均设置有锁紧套，所述过滤箱内腔底部嵌入安装有水泵，所述水泵与导管连通。
优选的，所述支撑柱的顶端开设有外螺纹，所述杀菌箱的顶部嵌入安装有锁紧螺母，所述外螺纹和锁紧螺母相互配合。
优选的，所述底座的底部安装有滚轮，所述滚轮的一侧设置有限位块，所述限位块的两侧均设置有定位螺栓。
与现有技术相比，本发明的有益效果是：
1.本发明，通过底座进行整体稳定支撑，污水先经由过滤箱进行存储过滤，过滤后的水体再通过杀菌箱进行杀菌保证，处理完全的水体由缓存箱进行缓存收集，过滤箱和缓存箱均与底座通过滑轨进行滑动连接，限位块的设置，便于加强过滤箱和缓存箱的安装稳定性，最终经由缓存箱一侧安装的出水管进行排出，以备后续使用，解决了现有的工业废水处理装置一般只具有处理功能，不具有工业废水收集处理一体化的功能，污水收集及处理完全的排放水收集均需要其他装置进行收集，易造成处理效率相对低下的问题。
2.通过设置N极电磁头和S极电磁头，先经由过滤箱顶部卡接的过滤罩进行较大杂质的过滤，通过外部检测装置检测出内部有害物质，再对应通过加药口药物进行处理，破解毒性，过滤板进行二次过滤分离，提高水质，活性炭吸附层进行吸附处理，进行吸附浮游杂质，过滤完全的水体流经杀菌箱内进行杀菌保证，通过支撑柱为伺服电机提供稳定支撑，伺服电机输出轴的一端固定安装有N极电磁头和S极电磁头，带动N极电磁头和S极电磁头进行转动切割，N极电磁头和S极电磁头均采用0.6特的磁力强度，可达到100%的杀菌效果，解决了现有的工业废水处理装置在过滤输送过程中，仍会残留一些无法过滤的细菌，若直接进行排放，仍会造成细菌污染的问题。
