申请日2018.11.27
公开(公告)日2019.01.18
IPC分类号C02F9/04; C02F101/20; C02F101/22
摘要
本发明公开了一种低浓度重金属废水处理系统，包括预处理装置、凝絮装置和硫化装置，所述预处理装置包括有预处理罐，的顶部连通有进水管，所述预处理罐的一侧下端连通有出水管，所述出水管与第一水泵连通，所述预处理罐的底部连通有排污开关，所述预处理罐的正面从上至下依次插接有腐植酸树脂滤板，所述预处理装置与凝絮装置之间连通有第一水泵，所述凝絮装置与硫化装置之间连通有第二水泵，所述凝絮装置的底部连通有集絮箱。本发明解决了废水中含有大量的颗粒状杂质以及一些固态状的金属颗粒，直接进行处理，颗粒状杂质以及金属颗粒可能会与反应原料反应，不仅影响反应效果，且可能会生产其他有害物质，影响重金属处理效果的问题。
权利要求书

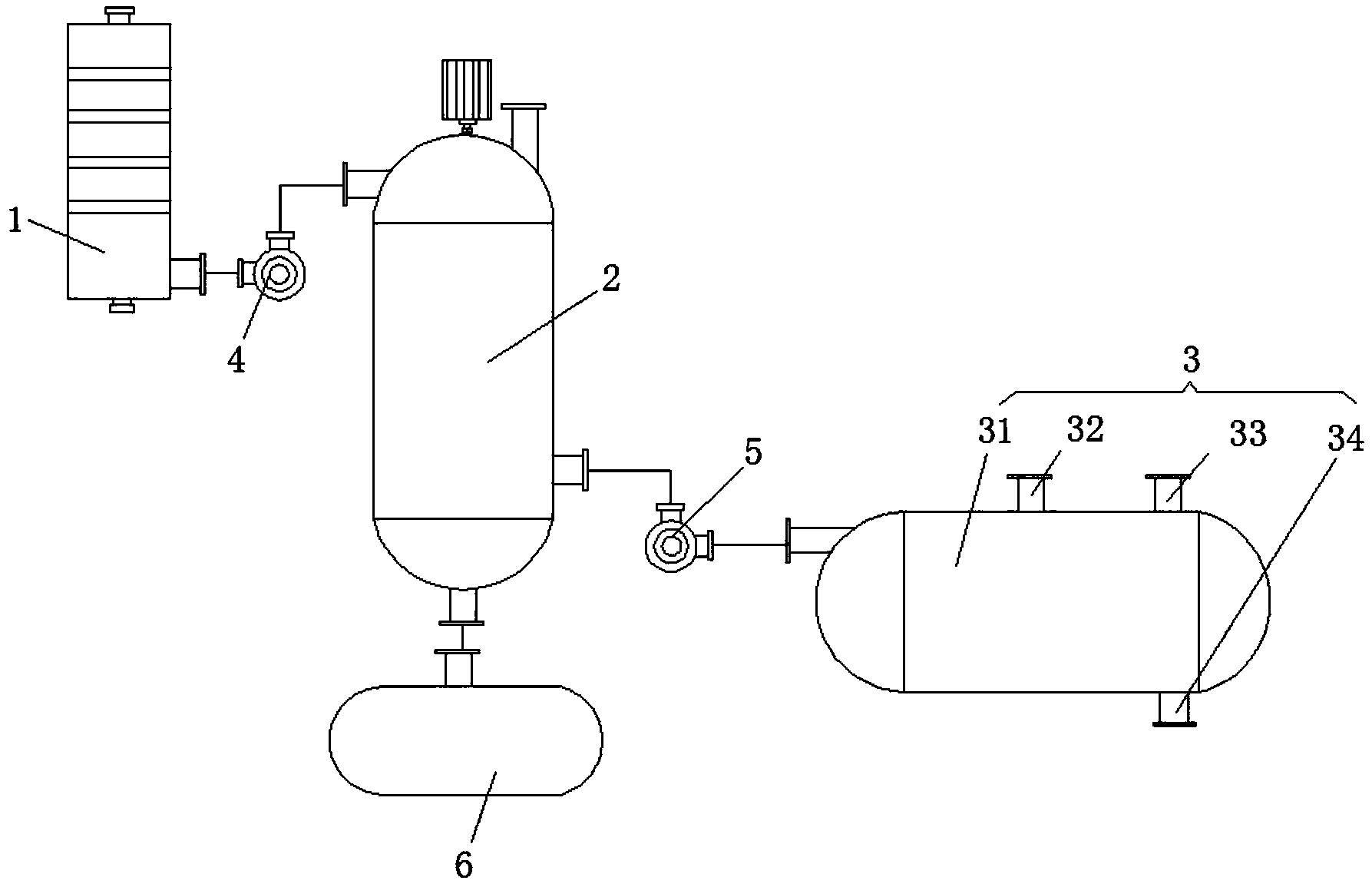

1.一种低浓度重金属废水处理系统，包括预处理装置(1)、凝絮装置(2)和硫化装置(3)，其特征在于：所述预处理装置(1)与凝絮装置(2)之间连通有第一水泵(4)，所述凝絮装置(2)与硫化装置(3)之间连通有第二水泵(5)，所述凝絮装置(2)的底部连通有集絮箱(6)。
2.根据权利要求1所述的低浓度重金属废水处理系统，其特征在于：所述预处理装置(1)包括有预处理罐(16)，所述预处理罐(16)的顶部连通有进水管(11)，所述预处理罐(16)的一侧下端连通有出水管(12)，所述出水管(12)与第一水泵(4)连通，所述预处理罐(16)的底部连通有排污开关(13)，所述预处理罐(16)的正面从上至下依次插接有腐植酸树脂滤板(14)，且腐植酸树脂滤板(14)的目数从上至下依次增多，所述预处理罐(16)的内壁固定连接有插接座(15)，所述腐植酸树脂滤板(14)与插接座(15)插接。
3.根据权利要求1所述的低浓度重金属废水处理系统，其特征在于：所述凝絮装置(2)包括有凝絮箱(21)，所述凝絮箱(21)的第一水泵(4)连通，所述凝絮箱(21)的顶部连通有捕捉剂投料管(22)，所述捕捉剂投料管(22)为投放金属捕捉剂的进口，且金属捕捉剂为新型重金属捕捉剂N-915，所述凝絮箱(21)的顶部安装有电机(23)，所述电机(23)的输出轴固定连接有混合叶(24)，所述混合叶(24)位于凝絮箱(21)的内部，所述凝絮箱(21)与集絮箱(6)连通。
4.根据权利要求1所述的低浓度重金属废水处理系统，其特征在于：所述排污开关(13)为耐腐蚀性阀门，且阀门的型号为JM744X。
5.根据权利要求1所述的低浓度重金属废水处理系统，其特征在于：所述硫化装置(3)包括有硫化箱(31)，所述硫化箱(31)的顶部连通有加料管(32)，所述硫化箱(31)的顶部连通有出液管(33)，所述硫化箱(31)的底部连通有出渣开关(34)。
6.该低浓度重金属废水处理系统的工作流程：
A、废水注入预处理罐(16)时，多个腐植酸树脂滤板(14)可分级对废水进行过滤，过滤杂质，并对Cr或含Ni的杂质进行吸附;
B、过滤后的废水进入到凝絮装置(2)内，添加重金属捕捉剂和絮凝剂，使废水中的重金属离子生成沉淀;
C、反应后的废水进入到硫化装置(3)中，加入硫化物物沉淀剂，与废水中重金属反应形成硫化物;
D、凝絮装置(2)沉淀后的固体混合物进入到集絮箱中，打开出渣开关(34)排出硫化装置(3)内的杂质即可。
说明书
一种低浓度重金属废水处理系统
技术领域
本发明涉及废水处理技术领域，具体为一种低浓度重金属废水处理系统。
背景技术
现有的含铜废水处理技术中，离子交换法、沉淀法、吸附法和电解法是应用较多、较成熟的可靠技术，但是也存在众多的不足，例如电解法，虽然去除重金属铜离子的效果还不错，但是在处理过程中，特别是大量废水的处理过程中会消耗大量的电能，其能源消耗较大，难以符合目前所倡导的节能减排的要求;沉淀法，沉淀法又通常可分为化学沉淀和物理沉淀，化学沉淀就是往废水中添加大量的碱，使废水呈碱性，然后生成难溶的沉淀物，经过滤除去，物理方法是往含重金属废水中添加絮凝剂，絮凝剂多为胶体，利用其表面大量相仿电荷吸附重金属离子，然后靠重力沉降后经过滤等方法除去但是废水中含有大量的颗粒状杂质以及一些固态状的金属颗粒，直接进行处理，颗粒状杂质以及金属颗粒可能会与反应原料反应，不仅影响反应效果，且可能会生产其他有害物质，影响重金属的处理效果。
发明内容
本发明的目的在于提供一种低浓度重金属废水处理系统，以解决上述背景技术中提出的废水中含有大量的颗粒状杂质以及一些固态状的金属颗粒，直接进行处理，颗粒状杂质以及金属颗粒可能会与反应原料反应，不仅影响反应效果，且可能会生产其他有害物质，影响重金属处理效果的问题。
为解决上述技术问题，本发明提供如下技术方案：一种低浓度重金属废水处理系统，包括预处理装置、凝絮装置和硫化装置，所述预处理装置与凝絮装置之间连通有第一水泵，所述凝絮装置与硫化装置之间连通有第二水泵，所述凝絮装置的底部连通有集絮箱。
优选的，所述预处理装置包括有预处理罐，所述预处理罐的顶部连通有进水管，所述预处理罐的一侧下端连通有出水管，所述出水管与第一水泵连通，所述预处理罐的底部连通有排污开关，所述预处理罐的正面从上至下依次插接有腐植酸树脂滤板，且腐植酸树脂滤板的目数从上至下依次增多，所述预处理罐的内壁固定连接有插接座，所述腐植酸树脂滤板与插接座插接。
优选的，所述凝絮装置包括有凝絮箱，所述凝絮箱的第一水泵连通，所述凝絮箱的顶部连通有捕捉剂投料管，所述捕捉剂投料管为投放金属捕捉剂的进口，且金属捕捉剂为新型重金属捕捉剂N-915，所述凝絮箱的顶部安装有电机，所述电机的输出轴固定连接有混合叶，所述混合叶位于凝絮箱的内部，所述凝絮箱与集絮箱连通。
优选的，所述排污开关为耐腐蚀性阀门，且阀门的型号为JM744X。
优选的，所述硫化装置包括有硫化箱，所述硫化箱的顶部连通有加料管，所述硫化箱的顶部连通有出液管，所述硫化箱的底部连通有出渣开关。
优选的，该低浓度重金属废水处理系统的工作流程：
A、废水注入预处理罐时，多个腐植酸树脂滤板可分级对废水进行过滤，过滤杂质，并对Cr或含Ni的杂质进行吸附;
B、过滤后的废水进入到凝絮装置内，添加重金属捕捉剂和絮凝剂，使废水中的重金属离子生成沉淀;
C、反应后的废水进入到硫化装置中，加入硫化物物沉淀剂，与废水中重金属反应形成硫化物;
D、凝絮装置沉淀后的固体混合物进入到集絮箱中，打开出渣开关排出硫化装置内的杂质即可。
与现有技术相比，本发明的有益效果是：
1.本发明，通过设置预处理装置，当废水注入预处理罐时，在腐植酸树脂滤板的过滤下，多个腐植酸树脂滤板可分级对废水进行过滤，使废水中的颗粒状杂质阻隔在腐植酸树脂滤板上，且腐植酸树脂滤板可将废水中的含Cr或含Ni的杂质进行吸附，防止其进入到凝絮装置中，从而可使后续对重金属离子的处理效果更好，解决了废水中含有大量的颗粒状杂质以及一些固态状的金属颗粒，直接进行处理，颗粒状杂质以及金属颗粒可能会与反应原料反应，不仅影响反应效果，且可能会生产其他有害物质，影响重金属处理效果的问题。
2.通过设置凝絮装置，向凝絮箱中投入重金属捕捉剂N-915，同时电机工作带动混合叶转动，使捕捉剂与废水的混合更加彻底，捕捉剂与废水中的重金属离子迅速反应，生成不溶于水的盐，然后向凝絮箱中加入少量絮凝剂，絮凝剂可辅助沉淀生成，从而可将废水中大部分金属离子以固体的形式分离出来，沉淀一端时间后，第二水泵将上层废水泵入到硫化箱中，排出废水后，沉淀物进入到集絮箱中，以便后期利用，通过加料管向硫化箱中加入硫化物沉淀剂，与废水中重金属反应形成硫化物，较氢氧化物的溶解性更小，且反应后的废水PH在7-9之间，排放时无需再进行中和，节省了大量的中和材料。
