申请日2017.12.16
公开(公告)日2018.10.16
IPC分类号B01D21/02
摘要
本实用新型提供了一种用于废水回收设备的管路结构，包括沉淀管段和连接所述沉淀管段的进水管、出水管、以及清洗管;所述沉淀管段为长形管，并且所述沉淀管段的管径大于所述进水管、所述出水管、或者所述清洗管的管径，所述进水管和所述清洗管分别连接所述沉淀管段的两端，所述出水管连接所述沉淀管段的中间，所述进水管上设有进水闸阀，所述出水管上设有出水闸阀，所述清洗管上设有清洗闸阀。本实用新型提出的用于废水回收设备的管路结构，可以防堵。
权利要求书

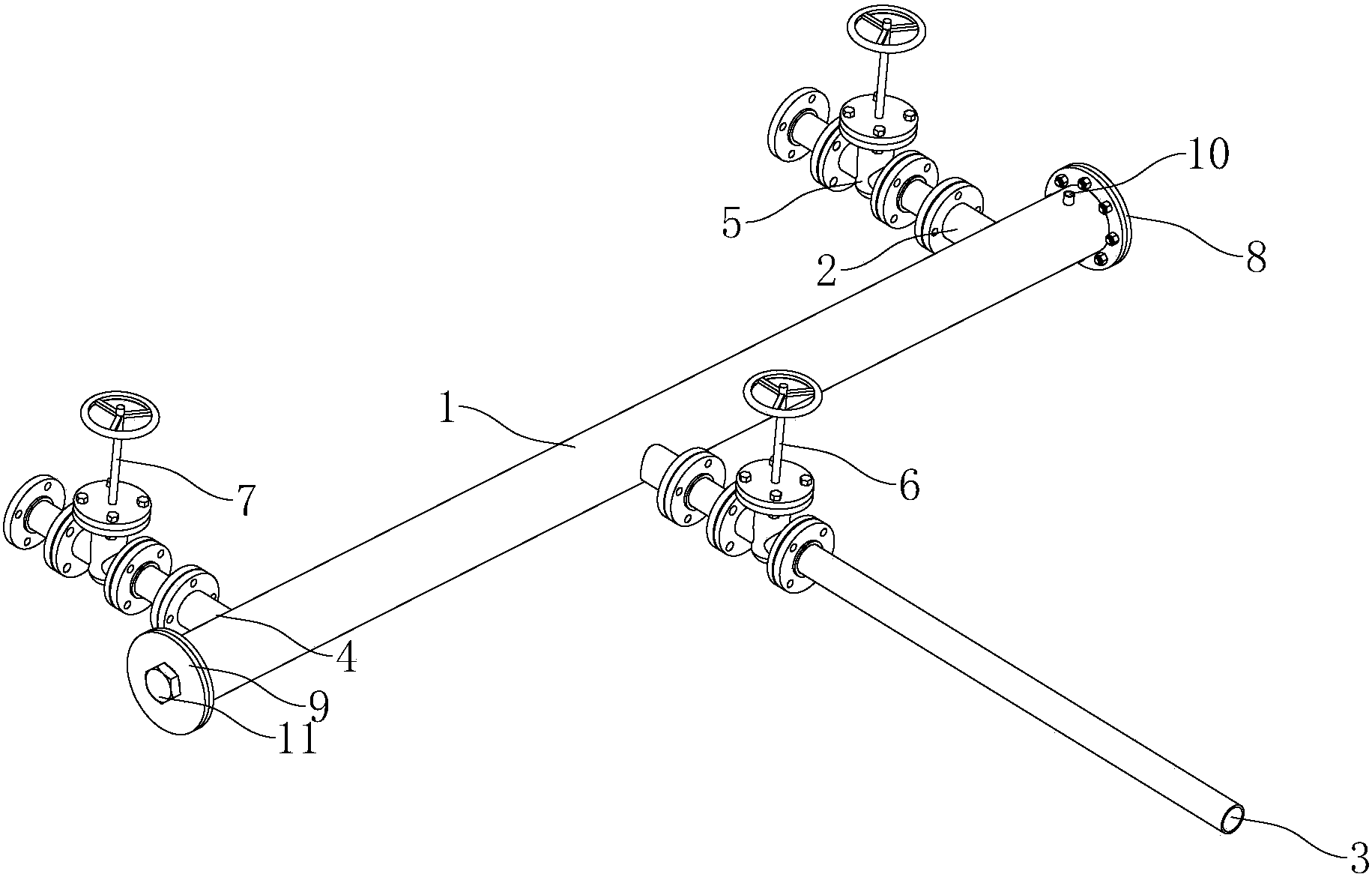

1.一种用于废水回收设备的管路结构，其特征在于，包括沉淀管段(1)和连接所述沉淀管段(1)的进水管(2)、出水管(3)、以及清洗管(4);
所述沉淀管段(1)为长形管，并且所述沉淀管段(1)的管径大于所述进水管(2)、所述出水管(3)、或者所述清洗管(4)的管径，所述进水管(2)和所述清洗管(4)分别连接所述沉淀管段(1)的两端，所述出水管(3)连接所述沉淀管段(1)的中间，所述进水管(2)上设有进水闸阀(5)，所述出水管(3)上设有出水闸阀(6)，所述清洗管(4)上设有清洗闸阀(7)。
2.根据权利要求1所述的用于废水回收设备的管路结构，其特征在于，所述沉淀管段(1)的两端分别设有第一盲板法兰(8)和第二盲板法兰(9)，所述进水管(2)靠近所述第一盲板法兰(8)，所述清洗管(4)靠近所述第二盲板法兰(9)。
3.根据权利要求2所述的用于废水回收设备的管路结构，其特征在于，所述沉淀管段(1)上设有冲洗口(10)，所述冲洗口(10)靠近所述第一盲板法兰(8)并且位于所述第一盲板法兰(8)和所述进水管(2)之间，所述冲洗口(10)为单向液阀结构并且从所述沉淀管段(1)的外部向所述沉淀管段(1)的内部导通。
4.根据权利要求1所述的用于废水回收设备的管路结构，其特征在于，所述进水管(2)的设置方向和所述清洗管(4)的设置方向相同，所述出水管(3)的设置方向和所述进水管(2)的设置方向或者所述清洗管(4)的设置方向相反，并且所述进水管(2)、所述出水管(3)、以及所述清洗管(4)共处一个平面。
5.根据权利要求3所述的用于废水回收设备的管路结构，其特征在于，所述第二盲板法兰(9)和所述沉淀管段(1)通过螺栓连接。
6.根据权利要求5所述的用于废水 回收设备的管路结构，其特征在于，所述第二盲板法兰(9)上设有凸出的螺母结构(11)，所述第二盲板法兰(9)和所述沉淀管段(1)螺纹连接。
说明书
一种用于废水回收设备的管路结构
技术领域
本实用新型涉及环保设备技术领域，特别涉及一种用于废水回收设备的管路结构。
背景技术
目前，随着工业化推进。废气废水的排放也日益猖獗。以废水的排放为例，许多工厂将废水直接排放到河道，导致环境污染严重。也有一些工厂先将废水经过废水回收设备进行处理，然后再进行排放。但是，对于废水的处理，往往也只是初步处理。因此经过处理后的废水仍然含有一些杂质。这些杂质容易在管路当中沉淀，从而导致管路堵塞。
实用新型内容
为解决上述的技术问题，本实用新型提出一种用于废水回收设备的管路结构，可以防堵。
为实现上述目的，本实用新型提供了如下技术方案：
一种用于废水回收设备的管路结构，包括沉淀管段和连接所述沉淀管段的进水管、出水管、以及清洗管;
所述沉淀管段为长形管，并且所述沉淀管段的管径大于所述进水管、所述出水管、或者所述清洗管的管径，所述进水管和所述清洗管分别连接所述沉淀管段的两端，所述出水管连接所述沉淀管段的中间，所述进水管上设有进水闸阀，所述出水管上设有出水闸阀，所述清洗管上设有清洗闸阀。
作为一种可实施方式，所述沉淀管段的两端分别设有第一盲板法兰和第二盲板法兰，所述进水管靠近所述第一盲板法兰，所述清洗管靠近所述第二盲板法兰。
作为一种可实施方式，所述沉淀管段上设有冲洗口，所述冲洗口靠近所述第一盲板法兰并且位于所述第一盲板法兰和所述进水管之间，所述冲洗口为单向液阀结构并且从所述沉淀管段的外部向所述沉淀管段的内部导通。
作为一种可实施方式，所述进水管的设置方向和所述清洗管的设置方向相同，所述出水管的设置方向和所述进水管的设置方向或者所述清洗管的设置方向相反，并且所述进水管、所述出水管、以及所述清洗管共处一个平面。
作为一种可实施方式，所述第二盲板法兰和所述沉淀管段通过螺栓连接。
作为一种可实施方式，所述第二盲板法兰上设有凸出的螺母结构，所述第二盲板法兰和所述沉淀管段螺纹连接。
本实用新型相比于现有技术的有益效果在于：
本实用新型提供了一种用于废水回收设备的管路结构，由于设置了沉淀管段，在通过出水管对废水进行排放之前，先在沉淀管段内进行沉淀，所以可以减少杂质进入出水管内，因此可以防堵。
