申请日2017.12.19
公开(公告)日2018.07.31
IPC分类号C02F9/08
摘要
本实用新型提供精细化学品废水处理装置，包括废水处理箱体，废水处理箱体内从上至下设有多个活性炭过滤网箱，多个活性炭过滤网箱左右交错且向下倾斜设置，活性炭过滤网箱包括上滤网、下滤网、活性炭颗粒，上滤网、下滤网与废水处理箱体内侧壁之间形成网箱，网箱内填充有活性炭颗粒，网箱上端、下端对应的废水处理箱体侧壁上分别连通连接有进料管、出料管，上下两个相邻的活性炭过滤网箱之间的废水处理箱体内侧壁上水平固定有石英套管，石英套管内部放置紫外灯，废水处理箱体顶端设有进水管，底端设有出水管;本实用新型结构简单，实用方便，废水净化效率高，效果好，适用于推广应用。
权利要求书

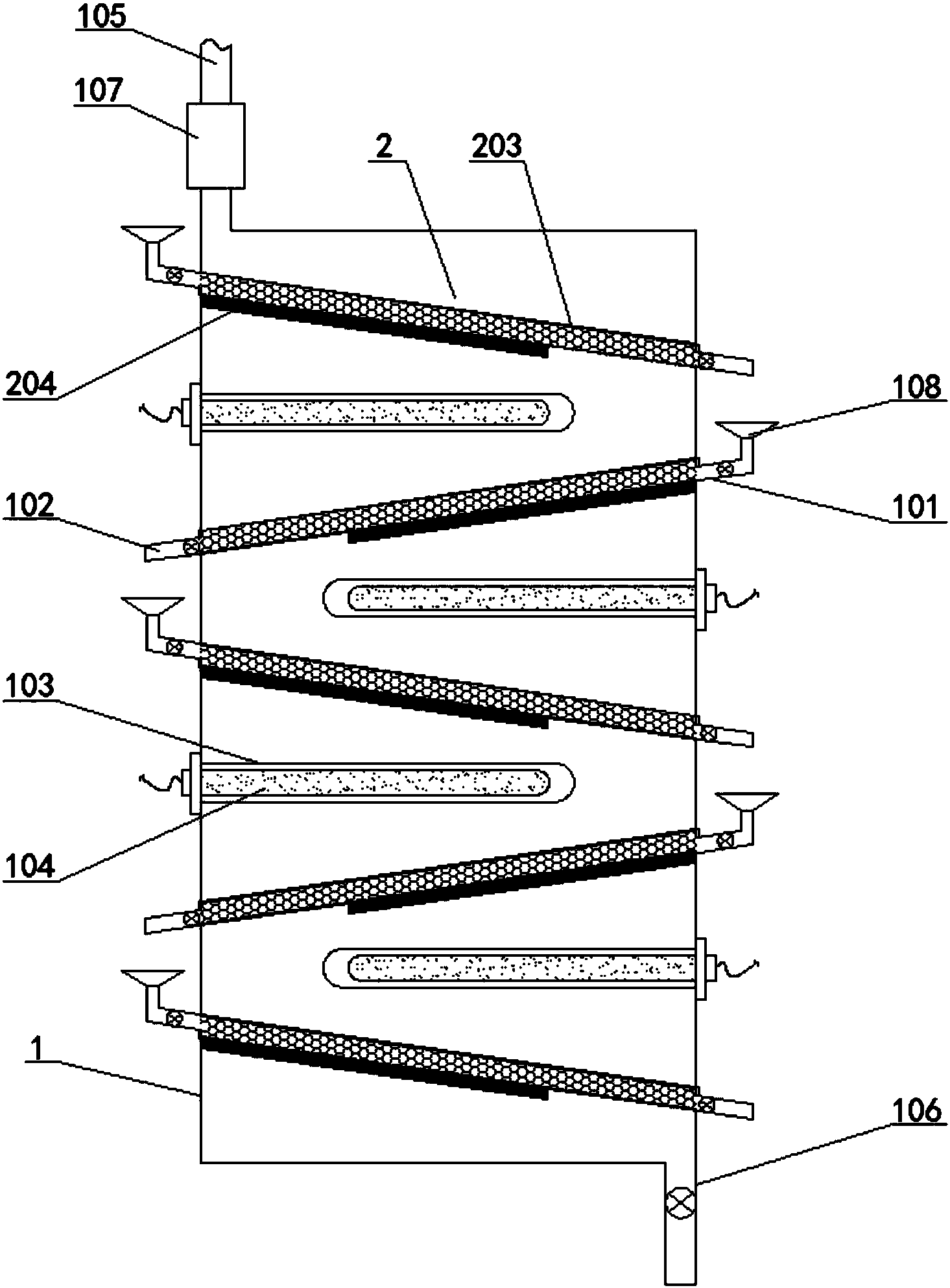

1.一种精细化学品废水处理装置，其特征在于：包括废水处理箱体(1)，所述废水处理箱体(1)内从上至下设有多个活性炭过滤网箱(2)，多个所述活性炭过滤网箱(2)左右交错且向下倾斜设置，所述活性炭过滤网箱(2)包括上滤网(201)、下滤网(202)、活性炭颗粒(203)，所述上滤网(201)、下滤网(202)均与废水处理箱体(1)内侧壁固定连接，所述上滤网(201)、下滤网(202)与废水处理箱体(1)内侧壁之间形成网箱，所述网箱内填充有活性炭颗粒(203)，所述网箱上端、下端对应的废水处理箱体(1)侧壁上分别连通连接有进料管(101)、出料管(102)，所述进料管(101)、出料管(102)分别设有进料阀、出料阀，上下两个相邻的活性炭过滤网箱(2)之间的废水处理箱体(1)内侧壁上水平固定有石英套管(103)，石英套管(103)内部放置紫外灯(104)，紫外灯(104)内端位于石英套管(103)内，外端伸出废水处理箱体(1)外，通过电线与电源连接，所述废水处理箱体(1)顶端设有进水管(105)，底端设有出水管(106)，所述进水管(105)上设有泵体(107)，所述出水管(106)上设有出水阀。
2.如权利要求1所述的精细化学品废水处理装置，其特征在于：所述活性炭过滤网箱(2)与水平方向所成角度为20-45°。
3.如权利要求1所述的精细化学品废水 处理装置，其特征在于：所述下滤网(202)上固定有挡板(204)，所述挡板(204)与活性炭过滤网箱(2)上端对应的废水处理箱体(1)内侧壁固定连接，所述挡板(204)为下滤网(202)长度的3/5-4/5。
4.如权利要求1所述的精细化学品废水处理装置，其特征在于：所述进料管(101)上端设有进料斗(108)。
5.如权利要求1所述的精细化学品废水处理装置，其特征在于：所述废水处理箱体(1)内从上至下设有4-6个活性炭过滤网箱(2)。
说明书
一种精细化学品废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种精细化学品废水处理装置。
背景技术
在污水处理的行业中，医药、染料、涂料的生产单位排放大量废水废液，这些废水废液中含有各种有毒有害的物理化学污染物和放射性物质等，而且还存在有大量病菌，因而存在空间污染，急性传染和潜伏性传染等隐患，不经及时有效的处理，将会成为一条疫病扩散的重要途径和严重污染源，废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
实用新型内容
本实用新型提供了一种精细化学品废水处理装置，结构简单，实用方便，废水净化效率高，效果好，适用于推广应用。
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种精细化学品废水处理装置，包括废水处理箱体，所述废水处理箱体内从上至下设有多个活性炭过滤网箱，多个所述活性炭过滤网箱左右交错且向下倾斜设置，所述活性炭过滤网箱包括上滤网、下滤网、活性炭颗粒，所述上滤网、下滤网均与废水处理箱体内侧壁固定连接，所述上滤网、下滤网与废水处理箱体内侧壁之间形成网箱，所述网箱内填充有活性炭颗粒，所述网箱上端、下端对应的废水处理箱体侧壁上分别连通连接有进料管、出料管，所述进料管、出料管分别设有进料阀、出料阀，上下两个相邻的活性炭过滤网箱之间的废水处理箱体内侧壁上水平固定有石英套管，石英套管内部放置紫外灯，紫外灯内端位于石英套管内，外端伸出废水处理箱体外，通过电线与电源连接，所述废水处理箱体顶端设有进水管，底端设有出水管，所述进水管上设有泵体，所述出水管上设有出水阀。
进一步地，所述活性炭过滤网箱与水平方向所成角度为20-45°。
进一步地，所述下滤网上固定有挡板，所述挡与活性炭过滤网箱上端对应的废水处理箱体内侧壁固定连接，所述挡板为下滤网长度的3/5-4/5。
进一步地，所述进料管上端设有进料斗。
进一步地，所述废水处理箱体内从上至下设有4-6个活性炭过滤网箱。
本实用新型的有益效果是：
本实用新型精细化学品废水处理装置，多个活性炭过滤网箱左右交错且向下倾斜设置，可使活性炭过滤网箱有效去除废水中的有机物，大大提高了有机物去除率，通过与紫外灯结合，可有效去除废水中的病菌，去除效果好，使废水得到很好的净化。同时通过设置与活性炭过滤网箱相连通的进料管和出料管，可方便活性炭颗粒的填充与更换。本实用新型结构简单，实用方便，净化效率高，效果好，适用于推广应用。
