申请日2017.12.22
公开(公告)日2018.06.22
IPC分类号C02F9/10; C02F101/30
摘要

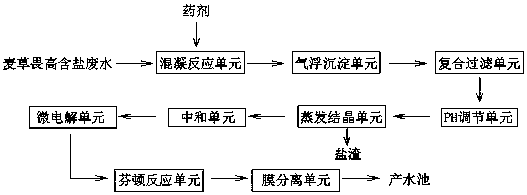

一种麦草畏高含盐废水综合处理系统，包括通过管路依次连通的混凝反应单元、气浮沉淀单元、复合过滤单元、PH调节单元、蒸发结晶单元、中和单元、微电解单元、芬顿反应单元和膜分离单元，集合微电解反应装置、MVR蒸发器和芬顿反应装置，改善了麦草畏废水含盐量高，对受纳环境产生二次污染的问题，不仅使废水降解更加充分彻底，回收有用物质的作用，还能达到减少能源消耗，降低运行费用和废水处理时间的效果。
权利要求书
1.一种麦草畏高含盐废水综合处理系统，其特征在于，包括通过管路依次连通的混凝反应单元、气浮沉淀单元、复合过滤单元、PH调节单元、蒸发结晶单元、中和单元、微电解单元、芬顿反应单元和膜分离单元，其中:混凝反应单元：包括混凝反应器，所述混凝反应器内加有药剂;气浮沉淀单元：包括气浮沉淀池、溶气泵以及溶气罐;复合过滤单元：包括复合滤池和反冲洗装置，所述复合滤池内填充有滤料;PH调节单元：包括PH调节池，调节PH至8-10;蒸发结晶单元：包括MVR蒸发器和结晶器;中和单元：包括中和池，调节PH至6-7;微电解单元：包括微电解反应装置;芬顿反应单元：包括依次连接的一级芬顿反应装置和二级芬顿反应装置，所述一级芬顿反应装置和所述二级芬顿反应装置至少一个为利用气体扩散电极的光电芬顿反应装置;膜分离单元：包括依次连接的管式膜分离装置和反渗透膜分离装置，所述反渗透膜分离装置连接产水池。
2.根据权利要求1所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述处理系统还包括用于在各单元间输送废水的管路以及提升泵。
3.根据权利要求1或2所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述管式膜分离装置采用中空纤维超滤微滤膜，其中，中空纤维膜丝数量大于2500根。
4.根据权利要求3所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述复合滤池内的滤床高度为1.5-2m，所述滤料为石英砂、活性炭和粗粒核桃壳滤料，其中，所述石英砂、活性炭和粗粒核桃壳滤料在复合滤池内从上至下依次设置，且所述石英砂、活性炭和粗粒核桃壳滤料的体积比为1:2.5:1。
5.根据权利要求1所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述反渗透膜分离装置包括依次设置的保安过滤器、高压泵、一段反渗透/纳滤单元、增压泵、二段反渗透/纳滤单元、循环泵、三段反渗透/纳滤单元。
6.根据权利要求1所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述微电解反应装置包括若干独立的微电解反应单元，若干所述微电解反应单元并排串联设置，形成多段折流微电解反应系统。
7.根据权利要求6所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述微电解反应单元内均填充有铁碳填料，所述微电解反应单元中铁碳调料的体积比占微电解反应单元体积的1/2~2/3。
8.根据权利要求1所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述药剂为PAC和PAM。
9.根据权利要求1所述的一种麦草畏高含盐废水综合处理系统，其特征在于，所述气浮沉淀池为溶气气浮。
说明书
一种麦草畏高含盐废水综合处理系统
技术领域
本发明涉及废水处理技术领域，特别是涉及一种麦草畏高含盐废水综合处理系统。
背景技术
麦草畏又名百草敌，用于苗后喷雾，药剂能很快被杂草的叶、茎、根吸收，通过韧皮部及木质部向上、下传导，多集中在分生组织及代谢活动旺盛的部位，阻碍植物激素的正常活动而使杂草死亡。麦草畏在约200℃分解，在正常情况下稳定，具有抗氧化和抗水解能力，麦草畏废水含盐量较高，一般在3%～5%，目前采用大水量稀释后再通过接触氧化处理，水资源浪费严重，工艺运行极不稳定，出水难以达标且在处理的过程中并不能有效去除废水中的盐类物质，处理后的废水虽然在COD、BOD、氨氮等常规指标上达到排放要求，但是排水含盐量高，这样的废水排入环境后会造成受纳环境的含盐量增加，对受纳环境造成一定程度的二次污染。
发明内容
为了克服上述缺点和不足，本发明的目的之一在于提供一种麦草畏高含盐废水综合处理系统，改善了麦草畏废水含盐量高，对受纳环境产生二次污染的问题。
本发明的目的通过下述技术方案实现：
一种麦草畏高含盐废水综合处理系统，包括通过管路依次连通的混凝反应单元、气浮沉淀单元、复合过滤单元、PH调节单元、蒸发结晶单元、中和单元、微电解单元、芬顿反应单元和膜分离单元，其中:混凝反应单元：包括混凝反应器，所述混凝反应器内加有药剂;气浮沉淀单元：包括气浮沉淀池、溶气泵以及溶气罐;复合过滤单元：包括复合滤池和反冲洗装置，所述复合滤池内填充有滤料;PH调节单元：包括PH调节池，调节PH至8-10;蒸发结晶单元：包括MVR蒸发器和结晶器;中和单元：包括中和池，调节PH至6-7;微电解单元：包括微电解反应装置;芬顿反应单元：包括依次连接的一级芬顿反应装置和二级芬顿反应装置，所述一级芬顿反应装置和所述二级芬顿反应装置至少一个为利用气体扩散电极的光电芬顿反应装置;膜分离单元：包括依次连接的管式膜分离装置和反渗透膜分离装置，所述反渗透膜分离装置连接产水池;
在其中一个实施例中，所述处理系统还包括用于在各单元间输送废水的管路以及提升泵。
在其中一个实施例中，所述管式膜分离装置采用中空纤维超滤微滤膜，其中，中空纤维膜丝数量大于2500根。
在其中一个实施例中，所述复合滤池内的滤床高度为1.5-2m，所述滤料为石英砂、活性炭和粗粒核桃壳滤料，其中，所述石英砂、活性炭和粗粒核桃壳滤料在复合滤池内从上至下依次设置，且所述石英砂、活性炭和粗粒核桃壳滤料的体积比为1:2.5:1。
在其中一个实施例中，所述反渗透膜分离装置包括依次设置的保安过滤器、高压泵、一段反渗透/纳滤单元、增压泵、二段反渗透/纳滤单元、循环泵、三段反渗透/纳滤单元。
在其中一个实施例中，所述微电解反应装置包括若干独立的微电解反应单元，若干所述微电解反应单元并排串联设置，形成多段折流微电解反应系统。
在其中一个实施例中，所述微电解反应单元内均填充有铁碳填料，所述微电解反应单元中铁碳调料的体积比占微电解反应单元体积的1/2～2/3。
在其中一个实施例中，所述药剂为PAC和PAM。
在其中一个实施例中，所述气浮沉淀池为溶气气浮。
与现有技术相比，本发明的一种麦草畏高含盐废水综合处理系统具有以下
有益效果：
1、微电解反应装置利用原电池原理的电化学反应来处理麦草畏高含盐废水，填充在反应器内的铁碳填料可以极大的提高废水的可生化性，去除色度和重金属，对于水质水量的变化具有极强的自适应能力，减轻了管理人员与操作人员的劳动负荷，节省了药剂使用量，且微电解反应装置采用多段折流微电解反应系统，使麦草畏高盐废水在各自反应单元能充分反应，避免传统的塔式反应器易短流，反应不充分的问题。
2、采用MVR蒸发器对浓水进行蒸发，结晶器中结晶产生的固体进行回收或无害化填埋，不仅可以起到处理废水，回收有用物质的作用，还能达到减少能源消耗，降低运行费用的结果。
3、芬顿反应装置包括依次连接的一级芬顿反应装置和二级芬顿反应装置，其中，一级芬顿反应装置和二级芬顿反应装置至少一个为利用气体扩散电极的光电芬顿反应装置，使废水降解更加充分彻底，降低了废水处理时间，有效降低了能耗。
4、反渗透膜分离装置采用降低单段膜通量、增加处理段数即改为一级三段，在二段和三段增设循环泵的方式，使每段反渗透/纳滤单元中的每支膜壳末端浓水流量达到一定的设定值，来提高每支膜表面流速，可以使设备稳定运行，并提高系统的回收率。
5、集合微电解反应装置、MVR蒸发器和芬顿反应装置，改善了麦草畏废水含盐量高，对受纳环境产生二次污染的问题，不仅使废水降解更加充分彻底，回收有用物质的作用，还能达到减少能源消耗，降低运行费用和废水处理时间的效果。
