申请日2017.12.22
公开(公告)日2018.06.22
IPC分类号C02F11/12
摘要
本发明提供一种污泥干化池，至少包括一第一管体和若干第二管体，其中，所述第一管体平铺在一池体的池底，所述第一管体的第一端和第二端中的至少一端开口并与池体的外部连通;各所述第二管体相间隔地在所述池体内沿池体的纵深方向竖向设置，各所述第二管体的第一端分别连接在所述第一管体上并与所述第一管体内部连通，所述第一管体和第二管体的管壁上均开设有若干通孔。本发明可以很好地解决污水中泥与水分离不彻底的问题，而且更加分离更加迅速。
权利要求书
1.一种污泥干化池，其特征在于，至少包括：
一第一管体，平铺在一池体的池底，所述第一管体的第一端和第二端中的至少一端开口并与所述池体的外部连通;
若干第二管体，相间隔地在所述池体内沿所述池体的纵深方向竖向设置，各所述第二管体的第一端分别连接在所述第一管体上并与所述第一管体内部连通;
其中，所述第一管体和第二管体的管壁上均开设有若干通孔。
2.根据权利要求1所述的污泥干化池，其特征在于，所述第二管体的第二端为开口。
3.根据权利要求2所述的污泥干化池，其特征在于，还包括：
封盖，可拆卸连接在所述第二管体的第二端的所述开口上，用于将所述第二管体的第二端封闭。
4.根据权利要求1所述的污泥干化池，其特征在于，还包括：
第三管体，其第一端开口并伸入所述池体内，第二端连接于外部的排污泵。
5.根据权利要求1所述的污泥干化池，其特征在于，在所述池体的池壁顶部设置有供暖气流通的第四管体。
6.根据权利要求1所述的污泥干化池，其特征在于：所述池体的池底为倾斜面。
7.根据权利要求1所述的污泥干化池，其特征在于，所述池体的池底为平面。
8.根据权利要求1-7任一所述的污泥干化池，其特征在于，所述第一管体环设于所述池体的池壁底部，所述第二管体绕所述池体的池壁相间隔排列。
9.根据权利要求1-7任一所述的污泥干化池，其特征在于，所述第一管体和/或第二管体为塑料管。
10.根据权利要求1-7任一所述的污泥干化池，其特征在于，所述第一管体和第二管体的管壁上的通孔的孔径小于9mm。
说明书
污泥干化池
技术领域
本发明涉及污水处理技术，特别是涉及一种污泥干化池。
背景技术
在现有污水处理厂中，需要将污水中污泥过滤掉然后液体排出利用。现有的处理方法为：由人工将污水倒入污水池，然后用泵来将池内的液体抽取出去，剩下污泥，再由人工将污泥排出污水池，从而实现污泥与污水的分离。现有这种方法存在以下缺陷：污泥与污水分离不彻底，容易造成泵体管道的堵塞。
发明内容
鉴于以上所述，本发明的目的在于提供一种污泥干化池，用于解决现有技术利用泵来吸取污水中的水来将泥与水分离不彻底的问题。
为实现上述目的及其他相关目的，本发明提供以下技术方案：

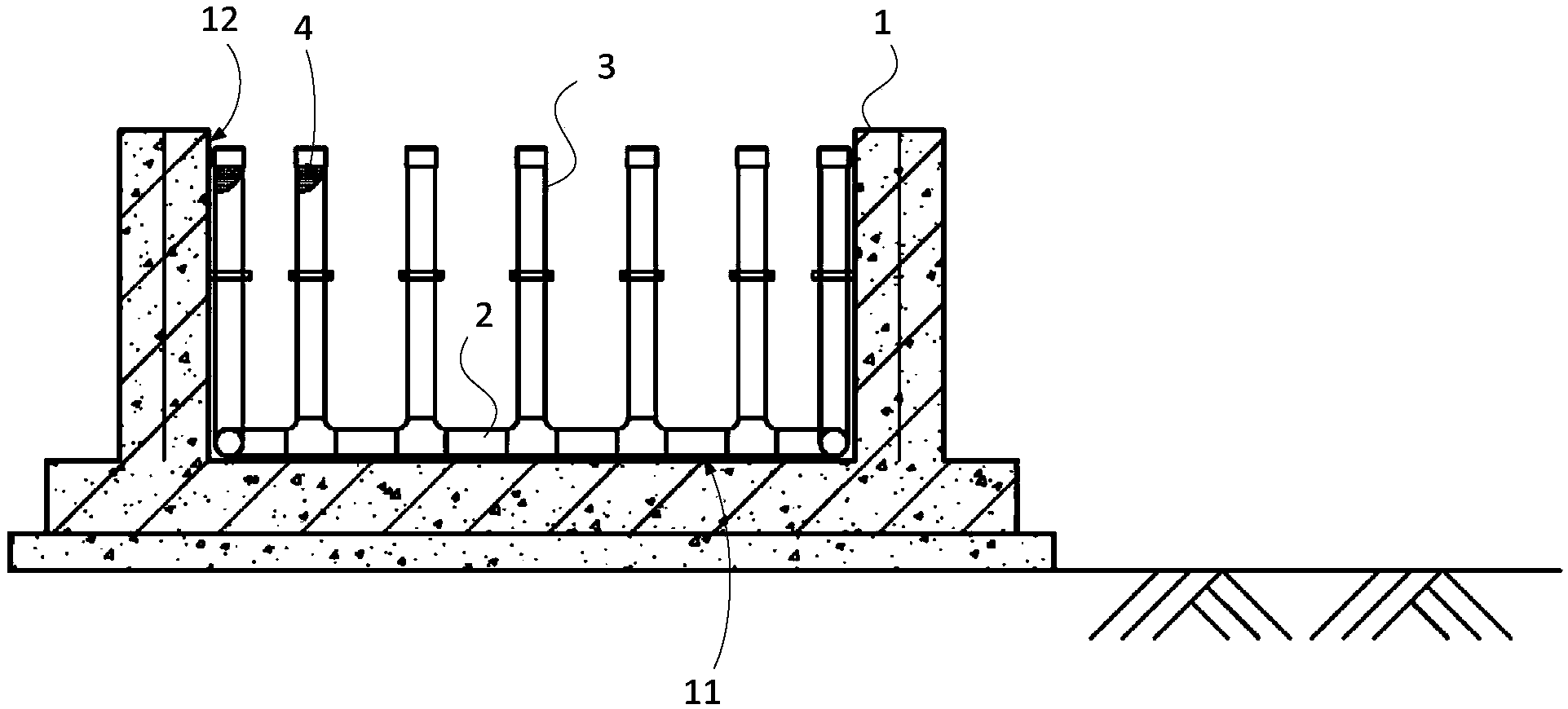

一种污泥干化池，至少包括一第一管体和若干第二管体，其中，所述第一管体平铺在一池体的池底，所述第一管体的第一端和第二端中的至少一端开口并与池体的外部连通;各所述第二管体相间隔地在所述池体内沿池体的纵深方向竖向设置，各所述第二管体的第一端分别连接在所述第一管体上并与所述第一管体内部连通，所述第一管体和第二管体的管壁上均开设有若干通孔。
本方案的有益效果为：排入池体中的污水可以通过池体内的第一管体和第二管体上的通孔来渗透至第一管体中排出池体外部，由于池体内的第一管体和第二管体数量大且开设有大量的通孔，污水中的水可以快速而完全地排出，从而将泥留在池体内，然后再将池内的泥移出池体，进而将污泥和污水彻底分离开来，相比现有技术，本方案不仅结构简单、实施成本低廉，且效率更高。
在一些优选方案中，所述第二管体的第二端为开口。进一步来说，其还包括封盖，可拆卸连接在所述第二管体的第二端的所述开口上，用于将所述第二管体的第二端封闭。
在一些优选方案中，还包括第三管体，其第一端开口并伸入所述池体内，第二端连接于外部的排污泵。
在一些优选方案中，在所述池体的池壁顶部设置有供暖气流通的第四管体。
在一些优选方案中，所述池体的池底为倾斜面。
在一些优选方案中，所述池体的池底为平面。
在一些优选方案中，所述第一管体环设于所述池体的池壁底部，所述第二管体绕所述池体的池壁相间隔排列。
在一些优选方案中，所述第一管体和/或第二管体为塑料管。
在一些优选方案中，所述第一管体和第二管体的管壁上的通孔的孔径小于9mm。
