申请日1999.11.08
公开(公告)日2000.08.23
IPC分类号B09B3/00
摘要
本实用新型涉及物料的干燥设备,目的在于针对城市脱水污泥,在滚筒式干燥机的基础上实现干燥效果理想且不使污泥结块的专用设备。特征在于卧式滚筒壁有保温层,滚筒内有搅拌轴,滚筒内壁上的抄板有的有折角。本实用新型大幅度降低了污泥“干化”的处理成本,并使生产合格的、有机复合肥中间产品有了可靠保证。
権利要求書

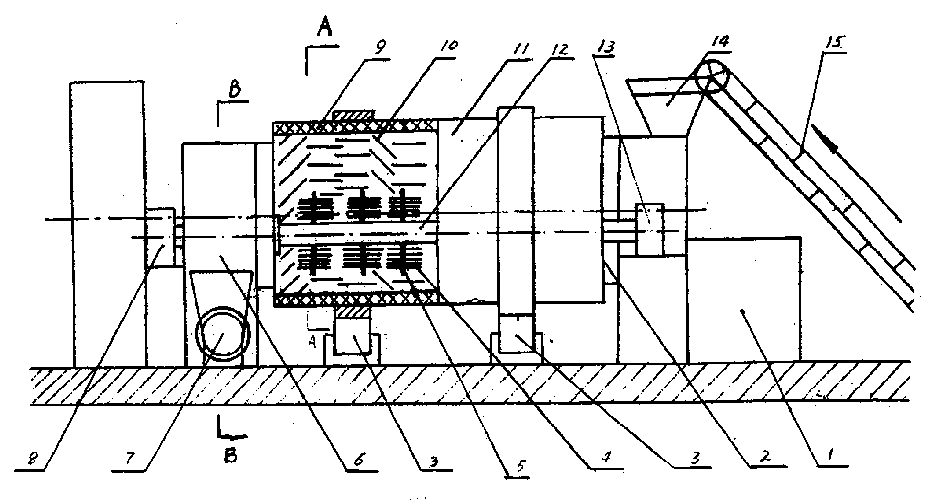

1、一种城市脱水污泥干燥设备，主要由燃烧炉(1)、托轮(3) 和链式传动机构，前、后支架，卧式滚筒(11)，进料斗(14) 和进料机构，出料机构，卧式滚筒(11)内壁上的抄板等构成， 其特征在于卧式滚筒(11)壁有保温层，卧式滚筒(11)内有 搅拌轴(12)，搅拌轴(12)上有若干法向搅叉(5)，搅拌轴 (12)的轴向与卧式滚筒(11)的轴向一致，搅拌轴(12)的 两端分别经轴承座固定在前、后支架上，卧式滚筒(11)内壁 上的抄板有的有折角。
2、如权利要求1所说的城市脱水污泥干燥设备，其特征在于所 述搅拌轴(12)的轴心位于卧式滚筒(11)的一侧，所述搅叉 (5)上还有横筋(4)。
3、如权利要求1所说的城市脱水污泥干燥设备，其特征在于所 述有折角的抄板(10-1)是与卧式滚筒前(后)端口垂直排列 的，其折角的内角与卧式滚筒(11)旋转时的旋转方向相对。
4、如权利要求1所说的城市脱水污泥干燥设备，其特征在于所 述有折角的抄板(10)是面向卧式滚筒前(后)端口平行排列 的，其折角的内角朝向卧式滚筒(11)的前端口(2)。
5、如权利要求1所说的城市脱水污泥干燥设备，其特征在于所 述进料机构为带刮板的皮带运输机，即皮带运输机的盛料面上 装有刮板(15)。
6、如权利要求1所说的城市脱水污泥干燥设备，其特征在于所 述出料机构为螺旋推杆式出料机(7)，其横置于卧式滚筒(11) 的后端口(6)，由出料机外壳(16)和螺旋推杆(17)组成， 螺旋推杆(17)上有螺旋片(19)，出料机外壳(16)上的接料 口(18)位于卧式滚筒(10)后端口(6)下，出料机(7)的 出料口(20)位于螺旋推杆(17)的前部。
说明书
城市脱水污泥干燥设备
本实用新型涉及物料的干燥设备。
城市脱水污泥中含有丰富的有机质和利于农作物生长的多 种微量元素，是生产有机复合肥的理想原料。但由城市污水经 一般方法脱水处理而得的这类“污泥”，水分含量高达80%，将 其直接用作有机复合肥的生产原料几乎不可能;若用已有化工 生产用的滚筒式干燥机对城市脱水污泥进行“干化”处理，一 般需反复4-5次才能得到干污泥，且处理过程中因其中有机絮 凝剂的“胶质”作用，污泥还会结成外壳坚硬而内核含水和胶 质块状物，它们很难被破碎和再加工。用现有的滚筒式干燥机 对“脱水污泥”进行“干化”处理成本高不说，所得的块状“干 污泥”也使后续的复混、造粒极为困难。故可以说，目前尚无 适应城市脱水污泥特性的干燥设备。
本实用新型的目的在于：在滚筒式干燥机的基础上，针对 城市脱水污泥的特性实现干燥效果理想、且不使污泥结块的专 用设备。
本实用新型由燃烧炉、托轮、链式传动机构，卧式滚筒， 前、后支架，进料斗和进料机构，出料机构，卧式滚筒内壁上 的抄板等构成，进料斗和进料机构位于卧式滚筒的前端口，出 料机构位于卧式滚筒的后端口，卧式滚筒的前端口高于后端 口，抄板垂直于卧式滚筒的内壁，其有的与卧式滚筒的前(后) 端口垂直排列，有的面向卧式滚筒的前(后)端口平行排列， 所说的卧式滚筒壁有保温层，卧式滚筒内有搅拌轴，搅拌轴上 有若干法向搅叉，搅拌轴的轴向与卧式滚筒的轴向一致，搅拌 轴的两端分别经轴承座固定在前、后支架上，卧式滚筒内壁上 的抄板有的有折角。
本实用新型所述有折角的抄板，有的是与卧式滚筒前(后) 端口垂直排列抄板的一部分，其折角的内角与滚筒旋转时的旋 转方向相对;有的是面向卧式滚筒的前(后)端口平行排列抄 板的一部分，其折角的内角朝向卧式滚筒的前端口。
本实用新型针对由城市污水所得污泥的特性，对滚筒式干 燥机作了如下改进：一是在卧式滚筒内增加了轴心相对卧式滚 筒固定、有若干法向搅叉的搅拌轴，在污泥干化处理过程中让 搅拌轴相对卧式滚筒反向旋转，其上的搅叉会不断地击打卧式 滚筒内的污泥(为增强击打效果搅叉上还可增加横筋)，使污泥 在干化过程中不能结块并逐渐被打碎;搅叉还能不断地搅动由 燃烧炉供给卧式滚筒内的热空气，让它们与污泥充分接触以提 高筒内热空气的热效率;二是在卧式滚筒壁上增加了保温层， 让供给卧式滚筒内的热空气不能通过筒壁无效耗散，降低了热 损失;三是改变卧式滚筒内壁上部分抄板的形态，将这部分抄 板改为折角式，使这些有折角的抄板或是阻碍、延缓污泥由卧 式滚筒前端口“行进”到其后端口的进程，让污泥在卧式滚筒 内滞留时间足够长，或是使污泥在卧式滚筒内下落时都落在搅 拌轴上，保证污泥被搅叉(和横筋)充分击打，部分抄板形态 的改变让污泥在足够干燥和破碎后才到达卧式滚筒后端口。上 述关键性改进，使本实用新型有效地解决了污泥干化处理时因 其中含有机絮凝剂而结块的问题，在充分利用热能的前提下可 只经一次投料就完成污泥的“干化”处理。本实用新型不仅大 幅度降低了污泥“干化”处理成本，还使得生产合格的、适宜 后续加工的有机复合肥中间产品有了可靠保证，实现了针对城 市“脱水污泥”进行干燥处理的专用设备。
