申请日2018.01.31
公开(公告)日2018.10.02
IPC分类号C02F9/04; C02F103/16
摘要

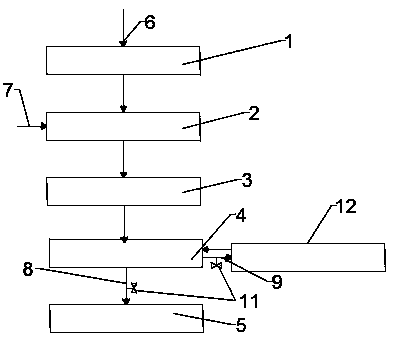

本实用新型公开一种树脂清洗液可回收利用的电镀废水处理装置，它包括依次连接的沉淀池(1)、回调水池(2)、多介质罐(3)、用于储存树脂清洗液的树脂罐(4)及清水池(5)，在沉淀池(1)上设有废水入口(6)，在回调水池(2)上设有加酸口(7)，在树脂罐(4)与清水池(5)之间的管道(8)上设有回流至多介质罐(3)的回流管道(10)，其特征在于：在树脂罐(4)上设有管道(9)，管道(9)与树脂清洗液回收装置(12)相连，在管道(8)和管道(9)上均设有止水阀(11)。本实用新型可有效的回收利用树脂清洗液，达到回收再利用的效果，有效的节约了前端处理系统的加药量，从而达到节约成本的作用。
权利要求书
1.一种树脂清洗液可回收利用的电镀废水处理装置，它包括依次连接的沉淀池(1)、回调水池(2)、多介质罐(3)、用于储存树脂清洗液的树脂罐(4)及清水池(5)，在沉淀池(1)上设有废水入口(6)，在回调水池(2)上设有加酸口(7)，在树脂罐(4)与清水池(5)之间的管道(8)上设有回流至多介质罐(3)的回流管道(10)，其特征在于：在树脂罐(4)上设有管道(9)，管道(9)与树脂清洗液回收装置(12)相连，在管道(8)和管道(9)上均设有止水阀(11)。
2.根据权利要求1所述的树脂清洗液可回收利用的电镀废水处理装置，其特征在于：所述的树脂清洗液回收装置(12)包括矩形腔体(13)，在矩形腔体(13)的两端设有进水口(14)和出水口(15)，在进水口(14)和出水口(15)之间设有一面以上分离固液用的半透膜(16)，在出水口(15)端设有抽水泵(17)，抽水泵(17)与树脂罐(4)连接。
说明书
一种树脂清洗液可回收利用的电镀废水处理装置
技术领域
本实用新型涉及一种树脂清洗液可回收利用的电镀废水处理装置，属于电镀废水处理工具领域。
背景技术
电镀行业常常由于行业中所应用到的化学药品，重金属，贵金属，有机物，酸等众多，污水的排放也是不可避免的，因此起废水也是污染严重，治理困难的行业之一。随着国家对排放标准的提高，使用传统工业进行管末治理已经不能达标排放，并且造价及日常运行费用高昂。目前螯合树脂在电镀废水处理中得到广泛使用。
电镀废水处理工艺中的螯合树脂是一种螯合有二乙酸亚胺基的弱酸型大孔阳离子交换树脂，用于选择性去除碱土金属和重金属阳离子。它的标准颗粒尺寸分布和突出的机械稳定性以及化学稳定性，使得它可以应用在电镀，化学镀废液以及漂洗水中去除重金属，含重金属废水处理。
如果不采取措施对再生盐酸废液进行处理，那么对环境的污染、破坏和资源的浪费是十分惊人的。现在搞好再生盐酸废液的治理，实际上不单关系着每个生产企业的效益与生存命运，更直接危害了人类赖以生存自然环境。
目前，处理再生盐酸废液的方法有三种：焙烧法，萃取法和蒸发法以及中和法。焙烧法主要从国外引进，适合钢铁酸洗行业产生的废盐酸处理，回收盐酸较多，但是，却存在二次污染，投资大，需要消耗高能燃料，技术难度大，设备体积大，管理、维修困难等缺点同时也不适用电镀行业废水处理。萃取法是使用有机相组成的萃取液进行逆流萃取，而萃取相循环使用的方法。投资仍然较高，操作也不方便，不太适用。而蒸发法主要消耗蒸汽，对含盐酸废水(废盐酸)进行加热蒸发，获得盐酸和浓缩液相。优点是投资低，操作方便。但是，就一般的蒸发工艺来讲，却存在着回收得到是浓度较低的稀盐酸，并且往往由于回收盐酸浓度太低而无法直接使用。另外，由于设备腐蚀严重，一般来讲，设备运行不超过3个月。中和法是目前电镀行业多数采用的处理再生盐酸废液的方法，废液PH值1-3，通过加碱调节PH值7左右达到中性再排放。优点是无设施投资，操作方便。但是通过PH调节的中和法，片碱的投加成本相对比较高。
综上所述，鉴于目前电镀行业螯合树脂再生盐酸废液治理的严峻形势，开发新型、先进的再生盐酸废液回用技术势在必行，对加强我国的环境保护具有重要的意义。
发明内容
本实用新型要解决的技术问题是提供一种树脂清洗液可回收利用的电镀废水处理装置，可有效的回收利用树脂清洗液，达到回收再利用的效果，有效的节约了前端处理系统的加药量，从而达到节约成本的作用，可以克服现有技术的不足。
本实用新型的技术方案是：一种树脂清洗液可回收利用的电镀废水处理装置，它包括依次连接的沉淀池、回调水池、多介质罐、用于储存树脂清洗液的树脂罐及清水池，在沉淀池上设有废水入口，在回调水池上设有加酸口，在树脂罐与清水池之间的管道上述的树脂清洗液回收装置包括矩形腔体，在矩形腔体的两端设有进水口和出水口，在进水口和出水口之间设有一面以上分离固液用的半透膜，在出水口端设有抽水泵，抽水泵与树脂罐连接。
现有技术比较，本实用新型树脂清洗液可回收利用的电镀废水处理装置，在树脂罐上设有管道
