申请日1989.04.06
公开(公告)日1990.02.07
IPC分类号G05D9/12
摘要
污水循环系统水位自控装置，水位箱内有一个弹簧薄膜将箱体分为上箱体和下箱体，上箱体盛蒸馏水，电极组在蒸馏水中工作，控制耗水设备进水量的阀门采用具有丁腈橡胶锥形阀座面的对夹式蝶阀，此外有相应的电控部分。该装置能使污水循环系统正常工作，污水被有效地循环利用，从而节约用水。
権利要求書
1、污水循环系统水位自控装置，包括与耗水设备相通的水位控制箱、控制耗水设备进水量的阀门及相应的电控部份，其特征是：
a、所说水位控制箱内有一个弹性薄膜将其分为上箱体与下箱体，上箱体盛蒸溜水，电极组在蒸溜水中工作，该箱体还有通气管、调试安装孔和水位观察孔;下箱体有支撑弹性薄膜的托架和穿孔托板，还有通气管、溢流管和排污口;
b、所说阀门是具有丁晴橡胶(或氟橡胶或硅橡胶)的锥形阀座面对夹式蝶阀，其轴上装有阀门开度显示器，高效力臂电机带动电动推杆由限位器控制阀门的开度。
说明书
污水循环系统水位自控装置，属于水循环系统专用配套设备。
随着工业的发展，工业耗水量迅速增加，水资源日益紧缺。在开发水资源的同时，提高水循环利用率以节约用水具有重要意义。现有技术的水位控制装置，包括与耗水设备相通的水位控制箱、控制耗水设备进水量的电磁阀，以及相应的电控部份。这种装置适宜于清水系统。如循环水为污水则有下列问题：一是因为电极组直接与污水接触，工作过程中电极易附着污水杂质，增加电阻，使电流改变，电磁阀及继电器不能正常工作甚至被烧毁;二是污水中的杂质容易堵塞电磁阀，使其不能起动;三是电极在酸、碱性污水中易被腐蚀。由于上述原因，现有装置常因自控失灵而不能正常工作，使水不能被循环利用。国内许多厂家因此直接使用清水，污水从耗水设备出来即排走，造成水的大量浪费。
本实用新型旨在提供一种能正常有效工作的污水水位自控装置，它能向耗水设备适时补给进水，使其保持一定水位，污水循环自控系统能正常运行，有效地提高水循环利用率。
该装置与现有技术不同之处在于：

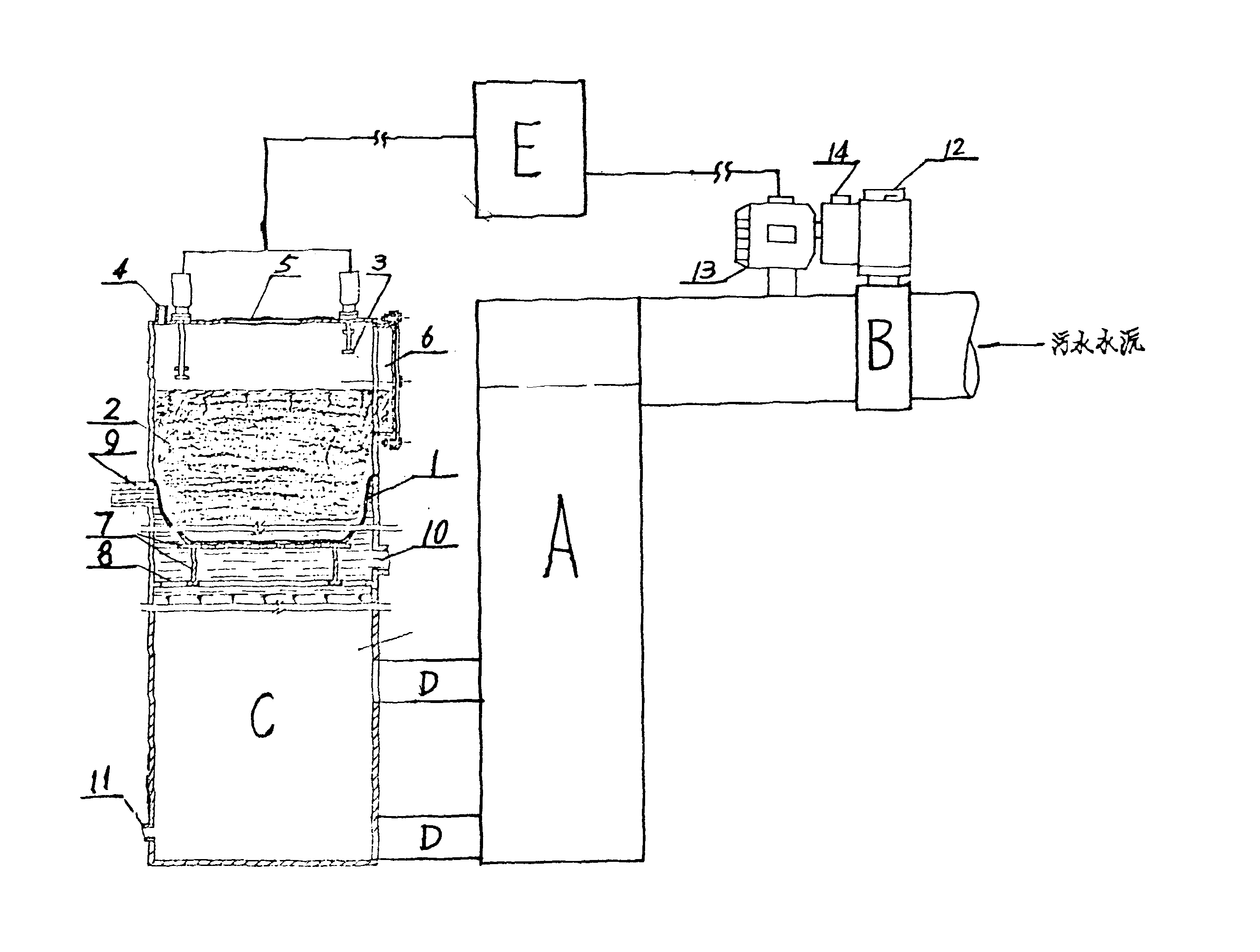

1.水位控制箱内有一个弹性薄膜将箱体分为上箱体与下箱体，上箱体盛蒸溜水，电极组在蒸溜水中工作。上箱体有与大气相通的通气管、观察调节及安装电极用的安装调试孔和观察液面高度用的水位观察孔;下箱体通过污水循环通道与耗水设备相通，箱体内有支撑弹性薄膜的托架及穿孔托板，以及通气管、溢流管和排污口。
蒸溜水在工作中几乎不损耗，对电极组无腐蚀，也不会附着 杂质污垢，因而电极可以正常工作。为观察水位直观清楚，蒸溜水可以制成某些需要的颜色。弹性薄膜的作用在于将电极工作液(蒸溜水)与污水分开，使电极不被污染。在污水未接触弹性薄膜时，薄膜会下垂，为防止被过份拉伸，设计了托架、穿孔托板，一方面可以保护薄膜，另一方面可以吸收污水向上冲击的能量，使液面升降稳定。
弹性薄膜宜设置在距箱体上缘三分之一左右的高度位置。
2.进水阀不用电磁阀而用具有丁晴橡胶(或氟橡胶或硅橡胶)制成的锥形阀座面的对夹式蝶阀，其轴上装有阀门开度显示器，高效力臂电机带动电动推杆由行程开关(限位器)控制阀门的开度。此种对夹式蝶阀不会像电磁阀那样被污水杂质堵塞而失控，且开度可以显示。
