申请日2017.12.26
公开(公告)日2018.09.07
IPC分类号C02F11/12
摘要
本实用新型公开了一种双电渗透污泥脱水式污泥超干系统,包括机架,在机架上自左向右并排安装有第一电渗透污泥脱水机和第二电渗透污泥脱水机,在第一电渗透污泥脱水机和第二电渗透污泥脱水机之间安装有翻料装置,所述翻料装置将第一电渗透污泥脱水机的泥料输出端的预脱水污泥翻推入第二电渗透污泥脱水机的泥料输入端;所述第一电渗透污泥脱水机和第二电渗透污泥脱水机公用同条过滤带;通过两级电渗透污泥脱水机和翻料装置的配合作用,实现了对泥饼的深度脱水和充分脱水的干化过程,从而得到了更高的污泥干度,便于后续的无污染处理。
权利要求书

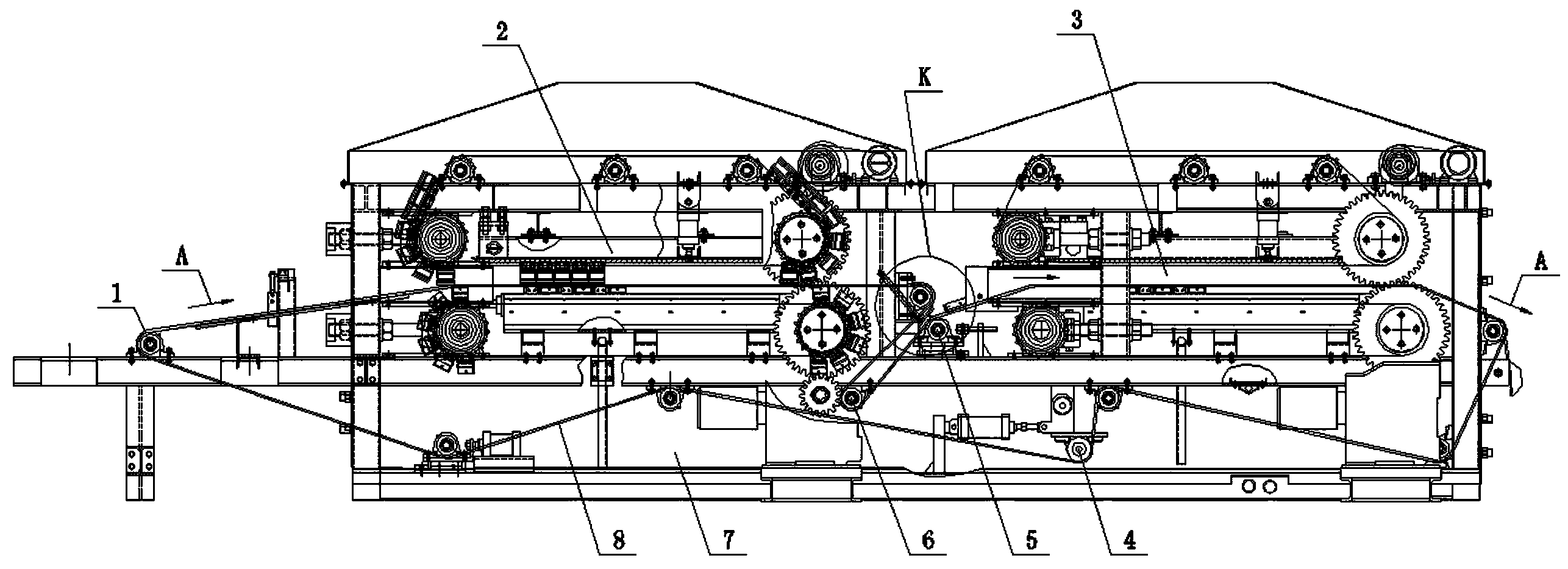

1.一种双电渗透污泥脱水式污泥超干系统,包括机架,其特征在于,在机架上自左向右并排安装有第一电渗透污泥脱水机和第二电渗透污泥脱水机,在第一电渗透污泥脱水机和第二电渗透污泥脱水机之间安装有翻料装置,所述翻料装置将第一电渗透污泥脱水机的泥料输出端的预脱水污泥翻推入第二电渗透污泥脱水机的泥料输入端;所述第一电渗透污泥脱水机和第二电渗透污泥脱水机公用同条过滤带。
2.根据权利要求1所述的双电渗透污泥脱水式污泥超干系统,其特征在于,在机架上安装有为履带提供动力的电动机、用于过滤网带张紧的张紧辊筒,位于第一电渗透污泥脱水机和第二电渗透污泥脱水机内部分的过滤网带位于同一水平面内,在第一电渗透污泥脱水机和第二电渗透污泥脱水机之间的机架上安装有第一过渡辊筒和第二过渡辊筒;
所述第一过渡辊筒位于第一电渗透污泥脱水机的泥料输出端的左下方;
所述第二过渡辊筒位于第一电渗透污泥脱水机的泥料输出端的右下方,且第二过渡辊筒位于第二电渗透污泥脱水机的泥料输入端的左下方,且第二过渡辊筒的位置高于第一过渡辊筒;
所述过滤网带依次绕过电动机、张紧辊筒、第一电渗透污泥脱水机、第一过渡辊筒、第二过渡辊筒、第二电渗透污泥脱水机,从而在第二过渡辊筒与第二电渗透污泥脱水机的泥料输入端之间形成斜向上的过滤网带段,所述斜向上的过滤网带段为翻料区;
在机架上设有支撑框架,支撑框架上的销轴位于第二过渡辊筒的左侧,且支撑框架上的销轴位于第一电渗透污泥脱水机的泥料输出端下方,所述翻料装置的底端与支撑框架上的销轴铰接,所述翻料装置包括铰接在支撑框架自由端的刮板,在刮板的中部铰接有拉簧,拉簧的上端向左上方倾斜固定在机架上,在拉簧的作用下刮板的顶端压紧在第一电渗透污泥脱水机的泥料输出端的过滤网带段上,在刮板的下表面固定有柔性连接板,所述柔性连接板的下端沿着过滤网带运动方向弯折后压紧在翻料区的过滤网带段上从而防止翻料区内的泥料掉落。
3.根据权利要求2所述的双电渗透污泥脱水 式污泥超干系统,其特征在于,刮板的顶端为楔形。
4.根据权利要求3所述的双电渗透污泥脱水式污泥超干系统,其特征在于,所述柔性连接板采用橡胶材质制作。
说明书
一种双电渗透污泥脱水式污泥超干系统
技术领域
本发明属于电渗透污泥脱水技术领域,特别涉及一种双电渗透污泥脱水式污泥超干系统。
背景技术
电渗透污泥脱水机具有效率高、经济、稳定的优点,从污泥中提出“自由水”和“细胞结合水”,有区别于传统脱水技术,在脱水干化时,首先污泥饼进入电渗透污泥脱水机的履带之间,通电后,上履带为正极,下履带为负极,从而在上下履带之间产生电位差,湿污泥在直流电场条件下产生电泳现象,即污泥颗粒向正极移动而水向负极移动,在履带的带动下运动达到污泥和水的分离,处理后污泥的含水量降低到约60%,这是其它机械脱水法难以达到的,对于生化污泥脱水效果尤为明显。
经过电渗透污泥脱水机脱水后的污泥上层干而下层湿,仍不能够达到整体干化的目的。
发明内容
本发明目的是为解决上述现有技术中存在的问题而提出的一种双电渗透污泥脱水式污泥超干系统;为达到上述目的所采取的技术方案是:
一种双电渗透污泥脱水式污泥超干系统,包括机架,在机架上自左向右并排安装有第一电渗透污泥脱水机和第二电渗透污泥脱水机,在第一电渗透污泥脱水机和第二电渗透污泥脱水机之间安装有翻料装置,所述翻料装置将第一电渗透污泥脱水机的泥料输出端的预脱水污泥翻推入第二电渗透污泥脱水机的泥料输入端;所述第一电渗透污泥脱水机和第二电渗透污泥脱水机公用同条过滤带。
优选的,在机架上安装有为履带提供动力的电动机、用于过滤网带张紧的张紧辊筒,位于第一电渗透污泥脱水机和第二电渗透污泥脱水机内部分的过滤网带位于同一水平面内,在第一电渗透污泥脱水机和第二电渗透污泥脱水机之间的机架上安装有第一过渡辊筒和第二过渡辊筒;
所述第一过渡辊筒位于第一电渗透污泥脱水机的泥料输出端的左下方;
所述第二过渡辊筒位于第一电渗透污泥脱水机的泥料输出端的右下方,且第二过渡辊筒位于第二电渗透污泥脱水机的泥料输入端的左下方,且第二过渡辊筒的位置高于第一过渡辊筒;
所述过滤网带依次绕过电动机、张紧辊筒、第一电渗透污泥脱水机、第一过渡辊筒、第二过渡辊筒、第二电渗透污泥脱水机,从而在第二过渡辊筒与第二电渗透污泥脱水机的泥料输入端之间形成斜向上的过滤网带段,所述斜向上的过滤网带段为翻料区;
在机架上设有支撑框架,支撑框架上的销轴位于第二过渡辊筒的左侧,且支撑框架上的销轴位于第一电渗透污泥脱水机的泥料输出端下方,所述翻料装置的底端与支撑框架上的销轴铰接,所述翻料装置包括铰接在支撑框架自由端的刮板,在刮板的中部铰接有拉簧,拉簧的上端向左上方倾斜固定在机架上,在拉簧的作用下刮板的顶端压紧在第一电渗透污泥脱水机的泥料输出端的过滤网带段上,在刮板的下表面固定有柔性连接板,所述柔性连接板的下端沿着过滤网带运动方向弯折后压紧在翻料区的过滤网带段上从而防止翻料区内的泥料掉落。
优选的,刮板的顶端为楔形。
优选的,所述柔性连接板采用橡胶材质制作。
本发明所具有的有益效果为:通过两级电渗透污泥脱水机和翻料装置的配合作用,实现了对泥饼的深度脱水和充分脱水的干化过程,从而得到了更高的污泥干度,便于后续的无污染处理。
