申请日2017.08.02
公开(公告)日2019.02.26
IPC分类号C02F9/04
摘要
本发明公开了一种污水处理初级过滤装置及其操作方法，它涉及污水处理设备技术领域;所述沉淀池的上端安装有进液管，所述沉淀池的内底部安装有集污板，所述集污板的中部安装有排污阀，所述沉淀池的中下侧通过管道与曝气池的上端连接，所述管道上分别连接水泵一与过滤器，所述曝气池的内底部安装有曝气装置，所述曝气池的内上端安装有喷药盘，所述曝气池的下侧通过水泵二、水管与过滤筒连接，所述过滤筒的内部安装有多层过滤网，所述多层过滤网的右侧设置有排污闸板，所述过滤筒的右下端安装有排水管，所述排水管上安装有排水阀;本发明便于实现污水的过滤与净化，且能实现快速排污，效率高，节省时间。
权利要求书
1.一种污水处理初级过滤装置，其特征在于：它包含沉淀池、进液管、集污板、排污阀、水泵一、过滤器、曝气池、喷药盘、曝气装置、水泵二、过滤筒、多层过滤网、排污闸板、排水阀;所述沉淀池的上端安装有进液管，所述沉淀池的内底部安装有集污板，所述集污板的中部安装有排污阀，所述沉淀池的中下侧通过管道与曝气池的上端连接，所述管道上分别连接水泵一与过滤器，所述曝气池的内底部安装有曝气装置，所述曝气池的内上端安装有喷药盘，所述曝气池的下侧通过水泵二、水管与过滤筒连接，所述过滤筒的内部安装有多层过滤网，所述多层过滤网的右侧设置有排污闸板，所述过滤筒的右下端安装有排水管，所述排水管上安装有排水阀。
2.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：所述集污板的上表面设置有集污槽。
3.根据权利要求1所述的一种污水 处理初级过滤装置，其特征在于：所述多层过滤网为三层过滤网，三个过滤网之间的间距为10-15cm，所述三个过滤网的滤孔从上至下依次变小。
4.根据权利要求1所述的一种污水处理初级过滤装置，其特征在于：所述喷药盘为高压式喷药盘。
5.一种污水处理初级过滤装置的操作方法，其特征在于：它的操作方法为：污水从进液管内进入沉淀池内，然后通过沉淀池实现污水的沉淀，沉淀时通过集污板实现集污，沉淀时间为40-50分钟，待大颗粒沉淀在集污板上时，启动水泵一，水泵一实现抽水，抽水时通过过滤器实现初次过滤，过滤后，水进入曝气池内通过曝气装置进行曝气，然后采用喷药盘实现配药式反应净化，净化后，水经过水泵二抽到过滤筒实现过滤，经过多层过滤网实现分层过滤，其过滤的杂质停留在排污闸板的一侧，过滤完成后通过排水阀实现排水。
说明书
一种污水处理初级过滤装置及其操作方法
技术领域：
本发明涉及一种污水处理初级过滤装置及其操作方法，属于污水处理设备技术领域。
背景技术：
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：(1)未经处理而排放的工业废水;(2)未经处理而排放的生活污水;(3)大量使用化肥、农药、除草剂的农田污水;(4)堆放在河边的工业废弃物和生活垃圾;(5)水土流失;(6)矿山污水。
现有的污水处理初级过滤装置在使用时效率低，而且过滤效率低，操作复杂，且过滤后杂质还是较多。
发明内容：
针对上述问题，本发明要解决的技术问题是提供一种污水处理初级过滤装置及其操作方法。

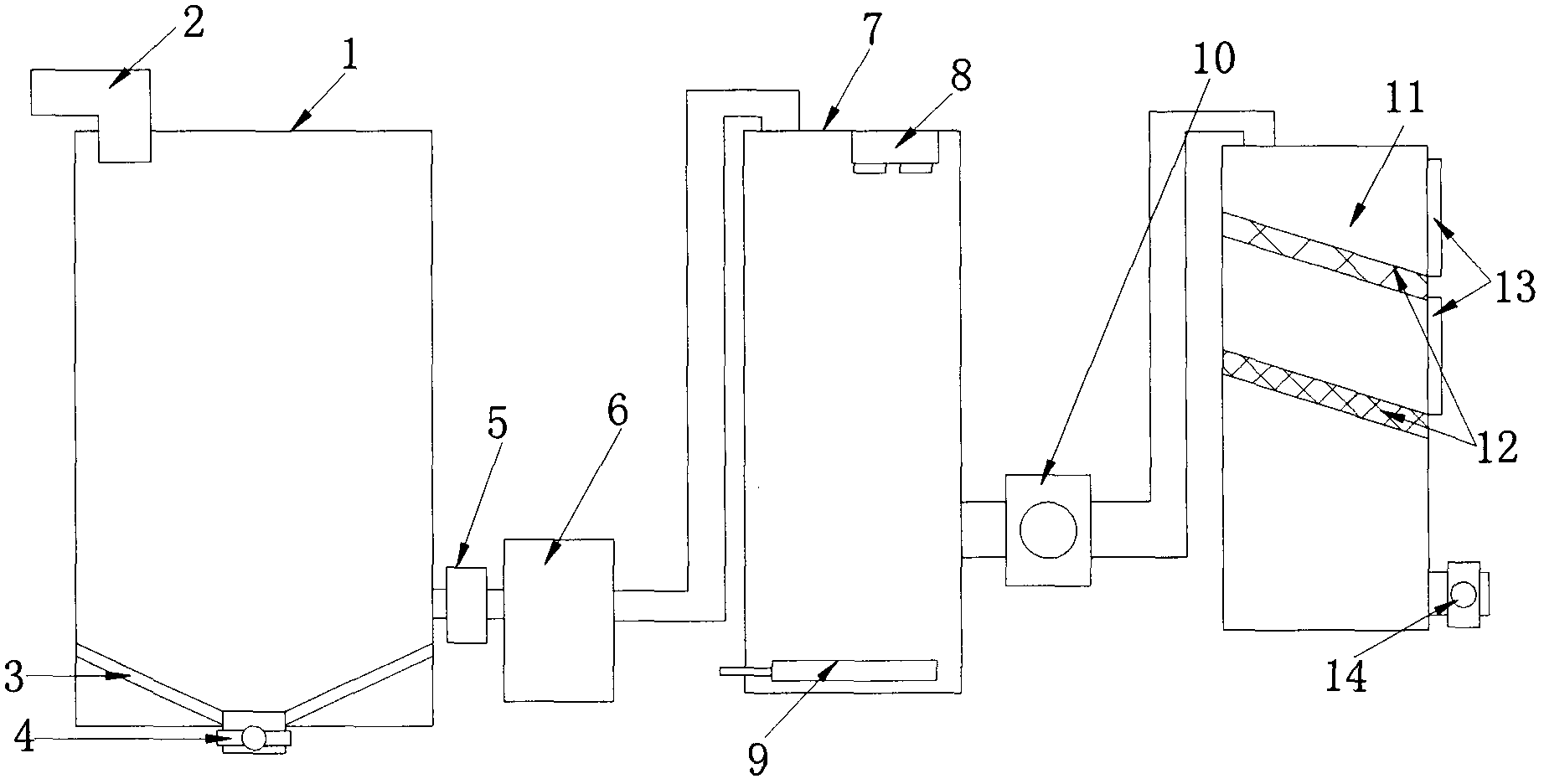

本发明的一种污水处理初级过滤装置，它包含沉淀池、进液管、集污板、排污阀、水泵一、过滤器、曝气池、喷药盘、曝气装置、水泵二、过滤筒、多层过滤网、排污闸板、排水阀;所述沉淀池的上端安装有进液管，所述沉淀池的内底部安装有集污板，所述集污板的中部安装有排污阀，所述沉淀池的中下侧通过管道与曝气池的上端连接，所述管道上分别连接水泵一与过滤器，所述曝气池的内底部安装有曝气装置，所述曝气池的内上端安装有喷药盘，所述曝气池的下侧通过水泵二、水管与过滤筒连接，所述过滤筒的内部安装有多层过滤网，所述多层过滤网的右侧设置有排污闸板，所述过滤筒的右下端安装有排水管，所述排水管上安装有排水阀。
作为优选，所述集污板的上表面设置有集污槽。
作为优选，所述多层过滤网为三层过滤网，三个过滤网之间的间距为10-15cm，所述三个过滤网的滤孔从上至下依次变小。
作为优选，所述喷药盘为高压式喷药盘。
一种污水处理初级过滤装置的操作方法，它的操作方法为：污水从进液管内进入沉淀池内，然后通过沉淀池实现污水的沉淀，沉淀时通过集污板实现集污，沉淀时间为40-50分钟，待大颗粒沉淀在集污板上时，启动水泵一，水泵一实现抽水，抽水时通过过滤器实现初次过滤，过滤后，水进入曝气池内通过曝气装置进行曝气，然后采用喷药盘实现配药式反应净化，净化后，水经过水泵二抽到过滤筒实现过滤，经过多层过滤网实现分层过滤，其过滤的杂质停留在排污闸板的一侧，过滤完成后通过排水阀实现排水。
与现有技术相比，本发明的有益效果为：便于实现污水的过滤与净化，且能实现快速排污，效率高，节省时间。
