申请日2017.08.02
公开(公告)日2018.08.21
IPC分类号C02F1/50; E03C1/126
摘要
本实用新型一种通用医疗废水消毒水箱，其特征在于：包括水箱本体(1)，在所述水箱本体(1)上部设置有废液进口(2)，还包括通过加药控制阀与水箱本体(1)连通的加药器(3)，在所述水箱本体(1)下部还设置有排液口。采用本实用新型的通用医疗废水消毒水箱，可实现医院及诊所等医疗机构的医疗废水自动消毒与排除。
权利要求书

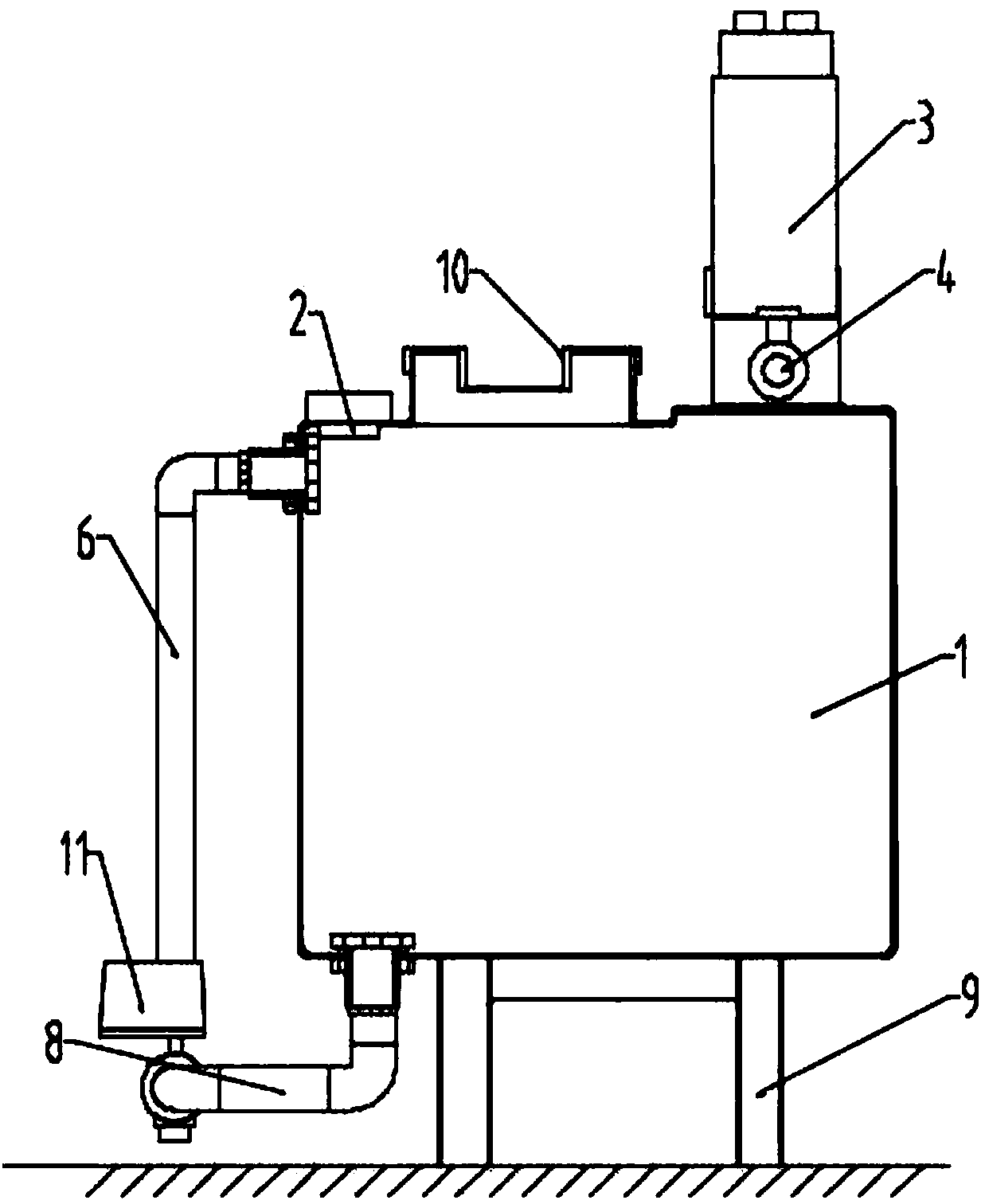

1.一种通用医疗废水消毒水箱，其特征在于：包括水箱本体(1)，在所述水箱本体(1)上部设置有废液进口(2)，还包括通过加药控制阀(4)与水箱本体(1)连通的加药器(3)，在所述水箱本体(1)下部还设置有排液口;在所述水箱本体(1)内部设置有液位机构(5)，所述液位机构(5)包括设置在水箱本体(1)下部的超低水位液位计(51)，设置在水箱本体(1)中下部的低水位液位计(52)，设置在水箱本体(1)中上部的高水位液位计(53)以及设置在水箱本体(1)上部的超高水位液位计(54)，所述超低水位液位计(51)与排水控制阀连通，所述低水位液位计(52)与所述加药控制阀连通，所述高水位液位计(53)与计时器连通，所述计时器与排水控制阀(11)连通，所述超高水位液位计(54)与所述排水控制阀(11)连通。
2.如权利要求1所述的通用医疗废水消毒水箱，在所述水箱本体(1)外部还设置有与所述水箱本体(1)内腔连通的溢流管(6)。
3.如权利要求2所述的通用医疗废水消毒水箱，其特征在于：所述排液口设置在所述水箱本体(1)的底部并与排液管(8)连通，在所述水箱本体底部还设置有支撑脚(9)。
4.如权利要求3所述的通用医疗废水消毒水箱，所述溢流管(6)通过三通(7)与所述排液管(8)连接。
5.如权利要求3或4所述的通用医疗废水消毒水箱，其特征在于：在所述水箱本体(1)顶部还设置有开口，在所述开口上安装有水箱盖(10)。
6.如权利要求5所述的通用医疗废水消毒水箱，其特征在于：所述开口高于所述废液进口(2)。
说明书
一种通用医疗废水 消毒水箱
技术领域：
本实用新型涉及一种自动化消毒水箱，尤其涉及一种用于医院及诊所等医疗机构的消毒水箱。
背景技术：
现有医院及诊所，由于空间及成本有限，并未设置废水消毒水箱，尤其是对于洗手池产生的废水来说，在医护人员洗手时产生的废水，以及通过洗手池倾倒的其他医疗废水通过下水管道直接排出，未经过任何消毒。
在中国专利“CN202519052U”中公开了一种基于废水消毒技术的一体化加药装置，并具体公开了依次连通的进水管、溶液罐、储液罐、计量泵和出液管，其中溶液罐上设置有加药口，以便于添加消毒药品。溶液罐位于储液罐上方，相互连接为一体，为了便于溶液罐和储液罐之间交换液体，二者之间紧邻的罐壁即溶液罐的底部与储液罐的顶部连接的罐壁上设置有通孔，通孔的数量至少为两个。
采用上述专利的加药装置，其工作过程是先将药剂投入到溶液罐中搅拌使得药剂充分容易，之后继续进水入储液罐中并通过液位管观测水位达到高水位后停止进水，使得溶液罐与储液罐中的溶液混合均匀后即配药液完成，消毒药液位于储液罐中，当需要使用时通过出液管投入至待处理的废水中。
采用上述专利的一体化加药装置，仅能制备消毒液，而不能将消毒液与废水水箱集合为一体，占用面积依然很大，并且上述加药装置与废水水箱分体设置不能实现自动化消毒，导致使用不便且消毒所耗费的时间较长。
在中国专利CN204569450U中公开了一种适用于小规模医院废水的全自动无人操守消毒装置，并具体公开了消毒池、外部控制器，所述消毒池上设置有废水进口和消毒液进口，废水进口通过管道连接有废水输送泵，废水输送泵的进水口通过管道连接有废水池，消毒液进口通过管道连接有消毒液输送泵，消毒液输送泵的进液口通过管道连接有消毒液储存池。
采用上述专利的消毒装置，将消毒液储存池与废水池分体设置，并且将废水池与消毒液共同泵入消毒池中进行消毒，占地面积大，且自动化程度低，操作不便。另外，采用上述消毒装置，需要重新设置消毒液储存池、废水池、消毒池等，通用性低、成本高。
实用新型内容：
本实用新型的目的在于提供一种占地面积小且通用性高的医疗废水消毒水箱。
为了实现上述目的，本实用新型是这样实现的：一种通用医疗废水消毒水箱，其特征在于：包括水箱本体，在所述水箱本体上部设置有废液进口，还包括通过加药控制阀与水箱本体连通的加药器，在所述水箱下部还设置有排液口。
为了进一步实现自动化消毒，在所述水箱内部设置有液位机构，所述液位机构包括设置在水箱本体下部的超低水位液位计，设置在水箱本体中下部的低水位液位计，设置在水箱本体中上部的高水位液位计以及设置在水箱本体上部的超高水位液位计，所述超低水位液位计与排水控制阀连通，所述低水位液位计与所述加药控制阀连通，所述高水位液位计与计时器连通，所述计时器与排水控制阀连通，所述超高水位液位计与所述排水控制阀连通。
为了进一步保证使用的可靠性，在所述水箱本体外部还设置有与所述水箱本体内腔连通的溢流管。
为了进一步保证消毒的可靠性，所述排液口设置在所述水箱本体的底部且与排液管连通，在所述水箱本体底部还设置有支撑脚。
为了进一步节省占地，所述排液口通过排液管连接，所述溢流管通过三通与所述排液管连接。
为了进一步便于清洁，在所述水箱顶部还设置有开口，在所述开口上安装有水箱盖。
为了进一步提高可靠性，所述开口高于所述废液进口。
并且本实施例中的控制阀都通过电气元件控制。
有益效果：
采用本实用新型的通用医疗废水消毒水箱，将加药器与消毒水箱集合成一体，解决了医院及诊所等医疗机构空间有限不便安装的技术难题。并且采用上述消毒水箱，将加药器与水箱有机结合后，能够提高消毒效果及消毒时间，还节省了设备成本。
另外，本实施例通过四个液位计的设置，实现了废水的自动消毒及排除，无需认为监控，并且还能够避免废水溢出，可靠性高。
更为重要的是，本实用新型的医疗废水消毒水箱的废液进口可直接与现有医院及诊所等医疗机构中的水槽下水管连接，将消毒水箱直接安装在所述水槽下部，与水槽在空间上重叠设置，不占用地方。并且可直接采用现有水槽进行安装，无需对现有的水槽进行改进，通用性高。
