申请日2017.08.02
公开(公告)日2018.04.20
IPC分类号C02F9/04
摘要
本实用新型公开了一种多级过滤式水处理器，主壳体的内腔间隔设置有孔板，孔板将主壳体划分为引流室、截污室、吸附室和软化室，引流室的侧面连通有入水口，引流室的底部设置有截污室，截污室的内表面设置有圆柱滤网，圆柱滤网的外圈设置有石英砂，截污室的底面设置吸附室，吸附室的内腔铺设有活性炭，吸附室的底部设置有软化室，软化室的内腔设置有软化树脂;本多级过滤式水处理器，软化树脂、活性炭、石英砂均为颗粒状，增大与原水的接触面积，加强吸收效果，滤网避免主壳体各个区域内部的过滤介质相互紊乱，加强相互之间的不相关性，令整体设备能够长期有效的完成净化工作。
权利要求书

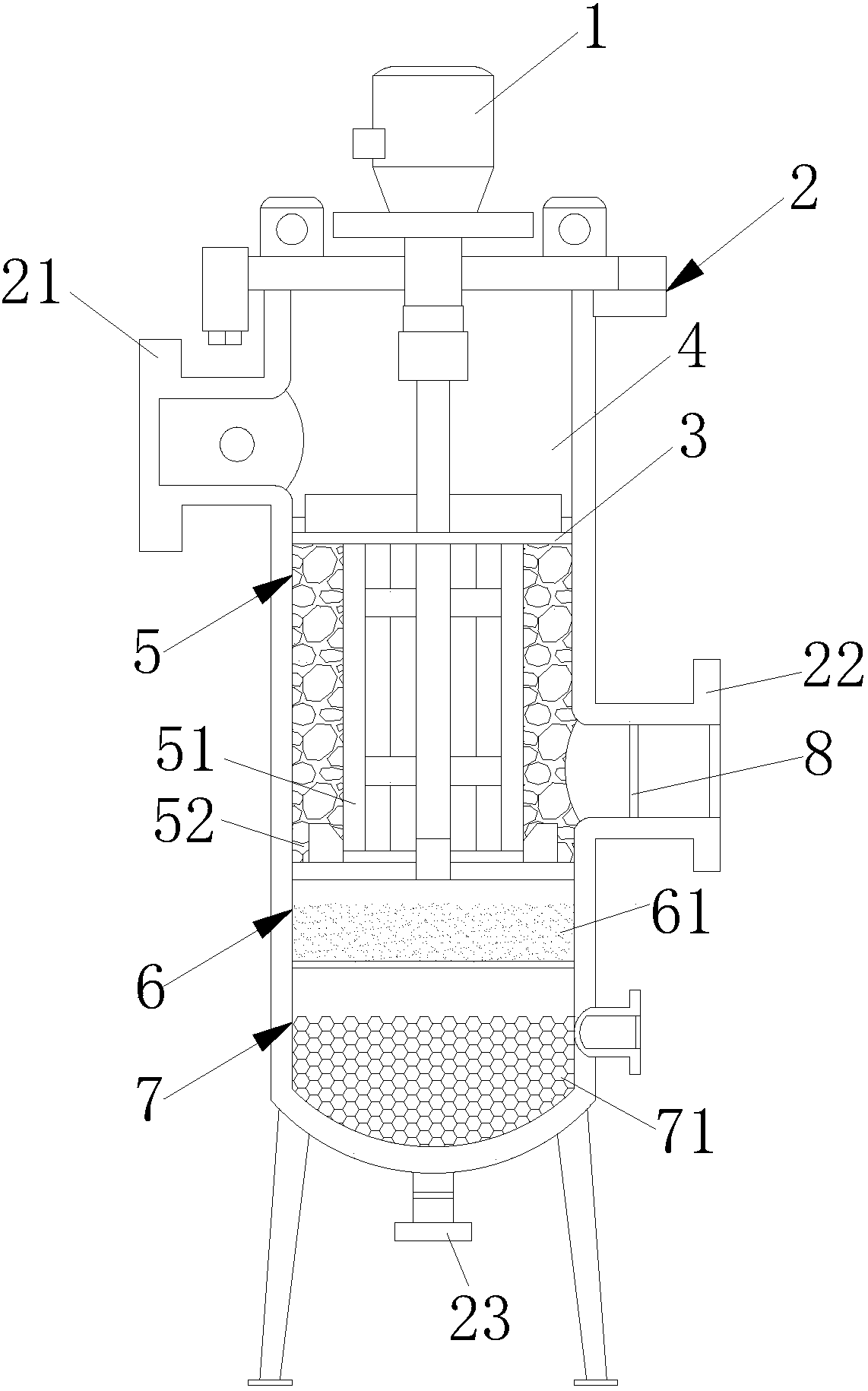

1.一种多级过滤式水处理器，包括抽水泵(1)和主壳体(2)，其特征在于：所述主壳体(2)的外表面安装有抽水泵(1)，抽水泵(1)居中设置在主壳体(2)的顶部，所述主壳体(2)的外表面分别开设有入水口(21)和排污口(22)，入水口(21)和排污口(22)在主壳体(2)的两侧非等高对立设置，所述主壳体(2)的内部设置为空腔结构，所述主壳体(2)的内腔间隔设置有孔板(3)，孔板(3)在主壳体(2)的内部水平设置，所述孔板(3)将主壳体(2)划分为多个区域，分别为引流室(4)、截污室(5)、吸附室(6)和软化室(7);
所述引流室(4)的侧面设置有入水口(21)，入水口(21)与引流室(4)连通，引流室(4)的底部设置有孔板(3)，所述孔板(3)的外表面开设有多个孔径一致的导流孔(31)，导流孔(31)的内圈嵌入有滤网(8)，滤网(8)与导流孔(31)的内壁固定嵌合，所述孔板(3)的底面设置有截污室(5)，截污室(5)的内表面设置有圆柱滤网(51)，圆柱滤网(51)居中设置在截污室(5)的中心处，所述圆柱滤网(51)的外圈设置有石英砂(52)，石英砂(52)均匀布满截污室(5)的内腔，所述截污室(5)的侧面开设有排污口(22)，排污口(22)与截污室(5)相互导通，所述截污室(5)的底面设置吸附室(6)，吸附室(6)的内腔铺设有活性炭(61)，所述吸附室(6)的底部设置有软化室(7)，软化室(7)的内腔设置有软化树脂(71)，软化树脂(71)在软化室(7)的内部均匀排布，所述软化室(7)的外表面开设有出水口(23)，出水口(23)居中设置在软化室(7)的底部。
2.根据权利要求1所述的一种多级过滤式水处理器，其特征在于：所述引流室(4)、截污室(5)、吸附室(6)和软化室(7)在主壳体(2)的内部竖直向下依次排列。
3.根据权利要求1所述的一种多级过滤式水 处理器，其特征在于：所述圆柱滤网(51)居中设置在截污室(5)的中心处，圆柱滤网(51)由截污室(5)的底部延伸至截污室(5)的顶部。
4.根据权利要求1所述的一种多级过滤式水处理器，其特征在于：所述排污口(22)、出水口(23)的内圈均嵌入有滤网(8)。
5.根据权利要求1所述的一种多级过滤式水处理器，其特征在于：所述软化树脂(71)、活性炭(61)、石英砂(52)均为颗粒状，且软化树脂(71)、活性炭(61)、石英砂(52)的外径尺寸均大于滤网(8)的孔径尺寸。
6.根据权利要求1所述的一种多级过滤式水处理器，其特征在于：所述孔板(3)的外圈与主壳体(2)的内壁固定嵌合，孔板(3)与主壳体(2)连接处经由密封处理。
说明书
一种多级过滤式水处理器
技术领域
本实用新型涉及水处理设备技术领域，具体为一种多级过滤式水处理器。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得较为纯洁的水，现有的水处理工艺流程过长，系统庞大，净化效率低下，实际占地资源和产物回收所需的能耗也居高不下，后期维护运行费用高，太多的运营者难以承受。
实用新型内容
本实用新型的目的在于提供一种多级过滤式水处理器，具备兼具多种效果，实用性强的特点，以解决上述背景技术中所提到的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级过滤式水处理器，包括抽水泵和主壳体，所述主壳体的外表面安装有抽水泵，抽水泵居中设置在主壳体的顶部，所述主壳体的外表面分别开设有入水口和排污口，入水口和排污口在主壳体的两侧非等高对立设置，所述主壳体的内部设置为空腔结构，所述主壳体的内腔间隔设置有孔板，孔板在主壳体的内部水平设置，所述孔板将主壳体划分为多个区域，分别为引流室、截污室、吸附室和软化室;
所述引流室的侧面设置有入水口，入水口与引流室连通，引流室的底部设置有孔板，所述孔板的外表面开设有多个孔径一致的导流孔，导流孔的内圈嵌入有滤网，滤网与导流孔的内壁固定嵌合，所述孔板的底面设置有截污室，截污室的内表面设置有圆柱滤网，圆柱滤网居中设置在截污室的中心处，所述圆柱滤网的外圈设置有石英砂，石英砂均匀布满截污室的内腔，所述截污室的侧面开设有排污口，排污口与截污室相互导通，所述截污室的底面设置吸附室，吸附室的内腔铺设有活性炭，所述吸附室的底部设置有软化室，软化室的内腔设置有软化树脂，软化树脂在软化室的内部均匀排布，所述软化室的外表面开设有出水口，出水口居中设置在软化室的底部。
优选的，所述引流室、截污室、吸附室和软化室在主壳体的内部竖直向下依次排列。
优选的，所述圆柱滤网居中设置在截污室的中心处，圆柱滤网由截污室的底部延伸至截污室的顶部。
优选的，所述排污口、出水口的内圈均嵌入有滤网。
优选的，所述软化树脂、活性炭、石英砂均为颗粒状，且软化树脂、活性炭、石英砂的外径尺寸均大于滤网的孔径尺寸。
优选的，所述孔板的外圈与主壳体的内壁固定嵌合，孔板与主壳体连接处经由密封处理。
与现有技术相比，本实用新型的有益效果如下：
本实用新型的多级过滤式水处理器，原水进入主壳体，并依次通过引流室、截污室、吸附室和软化室，完成不同的过滤效果，软化树脂、活性炭、石英砂均为颗粒状，增大与原水的接触面积，加强吸收效果，滤网过滤大体积杂质的同时，防止内部介质在水流的引导作用下排出主壳体，也有效避免主壳体各个区域内部的过滤介质相互紊乱，加强相互之间的不相关性，完成过滤后，还可以反向清洗以提高整体设备的利用率，令整体设备能够长期有效的完成净化工作。
