申请日2018.12.11
公开(公告)日2019.02.22
IPC分类号C02F1/32
摘要
本发明公开了一种新型旋转式UV‑LED水处理设备，包括UV‑LED灯、搅拌叶片、中空连接轴、电动机、电池等。设备采用电池为UV‑LED灯进行供电，多种不同波长的UV‑LED灯安装在搅拌叶片上并随中空连接轴进行正转或反转，一方面可以对水体进行充分搅拌，促进UV‑LED灯远端和近端水体交换，避免照射死区内的水体得不到充分紫外辐射剂量;另一方面UV‑LED灯的圆周转动能够保证紫外线均匀地照射在整个反应器内，进一步保证了所有水体都能得到紫外辐射，能有效提高处理效果。此外，通过选择某一特定波长或多种波长工作，极大提高设备对水质适应能力。
权利要求书

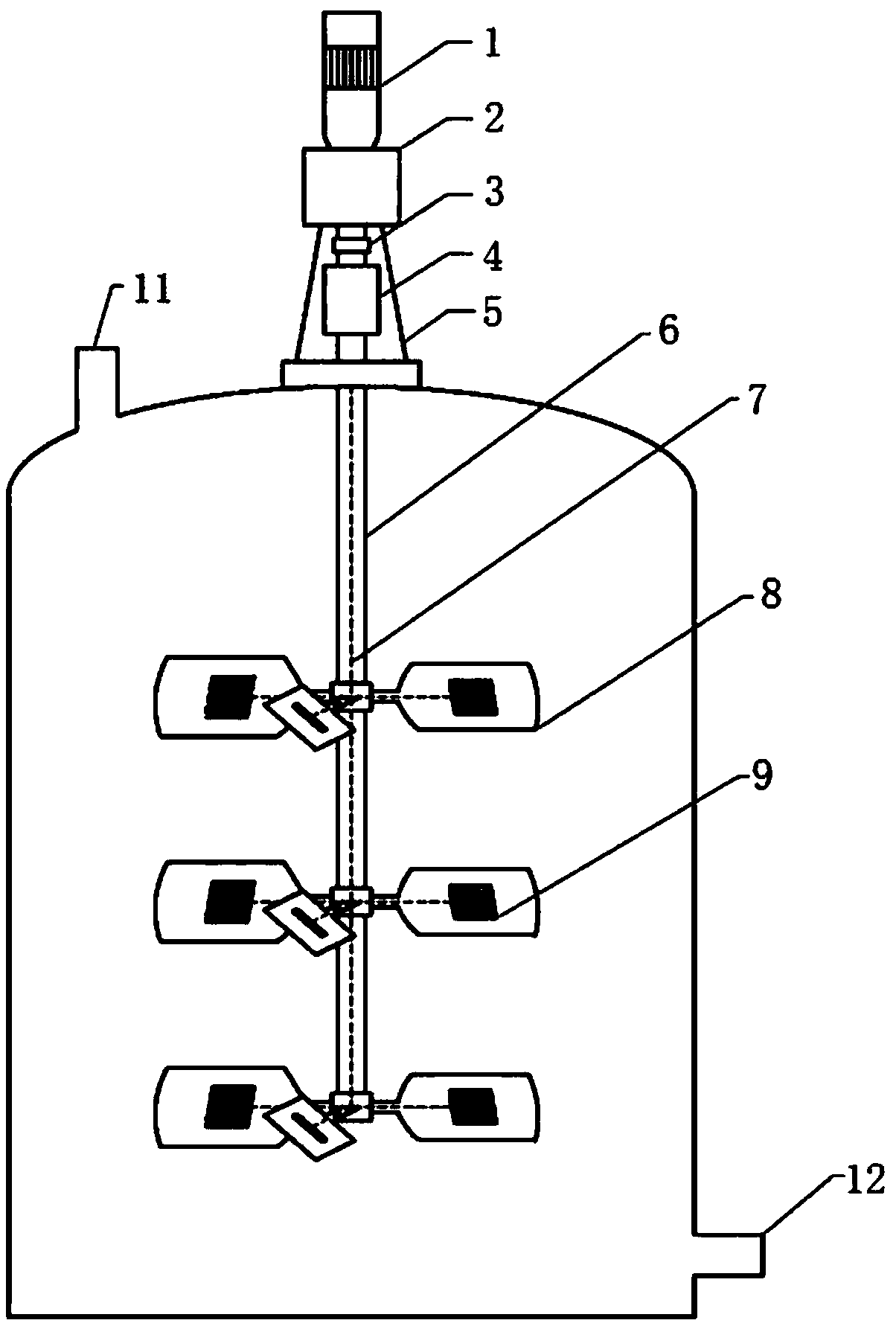

1.一种旋转式UV-LED水处理设备，其特征在于，包括电动机(1)、减速机(2)、电池(4)中空连接轴(6)、UV-LED灯(9)和搅拌叶片(8)。
2.根据权利要求1所述的水处理设备，其特征在于，所述中空连接轴(6)沿垂直方向设置，上部由所述电动机(1)及所述减速机(2)控制运转，在反应器壳体内部部分连接所述搅拌叶片(8)。
3.根据权利要求2所述的水处理设备，其特征在于，所述搅拌叶片(8)固接于所述中空连接轴(6)上，并随所述中空连接轴(6)进行正向或反向转动。
4.根据权利要求3所述的水处理设备，其特征在于，所述搅拌叶片(8)的底部与反应器壳体底部的距离不小于反应器壳体内部高度的1/5。
5.根据权利要求3或4所述的水处理设备，其特征在于，每三枚所述搅拌叶片(8)设置为一组，等距均匀垂直固接于所述中空连接轴(6)上，搅拌叶片(8)的间距为反应器壳体内部高度的1/4～1/5。
6.根据权利要求5所述的水处理设备，其特征在于，每枚搅拌叶片(8)均包含3片叶片，各叶片以120°均匀分布在圆周上，并呈15°～20°角度倾斜。
7.根据权利要求3所述的水处理设备，其特征在于，所述搅拌叶片(8)上放置多个UV-LED灯(9)，依据实际运行情况选择交替或是同时运行。
8.根据权利要求7所述的水处理设备，其特征在于，所述UV-LED灯(9)的波长为265nm、280nm和或254nm。
9.根据权利要求8所述的水处理设备，其特征在于，所述UV-LED灯(9)布置为同一波长置于同列，或者布置为交错分布。
10.根据权利要求7-9任一项所述的水处理设备，其特征在于，所述UV-LED灯(9)集成在所述搅拌叶片(8)上并由电池(4)供电，电控线路通过所述中空连接轴(6)内部连接至信号接收器(3)和电池(4)。
说明书
一种旋转式UV-LED水处理设备
技术领域
本发明属于水处理技术领域，尤其涉及一种可调节紫外发光波长的旋转式水处理设备。
背景技术
众所周知，水资源是人类生存和社会发展必不可缺的重要资源，随着我国经济快速发展、城镇化和工业化进程推进，我国用水需求量快速增加。然而，严重的缺水问题导致我国城镇现代化建设进程、GDP增长和居民生活水平的提高均受到限制，另外，传统的净水工艺已不能适应日益恶化的水质。
现有技术中，紫外水处理技术以其高效、无二次污染、电力消耗低等优点而受到广泛关注，成为目前水处理的热门技术。经试验，紫外线的有效波长范围可分为四个不同的波段：UVA(400～315nm)、UVB(315～280nm)、UVC(280～200nm)以及真空紫外线(200～100nm)。其中254nm对微生物的灭活作用最强;265nm紫外对多种病原菌的灭活速率最高;280nm紫外对核酸作用强烈，可直接破坏微生物的遗传物质，使之不能继续分裂和复制，以达到消毒的目的。
目前，多数的紫外水处理设备均采用传统的汞灯光源，但是汞灯光源均匀性低、光衰减严重、电耗高、热量大且易产生强烈可见光，易伤害操作者的眼睛，除此之外，汞灯光源还存在汞污染风险，对人体有严重危害。
UV-LED为发射紫外光的二极管，一般指发光中心波长在400nm以下的LED，但有时将发光波长大于380nm时称为近紫外LED，而短于300nm时称为深紫外LED。UV-LED作为新型光源，具有节能环保、启动迅速、轻便小巧更具适用性、安全稳定、相应时间短、单色性强无频闪等优越性能，因此UV-LED不仅可替代传统紫外光源，UV-LED净水还将是未来经济节约型、环境友好型社会的热门技术。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种旋转式UV-LED水处理设备，可实现不同功效紫外波段的水处理工艺，并且能够依据实际水质自由组合不同波段紫外光同步处理，同时实现了紫外光与水的充分接触，提高处理效率，达到有效净化水体的效果，操作简单。
本发明的具体技术方案如下：本发明的一种旋转式UV-LED水处理设备，其特征在于，包括电动机1、减速机2、电池4中空连接轴6、、UV-LED灯9和搅拌叶片8。
优选地，所述中空连接轴6沿垂直方向设置，上部由所述电动机1及所述减速机2控制运转，在反应器壳体内部部分连接所述搅拌叶片8。
优选地，所述搅拌叶片8固接于所述中空连接轴6上，并随所述中空连接轴6进行正向或反向转动。
优选地，所述搅拌叶片8的底部与反应器壳体底部的距离不小于反应器壳体内部高度的1/5。
优选地，每三枚所述搅拌叶片8设置为一组，等距均匀垂直固接于所述中空连接轴6上，搅拌叶片8的间距为反应器壳体内部高度的1/4～1/5。
优选地，每枚搅拌叶片8均包含3片叶片，各叶片以120°均匀分布在圆周上，并呈15°～20°角度倾斜。
优选地，所述搅拌叶片8上放置多个UV-LED灯9，依据实际运行情况选择交替或是同时运行。
优选地，所述UV-LED灯9的波长为265nm、280nm和或254nm。
优选地，所述UV-LED灯9布置为同一波长置于同列，或者布置为交错分布。
优选地，所述UV-LED灯9集成在所述搅拌叶片8上并由电池4供电，电控线路通过所述中空连接轴6内部连接至信号接收器3和电池4。一种旋转式UV-LED水处理设备，
本发明具有以下优点和有益效果：
1)本发明的水处理设备体积小，便于集成，大大降低了空间安排局限性，无需预热快速启动，即开即关，使用方便快捷;2)本发明的水处理设备布置有多组搅拌叶片，能够使水流紊流，充分混合，达到更好的处理效果;
3)本发明的水处理设备使用LED光源，光源波长的可选择性多，相比于传统汞灯避免了汞污染的危险;
4)本发明的水处理设备采用旋转式UV-LED光源布置，即将UV-LED光源集成布置在各搅拌叶片上，随着搅拌装置的运行，光源能够均匀照射至水体上，此方式稳定安全，便于清洗;
5)本发明的水处理设备所用UV-LED光源，采用太阳能电池板及5号电池组供电，经济实用，能耗小，对环境友好;
6)本发明的水处理设备所用UV-LED光源，由一种或多种单一波长光源组成，并依据以及实施运行情况控制个波长光源的开闭，确保了设备光源波长的多样性。
