申请日1996.08.16
公开(公告)日1997.11.05
IPC分类号C02F1/48
摘要
一种安装在家庭水表出口处用以处理水的自动电子水处理器，由主体、杯壳、专用电源等组成，在其水流通道中装有阴极管、阳极棒和带有永磁块的叶轮，在主体内壁装有霍尔元件，当水流通道有水流过时，叶轮旋转与霍尔元件相遇而触发专用电源将电压加到阴极管和阳极棒上。使水中溶解盐尖的离子或带电粒子因静电引力减弱不能相聚或产生化学结合，从而防止器壁结垢和剥落结垢溶解直至清除，解决了硬水地区结垢的烦恼，并达到很强的杀菌灭藻功能，解决了城市自来水二次污染问题。
権利要求書

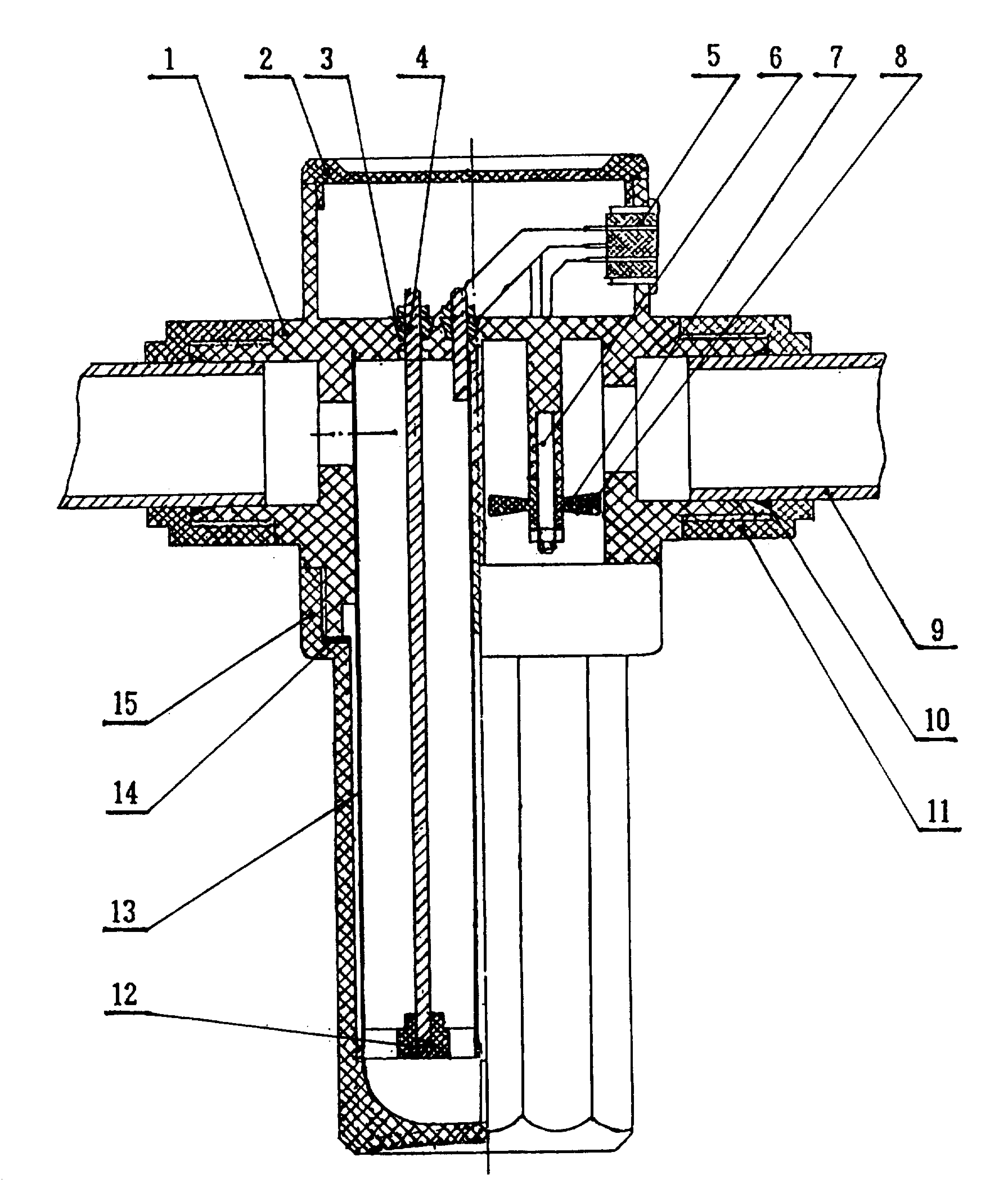

1.一种自动电子水处理器，主体(1)与杯壳(15)密封连接，其两侧通过六 角螺母(11)与进、出水管(9)密封锁紧连接，上端紧配的盖(2)与主体和杯壳形 成上、下两个腔室，下腔室与进、出水管相通，在水流通道中装有阴极管(13) 和管内的阳极棒(4)，及带有永磁块(8)的叶轮(7);上腔室装有阴极管、阳极棒 的引出线与四芯插座(5)焊接，其特征在于：
a.在主体(1)内壁相对叶轮永磁块(8)高度位置上装有控制电源输出的霍尔 元件IC1，其三只脚分别用导线引焊在四芯插座(5)上;
b.专用电源包括带有三脚插头(20)的外壳(18)，内装有印制电路板(19)， 通过外壳上的三脚插头与外电源AC220V/50HZ插接，电源输出经三芯屏蔽线(16) 、护线套(17)及四芯插头(21)与主体上的四芯插座插接。
2.如权利要求1所述的自动电子水处理器，其特征在于所述的阴极管(13) 由不锈钢管制成，阳极棒(4)用稀有金属外镀贵金属制成，在阴极管进水口对 应处焊有螺钉和阳极棒上端的螺纹，伸出主体上端两小孔用密封塞(3)、垫片、 焊片和螺母固定，阳极棒的下端用支撑塞(12)定位垂直固定于阴极管内。
3.如权利要求1所述的自动电子水处理器，其特征在于所述的不锈钢阴极 管(13)上端开有进水孔(22)，进水孔直径控制在1=12mm±0.5mm范围内，进出 水口长度控制在L=108mm±0.5mm。
4.如权利要求1所述的自动电子水处理器，其特征在于所述的不锈钢阴极 管内径控制在2=21mm±0.25mm范围内。
5.如权利要求1所述的自动电子水处理器，其特征在于所述的专用电源电 路由电源电路、开关电路、延时电路、稳流电路组成，电源电路的输出端接 开关电路，开关电路的输出端接延时电路，延时电路的输出端接稳流电路。
6.如权利要求1或5所述的自动电子水处理器，其特征在于所述的专用电源 电路是由霍尔元件IC1型号为2030，时基电路IC2型号为555，三端稳流源IC3型 号为334Z等组成的可控直流稳流源，电流稳定在8mA±0.5mA，延时时间为15S ±5S。
说明书
自动电子水处理器
本实用新型涉及对家庭饮用水的自动处理装置。
随着人民群众生活水平的不断提高，对家庭饮用水提出了更高的要求，因 此市场上出现了各种净水器产品，它通过过滤或化学方式对饮用水进行净化、 矿化、磁化处理，使其具有杀菌、灭藻功能，但其成本高，需要定期更换芯胆， 既麻烦又花钱，更无法消除空调器、淋浴器、热水器、茶水炉等器具的结垢问 题。与净水器性质截然不同的现有电子水处理器，因其结构和供电系统的弊病， 造成长期使用本身容易阻塞，效果不好等问题，无法长期解决硬水和深水地区 碳酸盐类比较严重地区饮用水的结垢、防垢问题。
本实用新型的任务在于针对现有技术的缺陷而提出一种安装在家庭水表出 口处的，主要解决硬水和深水地区碳酸盐类比较严重地区饮用水的结垢，防垢 处理及对城市自来水的二次污染处理，具有杀菌、灭藻等功能的自动电子水处 理器。
本实用新型通过如下方案实现：主体与杯壳密封连接，其两侧通过六角螺 母与进、出水管密封锁紧连接，上端紧配的盖与主体和杯壳形成上、下两个腔 室，下腔室与进、出水管相通，在水流通道中装有阴极管和管内的阳极棒，及 带有永磁块的叶轮;上腔室装有阴极管、阳极棒引出线与四芯插座焊接，其改 进之处是在主体内壁相对叶轮永磁块高度位置上装有控制电源输出的霍尔元件 IC1，其三只脚分别用导线引焊在四芯插座上;专用电源包括带有三脚插头的外 壳，内装有印制电路板，通过外壳上的三脚插头与外电源AC220V/50HZ插接， 电源输出经三芯屏蔽线、护线套及四芯插头与主体上的四芯插座插接。
本实用新型与现有技术相比，由于流经该处理器的水在阴极管和阳极棒之 间作为导体而产生微弱电流，使水分子的电子被激励而处于高能位状态，由于 电子能位上升，水分子电位下降，使水中溶解盐类的离子或带电粒子因静电引 力减弱不能相互聚集或产生化学结合，而大体均匀地分散于水中，不致粘附或 聚集于器壁，从而防止器壁结垢，对于已结垢的用水器具，由于水中有大量被 激励的电子，他们将破坏垢的分子结构，使积垢逐渐剥落溶解、直至清除，解 决了硬水地区结垢的烦恼;其次，由于水的极化作用，本处理器具有很强的杀 菌灭藻功能，解决了城市自来水的二次污染问题，通过实验证明一般杀菌率在 97%以上，灭藻率可达100%。同时，本处理器由于采用了特殊结构的电子开 关装置和可靠的稳流电路，故不必长期通电，用水时自动开启，不用时自动关 闭，故产品长期使用不会阻塞。
