申请日2017.08.14
公开(公告)日2018.04.13
IPC分类号C02F9/06
摘要
本实用新型公开了一种电路板生产用废水回收装置，包括反应箱和一体池，所述反应箱与所述一体池连通，所述反应箱的一侧设有进水管，且所述进水管贯穿设置在所述反应箱中，所述反应箱的侧面设有进料门，且所述进料门嵌入设置在所述反应箱中，所述反应箱的内部设有废水通道和储药箱，且所述储药箱嵌入设置在所述反应箱中，该种电路板生产用废水回收装置，具有反应池，可以让废水中的各种离子能够有效地反应分离出来，且具有阴离子交换膜扩散渗析器，通过阴离子交换膜扩散渗析器的残液，能够将一部分的废水变为含有大量硝酸和少量铜离子的回收液，方便回收利用。
权利要求书

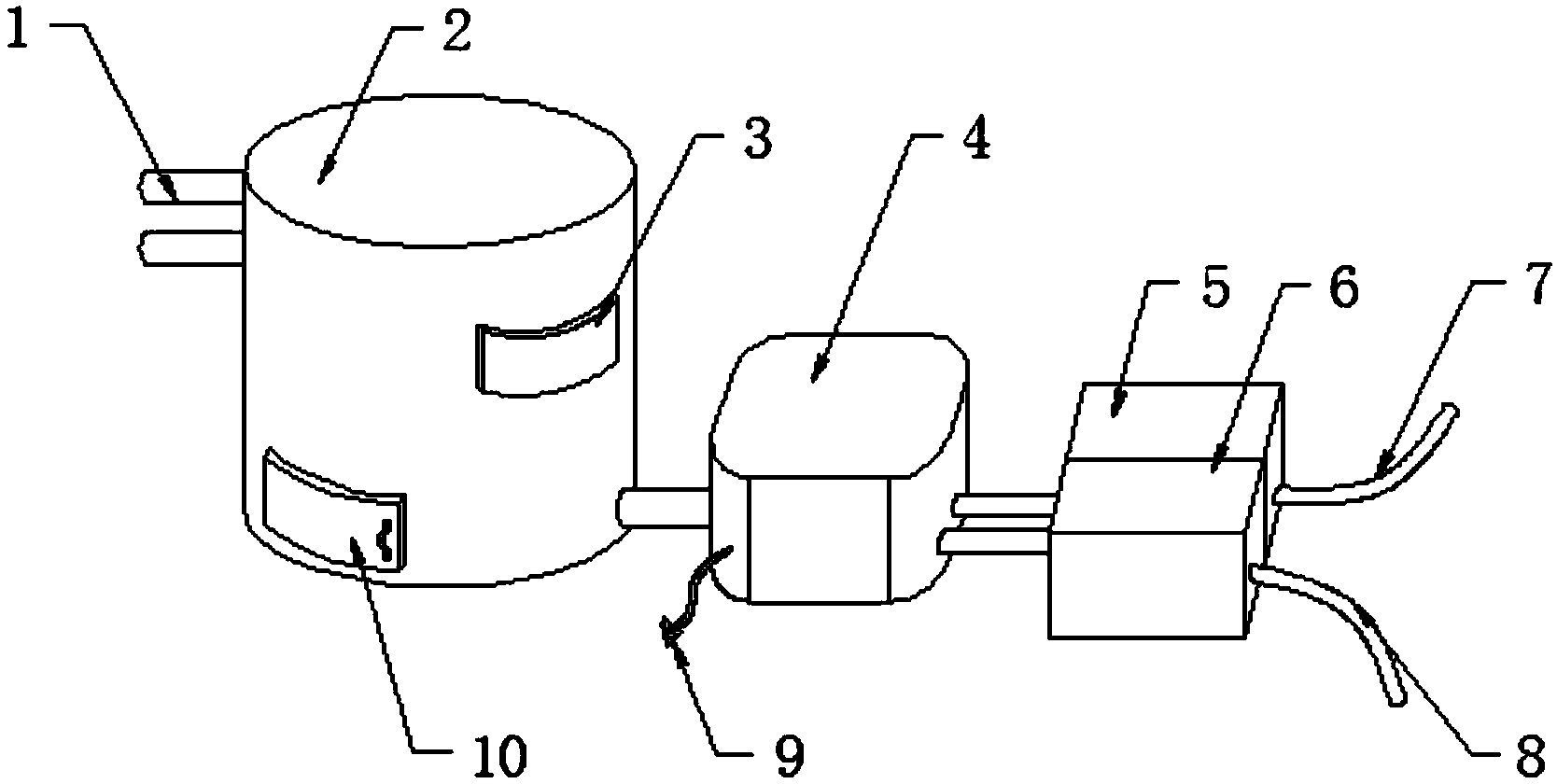

1.一种电路板生产用废水回收装置，包括反应箱(2)和一体池(4)，其特征在于：所述反应箱(2)与所述一体池(4)连通，所述反应箱(2)的一侧设有进水管(1)，且所述进水管(1)贯穿设置在所述反应箱(2)中，所述反应箱(2)的侧面设有进料门(3)，且所述进料门(3)嵌入设置在所述反应箱(2)中，所述反应箱(2)的内部设有废水通道(13)和储药箱(11)，且所述储药箱(11)嵌入设置在所述反应箱(2)中，所述反应箱(2)的侧面设有挡板(12)，且所述挡板(12)贯穿设置在所述反应箱(2)中，所述储药箱(11)的底部设有底板(16)，所述底板(16)贯穿设置在所述储药箱(11)中，所述底板(16)的顶部设有开启门(17)，且所述开启门(17)嵌入设置在所述底板(16)中，所述反应箱(2)的底部设有反应池(15)，所述一体池(4)的内部设有电解槽(18)，且所述电解槽(18)嵌入设置在所述一体池(4)中，所述电解槽(18)的侧面设有隔板(19)，且所述隔板(19)贯穿设置在所述一体池(4)中，所述隔板(19)的一侧设有阴离子交换膜扩散渗析器(20)，且所述阴离子交换膜扩散渗析器(20)嵌入设置在所述一体池(4)中，所述一体池(4)的侧面设有第一消毒池(5)和第二消毒池(6)，所述第一消毒池(5)的内部设有残液管(7)，且所述残液管(7)贯穿设置在所述第一消毒池(5)中。
2.根据权利要求1所述的一种电路板生产用废水回收装置，其特征在于：所述反应箱(2)的侧面设有清理门(10)，且所述清理门(10)嵌入设置在所述反应箱(2)中。
3.根据权利要求1所述的一种电路板生产用废水 回收装置，其特征在于：所述挡板(12)的底部设有过滤网(14)，且所述过滤网(14)分别嵌入设置在所述挡板(12)和所述反应箱(2)中。
4.根据权利要求1所述的一种电路板生产用废水回收装置，其特征在于：所述电解槽(18)的一侧设有电源线(9)，且所述电源线(9)嵌入设置在所述电解槽(18)中，并与电解槽(18)电性连接。
5.根据权利要求1所述的一种电路板生产用废水回收装置，其特征在于：所述第二消毒池(6)的内部设有出水管(8)，且所述出水管(8)贯穿设置在所述第二消毒池(6)中。
说明书
一种电路板生产用废水回收装置
技术领域
本实用新型涉及废水回收装置技术领域，具体为一种电路板生产用废水回收装置。
背景技术
电路板生产过程中的污染物较多，所排废水中主要含有铬、镍、锌、酸碱等污染成份。以上废水若不进行有效治理，将对环境造成严重污染。天然水体受到酸、碱、重金属污染后水体的缓冲作用遭到破坏，使水质恶化、抑制或阻止微生物活动，降低水的自净能力，同时也会对农作物造成危害，重金属离子对身体健康有极大危害，且水中的重金属离子不会被微生物降解，它们可在生物体内吸附，积累和富集，对人类、鱼类、浮游生物的危害极大，严重时可能造成农作物减产或牲畜的死亡。
但现有的电路板生产用废水回收装置，处理废水的效果不好，回收后的水会具遗留有毒性，且装置不能将废水中有用的重金属离子完全回收，造成了浪费，并且污染了环境，且废水反应的不够彻底，使得废水中有些离子不能完全分离出来，且没有过滤的设置，使得废水中会有一些残渣流入到其他管道中，导致其他管道堵塞，不方便使用。
所以，如何设计一种电路板生产用废水回收装置，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种电路板生产用废水回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电路板生产用废水回收装置，包括反应箱和一体池，所述反应箱与所述一体池连通，所述反应箱的一侧设有进水管，且所述进水管贯穿设置在所述反应箱中，所述反应箱的侧面设有进料门，且所述进料门嵌入设置在所述反应箱中，所述反应箱的内部设有废水通道和储药箱，且所述储药箱嵌入设置在所述反应箱中，所述反应箱的侧面设有挡板，且所述挡板贯穿设置在所述反应箱中，所述储药箱的底部设有底板，所述底板贯穿设置在所述储药箱中，所述底板的顶部设有开启门，且所述开启门嵌入设置在所述底板中，所述反应箱的底部设有反应池，所述一体池的内部设有电解槽，且所述电解槽嵌入设置在所述一体池中，所述电解槽的侧面设有隔板，且所述隔板贯穿设置在所述一体池中，所述隔板的一侧设有阴离子交换膜扩散渗析器，且所述阴离子交换膜扩散渗析器嵌入设置在所述一体池中，所述一体池的侧面设有第一消毒池和第二消毒池，所述第一消毒池的内部设有残液管，且所述残液管贯穿设置在所述第一消毒池中。
进一步的，所述反应箱的侧面设有清理门，且所述清理门嵌入设置在所述反应箱中。
进一步的，所述挡板的底部设有过滤网，且所述过滤网分别嵌入设置在所述挡板和所述反应箱中。
进一步的，所述电解槽的一侧设有电源线，且所述电源线嵌入设置在所述电解槽中，并与电解槽电性连接。
进一步的，所述第二消毒池的内部设有出水管，且所述出水管贯穿设置在所述第二消毒池中。
与现有技术相比，本实用新型的有益效果是：该种电路板生产用废水回收装置，具有反应池，可以让废水中的各种离子能够有效地反应分离出来，且设置了一层过滤网，能够将废水中的残渣给过滤掉，让其他的管道不会堵塞掉，且具有阴离子交换膜扩散渗析器，通过阴离子交换膜扩散渗析器的残液，能够将一部分的废水变为含有大量硝酸和少量铜离子的回收液，方便回收利用，且具有消毒池，可以为回收液消毒，让其变为没有毒性的液体，保护人们的安全。
