申请日2017.08.16
公开(公告)日2018.05.15
IPC分类号C02F3/12
摘要
本实用新型公开了一种可循环膜生物反应废水处理装置，包括鼓风机和原水输入管，所述膜池和净化水排放管道之间的管道上固定安装有阀门和产水泵，所述净化水排放管道的下方通过管道连接有反洗罐，所述生化反应池的顶部设置有格栅，所述格栅的一侧设置有原水输入管道。本可循环膜生物反应废水处理装置，鼓风机为整个装置输送空气，这可以促进反应器中流体的循环流动，提高活性污泥的降解效率，还可以使中空纤维之间发生相互摩擦，清洁膜组件进一步处理之后，被处理水可以达标排放或回用，排出的水一部分被使用，剩下的含有少量污泥的水通过管道再次流入原水输入管道，进行第二次处理，实现了循环处理的目标，减少了水资源的浪费。
权利要求书

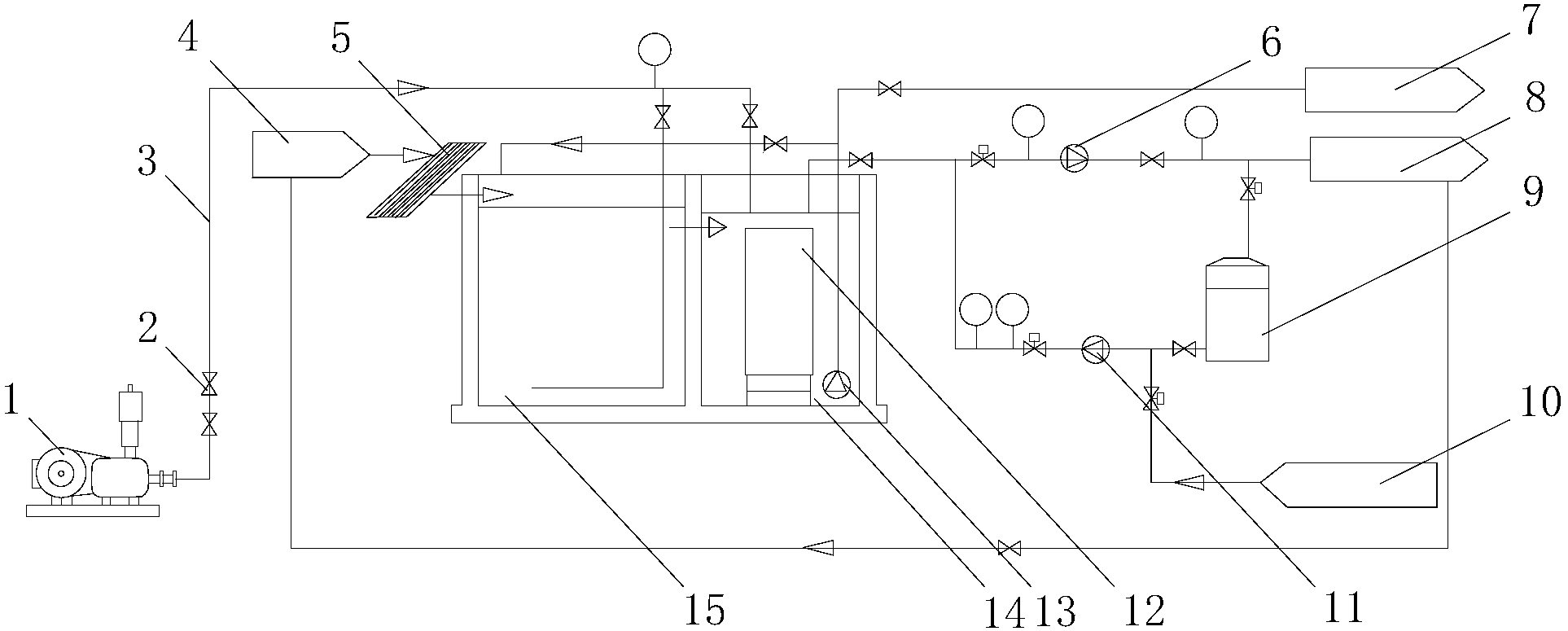

1.一种可循环膜生物反应废水处理装置，包括鼓风机(1)和原水输入管道(4)，其特征在于：所述鼓风机(1)的出风口处固定连接有管道(3)，所述管道(3)上固定安装有阀门(2)，所述管道(3)的另一端延伸至膜池(14)，所述膜池(14)的内部设置有膜单元(12)，所述膜池(14)的内部还设置有吸泥泵(13)，所述吸泥泵(13)通过管道(3)与污泥处理装置(7)固定连接，所述膜池(14)的顶部还设置有管道(3)，所述膜池(14)通过管道(3)与净化水排放管道(8)固定连接，所述膜池(14)和净化水排放管道(8)之间的管道(3)上固定安装有阀门(2)和产水泵(6)，所述净化水排放管道(8)的下方通过管道(3)连接有反洗罐(9)，所述反洗罐(9)的一侧管道(3)上固定安装有反洗泵(11)，所述反洗泵(11)的一侧管道(3)的一端固定安装有药剂输入管道(10)，所述膜池(14)的一侧设置有生化反应池(15)，所述生化反应池(15)的顶部设置有格栅(5)，所述格栅(5)的一侧设置有原水输入管道(4)。
2.根据权利要求1所述的一种可循环膜生物反应废水处理装置，其特征在于：所述净化水排放管道(8)和原水输入管道(4)之间通过管道(3)固定连接，管道(3)上固定安装有阀门(2)。
3.根据权利要求1所述的一种可循环膜生物反应废水处理装置，其特征在于：所述膜单元(12)为一种中空纤维膜构成的构件，膜孔径为0.05m。
4.根据权利要求1所述的一种可循环膜生物反应废水 处理装置，其特征在于：所述膜池(14)的内部设置有活性污泥。
5.根据权利要求1所述的一种可循环膜生物反应废水处理装置，其特征在于：所述生化反应池(15)与膜池(14)相连通，膜单元(12)位于膜池(14)的内部，膜单元(12)的内部没有活性污泥。
说明书
一种可循环膜生物反应废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种可循环膜生物反应废水处理装置。
背景技术
膜生物反应器工艺(MBR工艺)是膜分离技术与生物技术有机结合的新型废水处理技术，也称膜分离活性污泥法。它利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，水力停留时间(HRT)和污泥停留时间(SRT)可以分别控制，而难降解的物质在反应器中不断反应、降解。一方面，膜截留了反应池中的微生物，使反应池中的活性污泥浓度大大增加，使降解废水的生化反应进行得更迅速更彻底，另一方面，由于膜的高过滤精度，保证了出水清澈透明从而省掉二沉池。因此，膜生物反应器工艺通过膜分离技术大大强化了生物反应器的功能。与传统的生物处理方法相比，具有生化效率高、抗负荷冲击能力强、出水水质稳定、占地面积小、排泥周期长、易实现自动控制等优点，是目前最有前途的废水处理新技术之一。MBR工艺处理水水质非常好，悬浮固体、CODcr、NH3-N、BOD5和浊度很低，可直接回用作杂用水，比如饮用水以外的生活杂用水，园林绿化，洗车等，但是一般的水处理装置膜单元在膜池的内部并低于膜池的端口，导致泵在吸水时会把污泥吸入管道，导致排出的水残留少量污泥。
发明内容
本实用新型的目的在于提供一种可循环膜生物反应废水处理装置，具备二次循环处理的特点，解决了现有技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可循环膜生物反应废水处理装置，包括鼓风机和原水输入管道，所述鼓风机的出风口处固定连接有管道，所述管道上固定安装有阀门，所述管道的另一端延伸至膜池，所述膜池的内部设置有膜单元，所述膜池的内部还设置有吸泥泵，所述吸泥泵通过管道与污泥处理装置固定连接，所述膜池的顶部还设置有管道，所述膜池通过管道与净化水排放管道固定连接，所述膜池和净化水排放管道之间的管道上固定安装有阀门和产水泵，所述净化水排放管道的下方通过管道连接有反洗罐，所述反洗罐的一侧管道上固定安装有反洗泵，所述反洗泵的一侧管道的一端固定安装有药剂输入管道，所述膜池的一侧设置有生化反应池，所述生化反应池的顶部设置有格栅，所述格栅的一侧设置有原水输入管道。
优选的，所述净化水排放管道和原水输入管道之间通过管道固定连接，管道上固定安装有阀门。
优选的，所述膜单元为一种中空纤维膜构成的构件，膜孔径为0.05m。
优选的，所述膜池的内部设置有活性污泥。
优选的，所述生化反应池与膜池相连通，膜单元位于膜池的内部，膜单元的内部没有活性污泥。
与现有技术相比，本实用新型的有益效果如下：
本可循环膜生物反应废水处理装置，鼓风机为整个装置输送空气，这可以促进反应器中流体的循环流动，提高活性污泥的降解效率，还可以使中空纤维之间发生相互摩擦，清洁膜组件，生化反应池中的废水被泵输送至膜池，并与活性污泥进行充分的接触，废水中的有机物被微生物降解，而其它不能被降解的杂质则被膜池中的膜单元分离，进一步处理之后，被处理水可以达标排放或回用，排出的水一部分被使用，剩下的含有少量污泥的水通过管道再次流入原水输入管道，进行第二次处理，实现了循环处理的目标，减少了水资源的浪费。
