申请日2017.08.18
公开(公告)日2018.03.13
IPC分类号C02F9/02
摘要
本实用新型公开了一种生活污水双重处理设备，包括进水箱、水管及出水管，其中进水箱依次连接有过滤装置、搅拌装置、吸附装置、净化装置，所述进水箱的顶端设有出气管，所述过滤装置包括依次安装在进水箱的第一过滤网、第一过滤层、转动装置，所述转动装置包括转动电机、转动轴、转动杆，所述转动电机安装在进水箱的外壁上，所述转动杆安装在转动轴上，转动轴安装在转动电机上。该设备能够完全将污水处理达到排放标准，而且其对污水进行双重搅拌、过滤，深度净化污水，使得其去污水效果更好;且其结构简单、操作简单。
权利要求书

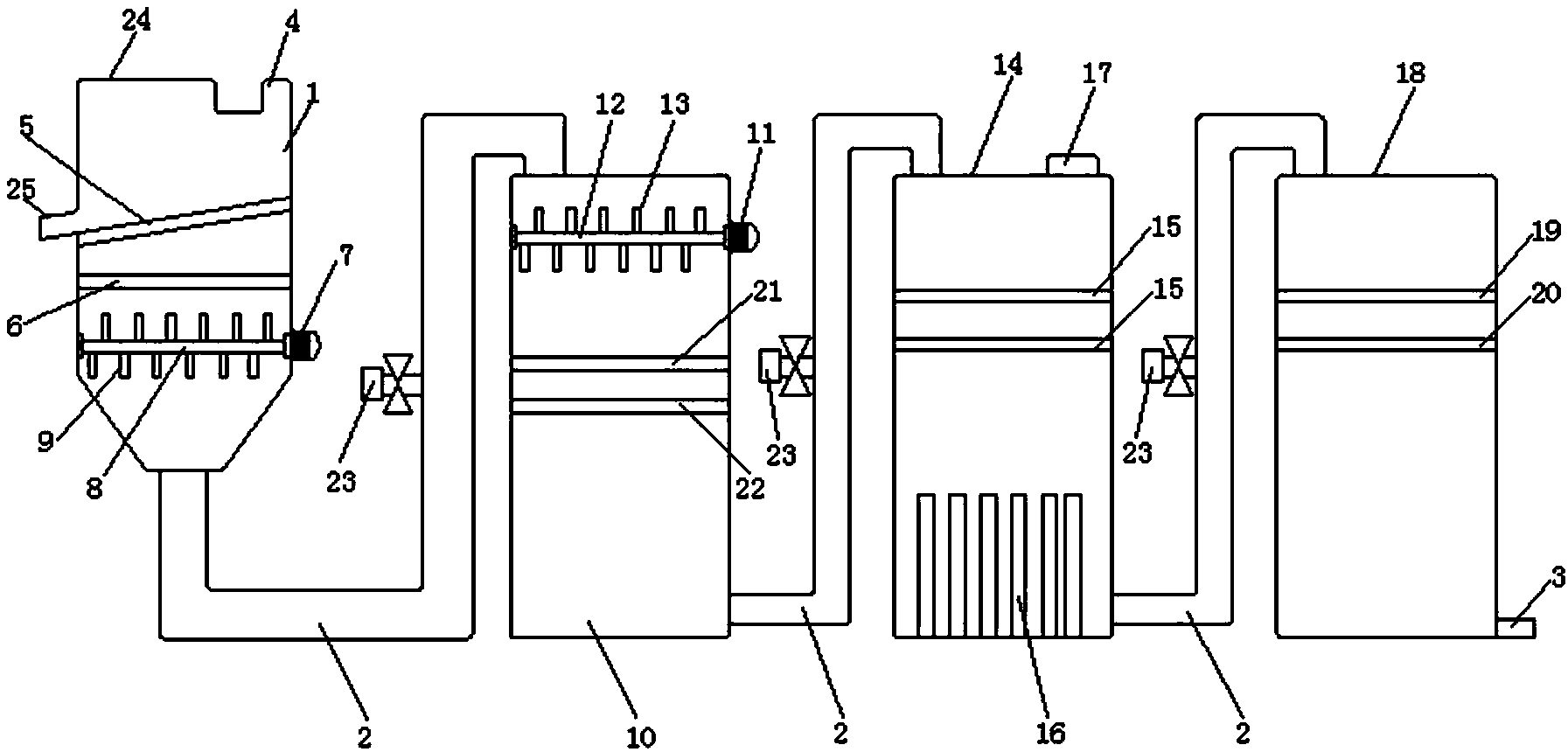

1.一种生活污水双重处理设备，包括进水箱(1)、水管(2)及出水管(3)，其特征在于，所述进水箱(1)通过水管(2)依次连接有过滤装置、搅拌装置、吸附装置、净化装置，所述进水箱(1)的顶端设有出气管(4)，所述过滤装置包括依次安装在进水箱(1)的第一过滤网(5)、第一过滤层(6)、转动装置，所述转动装置包括转动电机(7)、转动轴(8)、转动杆(9)，所述转动电机(7)安装在进水箱(1)的外壁上，所述转动杆(9)安装在转动轴(8)上，转动轴(8)安装在转动电机(7)上，所述出水管(3)安装在净化装置下端。
2.根据权利要求1所述的一种生活污水双重处理设备，其特征在于，所述搅拌装置包括搅拌箱(10)、搅拌电机(11)、搅拌轴(12)、搅拌杆(13)，所述搅拌电机(11)安装在搅拌箱(10)的外上壁，搅拌轴(12)安装在搅拌电机(11)上，搅拌杆(13)安装在搅拌轴(12)上。
3.根据权利要求2所述的一种生活污水双重处理设备，其特征在于，所述吸附装置包括吸附箱(14)、吸附网(15)、吸附棒(16)，以及安装在吸附箱(14)顶端的液流调节管(17),所述吸附网(15)安装在吸附箱(14)内壁的上部，吸附棒(16)安装在吸附箱(14)内壁的底端。
4.根据权利要求3所述的一种生活污水双重处理设备，其特征在于，所述净化装置包括净化箱(18)、第二过滤网(19)、第二过滤层(20)，所述第二过滤网(19)、第二过滤层(20)安装在净化箱(18)内壁的上部。
5.根据权利要求4所述的一种生活污水双重处理设备，其特征在于，所述搅拌箱(10)内安装有第三过滤网(21)、第三过滤层(22)，所述第三过滤网(21)、第三过滤层(22)安装在搅拌电机(11)的下方。
6.根据权利要求5所述的一种生活污水双重处理设备，其特征在于，所述进水箱(1)、搅拌箱(10)、吸附箱(14)、净化箱(18)之间均设有加压泵(23)。
说明书
一种生活污水双重处理设备
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种生活污水双重处理设备。
背景技术
近年来，随着环境对人们的直接影响，污染源越来越受到人们的重视，也投入了更多的人力和物力，努力改善人们的生活环境，所以污水的处理及排放更受到人们有关注。
生活用水与大家息息相关，其如何处理也很受到的监督;通常情况下，通过以下装置进行处理：一种生活污水处理用调节装置，包括进水箱、净水管及出水箱,进水箱通过净水管连接出水箱，其进水箱内设置有滤网;净水管包括一号U型管和二号U型管;一号U型管一端连接进水箱，并且此端内还转动连接有挡板;挡板倾斜向下设置，与管壁间还设置有弹簧;一号U型管对应挡板外侧下部还通过连管连接有加压泵;一号U型管另一端连接二号U型管一端，二号U型管另一端连接出水箱;出水箱内设置有微生物降解层。滤网倾斜设置，进水箱对应滤网低端设置有出渣管，出渣管也设置有阀门。一号U型管还向上通过连管连接有加药箱。连管设置有阀门。挡板长度大于一号U型管的内径。出水箱底部设置有出水管。这种污水处理装置结构有点复杂，没有取得良好的效果，对生活污水未完全良好地处理。
实用新型内容
本实用新型的目的是提供一种生活污水双重处理设备，该设备能够完全将污水处理达到排放标准，而且其对污水进行双重搅拌、过滤，深度净化污水，使得其去污水效果更好;且其结构简单、操作简单。
本实用新型实现其实用新型目的，所采用的技术方案是：
一种生活污水双重处理设备，包括进水箱、水管及出水管，所述进水箱通过水管依次连接有过滤装置、搅拌装置、吸附装置、净化装置，所述进水箱的顶端设有出气管，所述过滤装置包括依次安装在进水箱的第一过滤网、第一过滤层、转动装置，所述转动装置包括转动电机、转动轴、转动杆，所述转动电机安装在进水箱的外壁上，所述转动杆安装在转动轴上，转动轴安装在转动电机上，所述出水管安装在净化装置下端。。
进一步地，上述搅拌装置包括搅拌箱、搅拌电机、搅拌轴、搅拌杆，所述搅拌电机安装在搅拌箱的外上壁，搅拌轴安装在搅拌电机上，搅拌杆安装在搅拌轴上。
进一步地，上述吸附装置包括吸附箱、吸附网、吸附棒，以及安装在吸附箱顶端的液流调节管,所述吸附网安装在吸附箱内壁的上部，吸附棒安装在吸附箱内壁的底端。
进一步地，上述净化装置包括净化箱、第二过滤网、第二过滤层，所述第二过滤网、第二过滤层安装在净化箱内壁的上部。
进一步地，上述搅拌箱内安装有第三过滤网、第三过滤层，所述第三过滤网、第三过滤层安装在搅拌电机的下方。
进一步地，上述进水箱、搅拌箱、吸附箱、净化箱之间均设有加压泵。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过过滤装置，初步将污水中杂质去除，而且能够更好地将污水无残留地输送到向下一工序，即搅拌箱;能够进一步地将污水进行更深度净化处理，使污水稳定、快速地达到排放标准。
2、本实用新型的各种装置，即过滤装置、搅拌装置、吸附装置，其结构简单、运输和操作方便，使用寿命也很长，大大提高了本实用新型的经济实用性。
