申请日2017.08.18
公开(公告)日2018.03.06
IPC分类号C02F9/04
摘要

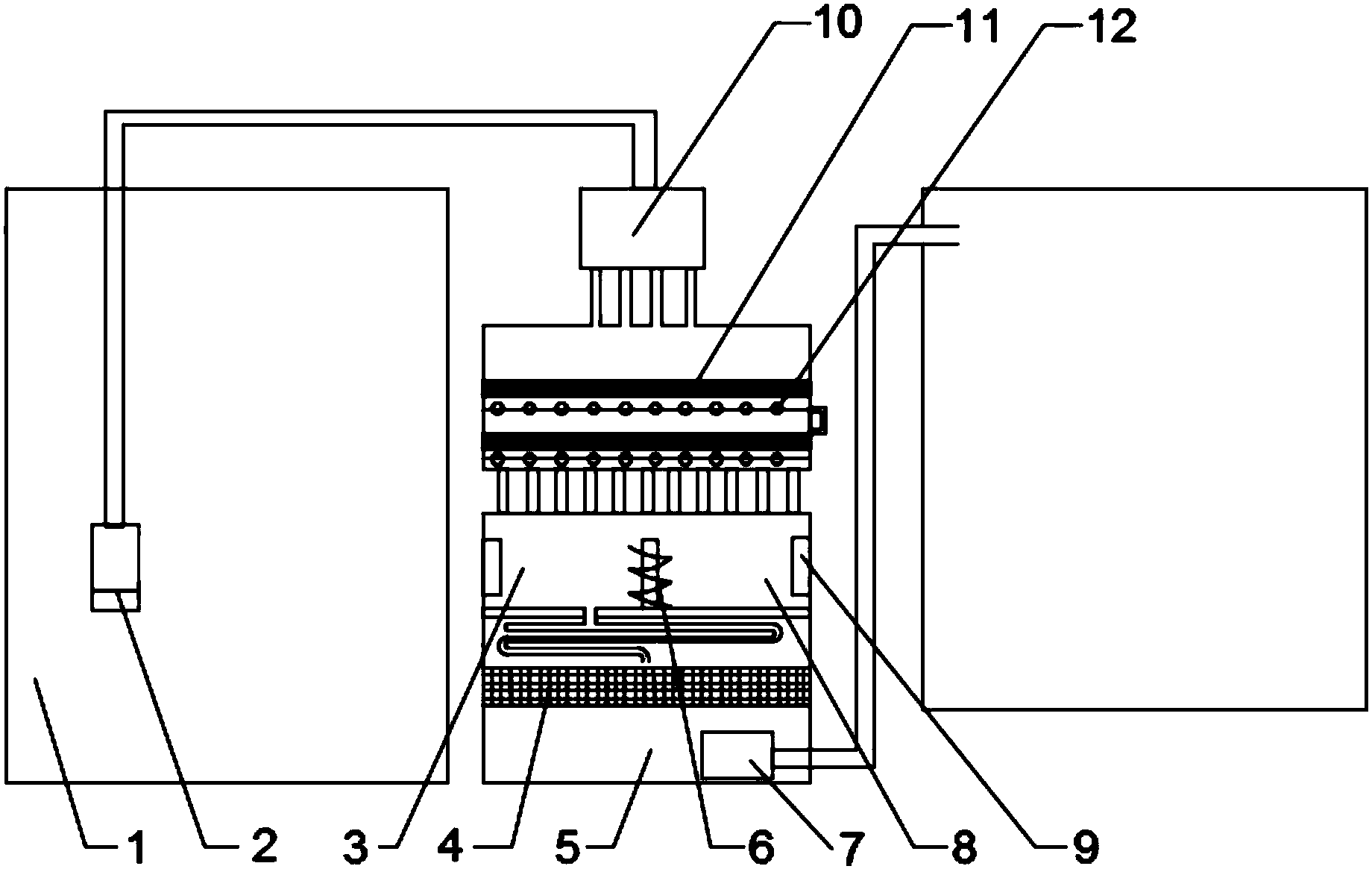

本实用新型公开了一种高效污水处理结构，包括：原水池，其内部设有第一高压水泵;一级处理器;二级处理器，其设置在所述一级处理器下方，所述二级处理器包括通过细水管与所述一级处理器连接的净化箱、设置在所述净化箱内壁的支撑板、设置在所述支撑板上的螺旋杆、带动所述螺旋杆旋转的电机、设置在所述支撑板底部且穿透所述支撑板的反应管、设置在所述反应管下方的过滤层以及设置在所述净化箱侧壁且位于所述支撑板上方的试剂盒，所述过滤层将所述净化箱分为两部分，上方为反应腔，下方为清水腔，所述清水腔内设有第二高压水泵。本实用新型提供的一种高效污水处理结构，其不仅能提高污水处理的效率，而且能提高处理质量。
权利要求书
1.一种高效污水处理结构，其特征在于，包括：
原水池，其内部设有第一高压水泵;
一级处理器，其通过水管与所述第一高压水泵相连，所述一级处理器包括通过水管与所述第一高压水泵连接的增压阀、通过细导管与所述增压阀连接的活性炭过滤箱;
二级处理器，其设置在所述一级处理器下方，所述二级处理器包括通过细水管与所述一级处理器连接的净化箱、设置在所述净化箱内壁的支撑板、设置在所述支撑板上的螺旋杆、带动所述螺旋杆旋转的电机、设置在所述支撑板底部且穿透所述支撑板的反应管、设置在所述反应管下方的过滤层以及设置在所述净化箱侧壁且位于所述支撑板上方的试剂盒，所述过滤层将所述净化箱分为两部分，上方为反应腔，下方为清水腔，所述清水腔内设有第二高压水泵。
2.根据权利要求1所述的一种高效污水处理结构，其特征在于，还包括储水池，其设置在所述二级处理器一侧，且所述储水池通过水管与所述第二高压水泵相连。
3.根据权利要求1所述的一种高效污水处理结构，其特征在于，所述活性炭过滤箱包括过滤箱本体、若干层设置在所述过滤箱本体内部的钢丝网以及设置在所述钢丝网之间的活性炭。
4.根据权利要求3所述的一种高效污水处理结构，其特征在于，所述钢丝网的数量至少为3层，且所述钢丝网之间的距离为3-6cm。
5.根据权利要求1所述的一种高效污水处理结构，其特征在于，所述过滤层由若干层棉布制成，且其厚度为3-5cm。
6.根据权利要求3所述的一种高效污水处理结构，其特征在于，所述过滤箱本体侧壁设有密闭门。
说明书
一种高效污水处理结构
技术领域
本实用新型涉及污水处理技术领域，更具体地说，本实用新型涉及一种高效污水处理结构。
背景技术
随着国家新型城镇化的推进，产业结构调整，形成了大量建有经济开发区、工业园区的小城镇，配套的处理小城镇生活污水显得越来越重要，但这些小城镇污水收集管网不健全，污水处理设施缺乏，给当地水环境造成严重影响。这些污水具有排放不规律、水质水量变化大等特点，有些还有特殊的工业废水进入。目前绝大多数乡镇生活污水处理工艺沿用城市污水厂的处理工艺，但这些处理工艺与乡镇生活污水的特性并不能有效适应。因此，在传统处理工艺的基础上不断进行技术革新，开发出一套高效、低耗、投资少、占地省、管理维护简单、适应乡镇生活污水特性的处理方法，从源头控制和治理小城镇水污染是亟待解决的问题。
除此之外，现有的污水处理系统处理速率较慢，且处理不够彻底，水质较差。
实用新型内容
本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。
本实用新型还有一个目的是提供了一种不仅能提高污水处理的效率，而且能提高处理质量的高效污水处理结构。
为了实现上述目的，本实用新型提供了一种高效污水处理结构，包括：
原水池，其内部设有第一高压水泵;
一级处理器，其通过水管与所述第一高压水泵相连，所述一级处理器包括通过水管与所述第一高压水泵连接的增压阀、通过细导管与所述增压阀连接的活性炭过滤箱;
二级处理器，其设置在所述一级处理器下方，所述二级处理器包括通过细水管与所述一级处理器连接的净化箱、设置在所述净化箱内壁的支撑板、设置在所述支撑板上的螺旋杆、带动所述螺旋杆旋转的电机、设置在所述支撑板底部且穿透所述支撑板的反应管、设置在所述反应管下方的过滤层以及设置在所述净化箱侧壁且位于所述支撑板上方的试剂盒，所述过滤层将所述净化箱分为两部分，上方为反应腔，下方为清水腔，所述清水腔内设有第二高压水泵。
优选的是，还包括储水池，其设置在所述二级处理器一侧，且所述储水池通过水管与所述第二高压水泵相连。
优选的是，所述活性炭过滤箱包括过滤箱本体、若干层设置在所述过滤箱本体内部的钢丝网以及设置在所述钢丝网之间的活性炭。
优选的是，所述钢丝网的数量至少为3层，且所述钢丝网之间的距离为3-6cm。
优选的是，所述过滤层由若干层棉布制成，且其厚度为3-5cm。
优选的是，所述过滤箱本体侧壁设有密闭门。
本实用新型至少包括以下有益效果：
1、本实用新型所述的一种高效污水处理结构，通过分级处理，使污水处理更高效更彻底。
2、本实用新型所述的一种高效污水处理结构，其设有增压阀，在水处理过程中大大加快水流速度，大大提高了污水处理的效率。
3、本实用新型所述的一种高效污水处理结构，其通过物理方法和化学方法结合使用，结构简单，设计合理，适合推广使用。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
