申请日2017.08.18
公开(公告)日2017.12.15
IPC分类号C02F9/04
摘要
本发明公开了一种金属制品表面处理后工业污水的处理装置，包括反应池，反应池设有入水口及出水口，反应池内通过一号隔板、二号隔板分隔为浮渣区、净化区和净水区，一号隔板底部设有一号滤水口，二号隔板底部设有二号滤水口;所述浮渣区内设有若干去渣器，去渣器由中部的滚轴和穿套在滚轴上的碳纤维圈组成，去渣器下方设有截留网;所述净化区内设有若干碳棒，净化区对应的反应池顶部设有碱液加液口、絮凝剂加料口和酸碱度检测计。本发明与传统技术相比，能够处理多种物质混合的污水，处理效果优异。
权利要求书

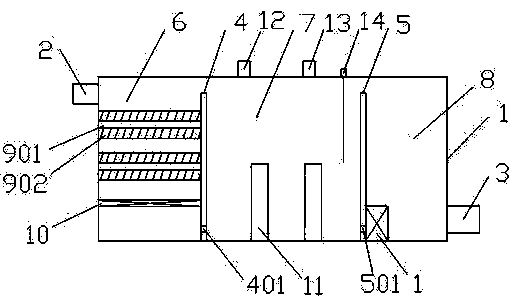

1.一种金属制品表面处理后工业污水的处理装置，包括反应池(1)，反应池(1)设有入水口(2)及出水口(3)， 其特征在于，反应池(1)内通过一号隔板(4)、二号隔板(5)分隔为浮渣区(6)、净化区(7)和净水区(8)，一号隔板(4)底部设有一号滤水口(401)，二号隔板(5)底部设有二号滤水口(501);所述浮渣区(6)内设有若干去渣器，去渣器由中部的滚轴(901)和穿套在滚轴(901)上的碳纤维圈(902)组成，去渣器下方设有截留网(10);所述净化区(7)内设有若干碳棒(11)，净化区(7)对应的反应池(1)顶部设有碱液加液口(12)、絮凝剂加料口(13)和酸碱度检测计(14)。
2.根据权利要求1所述的金属制品表面处理后工业污水的处理装置，其特征在于，所述净水区(8)底部二号滤水口(501)外侧设有滤网(15)。
说明书
一种金属制品表面处理后工业污水的处理装置
技术领域
本发明属于铁制品附件生产制造领域，具体涉及一种金属制品表面处理后工业污水的处理装置。
背景技术
金属制品表面处理后的工业污水成分复杂，不仅含有一些有机物涂料、杂质，还含有一定的酸液及重金属离子，针对这类污水，传统的污水处理设备很难同时满足多废物质的处理。
发明内容
发明目的：本发明的目的在于针对现有技术的不足，提供一种金属制品表面处理后工业污水的处理装置。
技术方案：为了达到上述发明目的，本发明具体是这样来完成的：一种金属制品表面处理后工业污水的处理装置，包括反应池，反应池设有入水口及出水口，反应池内通过一号隔板、二号隔板分隔为浮渣区、净化区和净水区，一号隔板底部设有一号滤水口，二号隔板底部设有二号滤水口;所述浮渣区内设有若干去渣器，去渣器由中部的滚轴和穿套在滚轴上的碳纤维圈组成，去渣器下方设有截留网;所述净化区内设有若干碳棒，净化区对应的反应池顶部设有碱液加液口、絮凝剂加料口和酸碱度检测计。
其中，所述净水区底部二号滤水口外侧设有滤网。
有益效果：本发明与传统技术相比，存在以下优点：
(1)通过去渣器上的碳纤维进行浮渣、杂质处理，而且当碳纤维吸附处理饱和后，只需更换新的碳纤维圈即可，更换下的碳纤维圈经清理晾干后可重复使用;
(2)净化区内先通过絮凝剂的添加进行重金属及有机物料的絮凝，而碳棒则进行大分子物质吸附;
(3)净水区内的滤网对净化区内絮凝产生的大分子进行二次拦截，保证净水区内的水质达标。
