申请日2017.08.18
公开(公告)日2017.12.12
IPC分类号C02F9/14; C02F101/10; C02F101/12; C02F101/16; C02F101/38
摘要
本发明公开了一种景观型污水环境修复分散式处理装置，包括处理池、隔板、圆形浮块和悬浮块，平流沉淀池、第一好氧池、厌氧池、第二好氧池和过滤池的上部的悬浮块种植有观赏植物，不仅使整个污水处理装置具有观赏性，大部分观赏植物还能够吸收磷酸钾、有机氮、氨和氯化物等有害物质;氧气与位于第一好氧池内的活性污泥微生物充分接触，使有机污染物进行降解，氨氮转化为硝态氨，对比传统的曝气装置，需要通过管道将曝气进气嘴与河岸上的空气压缩机接通，不便于安装，通过生物滤料轻质陶粒、中空球形氧化镁颗粒和活性氧化铝颗粒的过滤作用，达到安全排放标准。
权利要求书
1.一种景观型污水环境修复分散式处理装置，包括处理池、隔板、圆形浮块和悬浮块，其特征在于，所述处理池的内部设置有五个隔板，五个隔板将处理池从左至右依次分隔成平流沉淀池、第一好氧池、厌氧池、第二好氧池、过滤池和蓄水池，所述平流沉淀池、第一好氧池、厌氧池、第二好氧池和过滤池的上部分别设置有若干悬浮块，悬浮块上种植有观赏植物，位于左侧的四个隔板的上部分别固定嵌入有第一过滤网，位于右侧的一个隔板的下部固定嵌入有第二过滤网，所述过滤池内固定连接有四个不锈钢金属网板，四个不锈钢金属网板组成三个过滤层，三个过滤层分别填充有第一过滤物、第二过滤物和第三过滤物，所述第一好氧池和第二好氧池内分别设置有圆形浮块，圆形浮块的上部安装有空气压缩机，圆形浮块的下部固定连接有第一挂环，圆形浮块的下部设置有曝气管，曝气管的两端通过连接绳与第一挂环相连接，曝气管上固定连接有若干曝气头，曝气管的中间位置接通有曝气进气嘴，所述曝气进气嘴与空气压缩机的出风端通过软管相接通。
2.根据权利要求1所述的景观型污水环境修复分散式处理装置，其特征在于，所述第一过滤物为生物滤料轻质陶粒，第二过滤物为中空球形氧化镁颗粒，第三过滤物为活性氧化铝颗粒。
3.根据权利要求1所述的景观型污水环境修复分散式处理装置，其特征在于，所述平流沉淀池的左侧接通有污水管道。
4.根据权利要求1所述的景观型污水环境修复分散式处理装置，其特征在于，所述圆形浮块的上部固定连接有若干第二挂环，第二挂环通过尼龙绳与岸上的固定物相连接。
5.根据权利要求1所述的景观型污水环境修复分散式处理装置，其特征在于，所述圆形浮块的上部均匀开设有若干导流槽。
6.根据权利要求1所述的景观型污水环境修复分散式处理装置，其特征在于，所述连接绳上连接有若干生物填料。
7.根据权利要求6所述的景观型污水环境修复分散式处理装置，其特征在于，所述生物填料为全新料聚丙烯。
说明书
一种景观型污水环境修复分散式处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种景观型污水环境修复分散式处理装置。
背景技术
随着经济社会的快速发展和生活水平的提高，人们对生活环境的舒适度有了更高的要求，污水处理厂也不仅仅是作为污水处理设施来运行，要求也越来越高，污水处理设施对周边环境所造成的影响亟需改善，我国水污染及水资源短缺问题日益严重，对污水处理效果也提出了更高的要求。
在土地资源储备不足的条件下，急需高效稳定的处理技术，不仅满足占地面积小的客观条件，还需保障出水的稳定达标甚至深度处理和回用，因此需要一种景观生态型分散式污水处理装置来改善这种情况。
在授权公告号为CN205387529U的中国专利中公开了一种景观生态型分散式污水处理装置，包括污水池、厌氧池、盘形池、氧气泵和集水池，但是该装置存在脱氮效果不理想、污水处理效率低的缺陷。
发明内容
本发明的目的在于提供一种景观型污水环境修复分散式处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

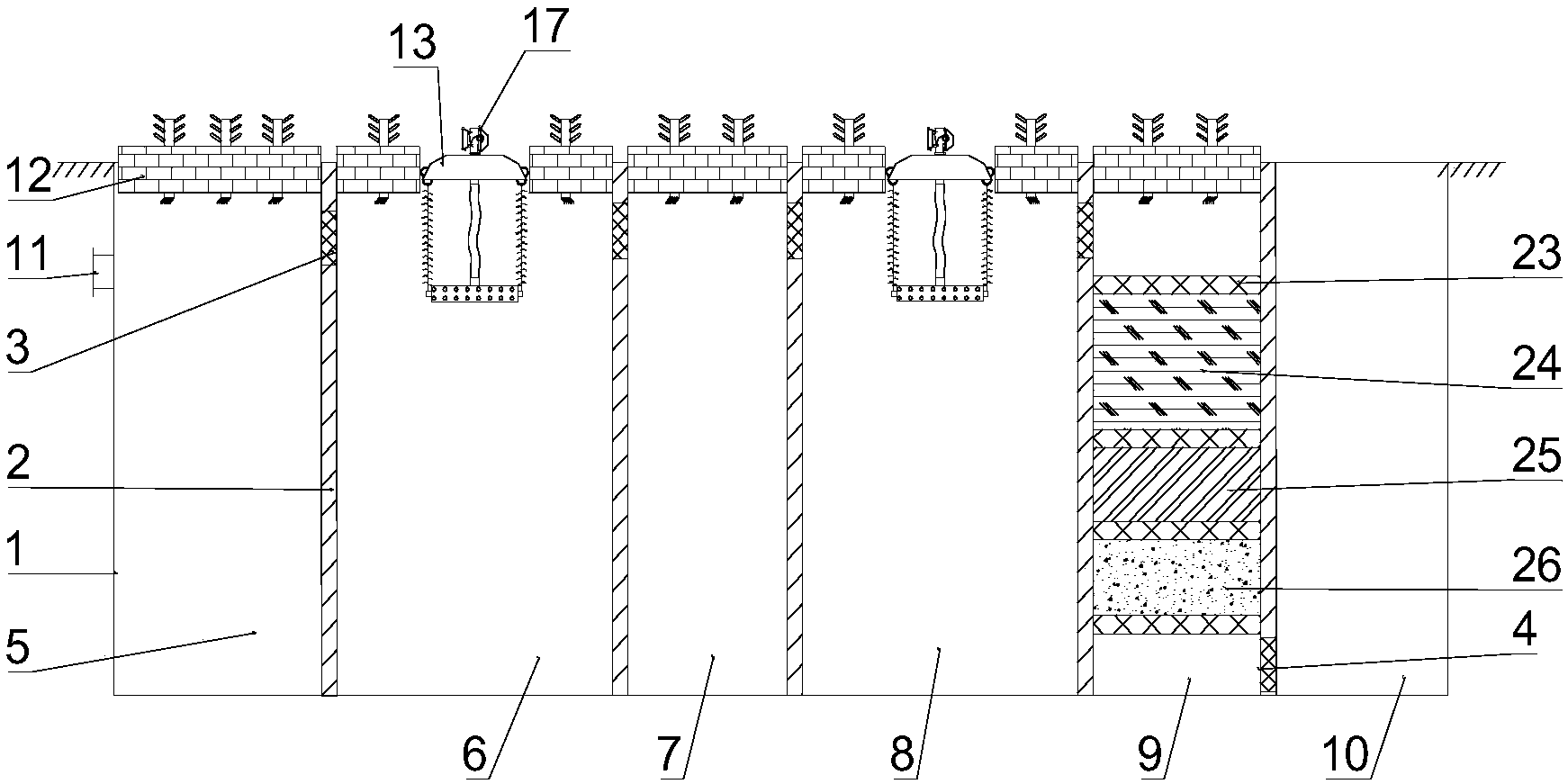

一种景观型污水环境修复分散式处理装置，包括处理池、隔板、圆形浮块和悬浮块，所述处理池的内部设置有五个隔板，五个隔板将处理池从左至右依次分隔成平流沉淀池、第一好氧池、厌氧池、第二好氧池、过滤池和蓄水池，所述平流沉淀池、第一好氧池、厌氧池、第二好氧池和过滤池的上部分别设置有若干悬浮块，悬浮块上种植有观赏植物，位于左侧的四个隔板的上部分别固定嵌入有第一过滤网，位于右侧的一个隔板的下部固定嵌入有第二过滤网，所述过滤池内固定连接有四个不锈钢金属网板，四个不锈钢金属网板组成三个过滤层，三个过滤层分别填充有第一过滤物、第二过滤物和第三过滤物，所述第一好氧池和第二好氧池内分别设置有圆形浮块，圆形浮块的上部安装有空气压缩机，圆形浮块的下部固定连接有第一挂环，圆形浮块的下部设置有曝气管，曝气管的两端通过连接绳与第一挂环相连接，曝气管上固定连接有若干曝气头，曝气管的中间位置接通有曝气进气嘴，所述曝气进气嘴与空气压缩机的出风端通过软管相接通。
作为本发明进一步的方案：所述第一过滤物为生物滤料轻质陶粒，第二过滤物为中空球形氧化镁颗粒，第三过滤物为活性氧化铝颗粒。
作为本发明再进一步的方案：所述平流沉淀池的左侧接通有污水管道。
作为本发明再进一步的方案：所述圆形浮块的上部固定连接有若干第二挂环，第二挂环通过尼龙绳与岸上的固定物相连接。
作为本发明再进一步的方案：所述圆形浮块的上部均匀开设有若干导流槽。
作为本发明再进一步的方案：所述连接绳上连接有若干生物填料。
作为本发明再进一步的方案：所述生物填料为全新料聚丙烯。
与现有技术相比，本发明的有益效果是：平流沉淀池、第一好氧池、厌氧池、第二好氧池和过滤池的上部的悬浮块种植有观赏植物，不仅使整个污水处理装置具有观赏性，大部分观赏植物还能够吸收磷酸钾、有机氮、氨和氯化物等有害物质;氧气与位于第一好氧池内的活性污泥微生物充分接触，使有机污染物进行降解，氨氮转化为硝态氨，对比传统的曝气装置，需要通过管道将曝气进气嘴与河岸上的空气压缩机接通，不便于安装，圆形浮块的上部均匀开设有若干导流槽，便于将冲向圆形浮块上的水导流走，而后第一好氧池的污水注入到厌氧池内，污水开始进行水解、酸化等一系列厌氧反应，减少硝态氨等有害物质的含量，污水注入到第二好氧池内，对剩余的有机物和氨氮进行氧化分解，污水注入到过滤池内，通过生物滤料轻质陶粒、中空球形氧化镁颗粒和活性氧化铝颗粒的过滤作用，达到安全排放标准。
