申请日2017.08.19
公开(公告)日2018.04.06
IPC分类号B01D29/01; B01D29/64; B01D29/76; B02C15/00
摘要
本实用新型涉及焚烧炉技术领域，具体为一种研磨废水的处理设备，所述管道的内底壁开设有与转盘滑动连接的圆形槽，所述转盘的上端以转轴为圆心开设有多个环形槽，所述螺纹杆位于第二齿轮的下方螺纹套接有螺帽，所述螺帽的侧壁连接有直杆，所述直杆的另一端连接有圆盘，所述圆盘上开设有多个与环形槽对应的通孔，通孔内插接有碾压杆，所述碾压杆的周向环绕有弹簧，所述弹簧的一端与碾压杆的侧壁连接，弹簧的另一端与通孔的侧壁连接，所述圆盘远离直杆的一端侧壁连接有毛刷，所述毛刷与滤网滑动连接。本实用新型具有结构简单、研磨效率高、提高了流通性、提高工作效率等特点，具有很强的实用性。
权利要求书

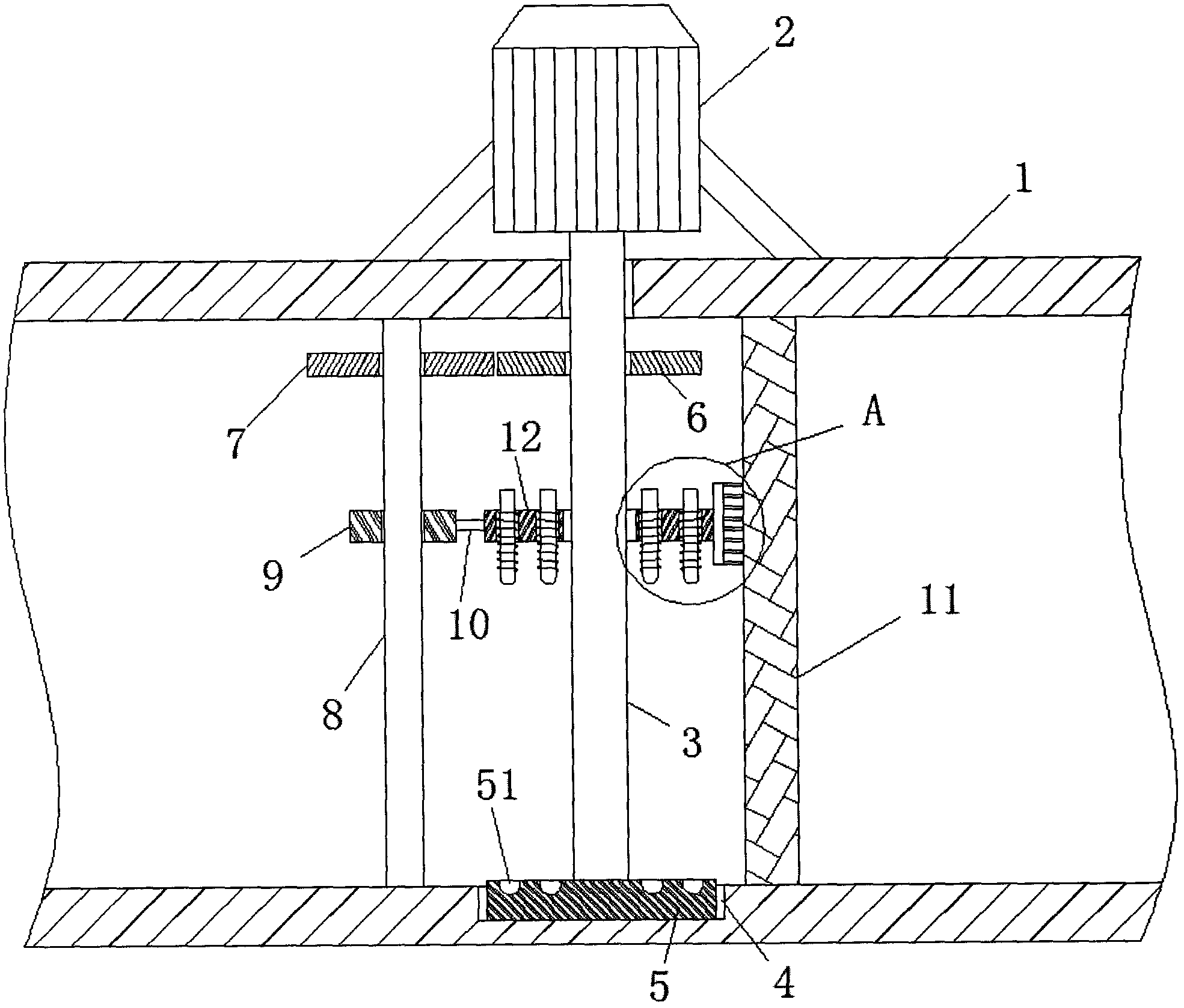

1.一种研磨废水的处理设备，包括管道(1)，管道(1)的内腔安装有滤网(11)，其特征在于：所述管道(1)的上端位于滤网(11)的左侧通过支撑杆连接有电机(2)，所述电机(2)的输出端连接有转轴(3)，转轴(3)的另一端穿过管道(1)的顶壁到达管道(1)的内腔连接有转盘(5)，所述管道(1)的内底壁开设有与转盘(5)滑动连接的圆形槽(4)，所述转盘(5)的上端以转轴(3)为圆心开设有多个环形槽(51)，所述转轴(3)位于管道(1)内的上端套接有第一齿轮(6)，所述第一齿轮(6)远离滤网(11)的一侧啮合有第二齿轮(7)，所述第二齿轮(7)的中部插接有螺纹杆(8)，所述螺纹杆(8)的两端与管道(1)的内壁转动连接，所述螺纹杆(8)位于第二齿轮(7)的下方螺纹套接有螺帽(9)，所述螺帽(9)的侧壁连接有直杆(10)，所述直杆(10)的另一端连接有圆盘(12)，且圆盘(12)螺纹套接在转轴(3)上，所述圆盘(12)上开设有多个与环形槽(51)对应的通孔(13)，通孔(13)内插接有碾压杆(14)，所述碾压杆(14)的周向环绕有弹簧(15)，所述弹簧(15)的一端与碾压杆(14)的侧壁连接，弹簧(15)的另一端与通孔(13)的侧壁连接，所述圆盘(12)远离直杆(10)的一端侧壁连接有毛刷(16)，所述毛刷(16)与滤网(11)滑动连接。
2.根据权利要求1所述的一种研磨废水的处理设备，其特征在于：所述环形槽(51)的数量多于两个，且环形槽(51)的截面呈圆弧状结构。
3.根据权利要求1所述的一种研磨废水的处理设备，其特征在于：所述通孔(13)的数量多于六个，且与同一环形槽(51)相对应的多个通孔(13)呈等距环形分布。
4.根据权利要求1所述的一种研磨废水的处理设备，其特征在于：所述碾压杆(14)的下端呈圆弧状结构。
说明书
一种研磨废水的处理设备
技术领域
本实用新型涉及废水处理技术领域，具体为一种研磨废水的处理设备。
背景技术
随着当今社会的发展，环境污染问题日益严重，在工业生产上会产生许多工业废水，工业废水中含有大量的固体颗粒，在排入到处理池中时，会严重阻碍滤布的流通性，降低了工作效率，增加了工人的工作量，为此，我们提出一种研磨废水的处理设备。
实用新型内容
本实用新型的目的在于提供一种研磨废水的处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种研磨废水的处理设备，包括管道，管道的内腔安装有滤网，所述管道的上端位于滤网的左侧通过支撑杆连接有电机，所述电机的输出端连接有转轴，转轴的另一端穿过管道的顶壁到达管道的内腔连接有转盘，所述管道的内底壁开设有与转盘滑动连接的圆形槽，所述转盘的上端以转轴为圆心开设有多个环形槽，所述转轴位于管道内的上端套接有第一齿轮，所述第一齿轮远离滤网的一侧啮合有第二齿轮，所述第二齿轮的中部插接有螺纹杆，所述螺纹杆的两端与管道的内壁转动连接，所述螺纹杆位于第二齿轮的下方螺纹套接有螺帽，所述螺帽的侧壁连接有直杆，所述直杆的另一端连接有圆盘，且圆盘螺纹套接在转轴上，所述圆盘上开设有多个与环形槽对应的通孔，通孔内插接有碾压杆，所述碾压杆的周向环绕有弹簧，所述弹簧的一端与碾压杆的侧壁连接，弹簧的另一端与通孔的侧壁连接，所述圆盘远离直杆的一端侧壁连接有毛刷，所述毛刷与滤网滑动连接。
优选的，所述环形槽的数量多于两个，且环形槽的截面呈圆弧状结构。
优选的，所述通孔的数量多于六个，且与同一环形槽相对应的多个通孔呈等距环形分布。
优选的，所述碾压杆的下端呈圆弧状结构。
与现有技术相比，本实用新型的有益效果是：本研磨废水的处理设备，污水从管道的左侧流入，接通外部电源，电机启动，通过加入第一齿轮和第二齿轮，转轴和螺纹杆上的螺纹反向设置，转轴、转盘和螺纹杆同时转动，转盘转动对圆形槽内的固体颗粒进行研磨，螺帽、直杆和圆盘不转动，在螺纹作用下，螺帽、直杆和圆盘向下移动，毛刷将滤网表面的颗粒物质清扫下来，当碾压杆与转盘上的环形槽接触时，对掉落在环形槽内的固体颗粒进行碾压压碎，研磨成小颗粒后通过滤网流入到处理池中，然后电机反转，带动螺帽和圆盘上升，毛刷继续将脏物扫落下来，通过螺帽和圆盘的上下移动，可将固体颗粒研磨，增加污水的流通性，本实用新型具有结构简单、研磨效率高、提高了流通性、提高工作效率等特点，具有很强的实用性。
