申请日2017.08.19
公开(公告)日2018.03.16
IPC分类号F16L9/14; F16L11/08; F16L11/12; F16L25/14; F16L47/06
摘要
本实用新型公开了一种分户式一体化污水处理用新型管道，包括管道本体，管道本体的外侧设置有外管体，外管体的一侧设置有石棉网层，石棉网层的一侧设置有金属网层，金属网层的一侧设置有硬质聚氯乙烯(UPVC)内管，管道本体的一端设置有固定块，固定块的四周设置有固定孔，固定块的一端的一侧设置有凹槽，固定块的一侧设置有固定接头，固定接头的四周设置有固定孔，固定接头的两端均设置有凸块，本实用新型固定接头的内侧设置有连接口，连接口分为第一连接口、第二连接口和第三连接口，外管体的表面设置有倒挂勾固定块，多个连接口的设计使得能够连接不同规格的管道，同时通过倒挂勾固定块在对管道本体进行固定时提供着力点，提高固定效果。
权利要求书

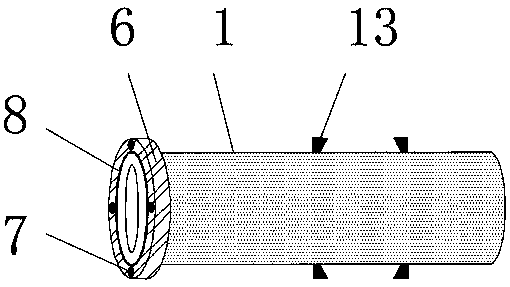

1.一种分户式一体化污水处理用新型管道，包括管道本体(1)，其特征在于：所述管道本体(1)的外侧设置有外管体(2)，所述外管体(2)的一侧设置有石棉网层(3)，所述石棉网层(3)的一侧设置有金属网层(4)，所述金属网层(4)的一侧设置有硬质聚氯乙烯(UPVC)内管(5)，所述管道本体(1)的一端设置有固定块(6)，所述固定块(6)的四周设置有固定孔(7)，所述固定块(6)的一端的一侧设置有凹槽(8)，所述固定块(6)的一侧设置有固定接头(9)，所述固定接头(9)的四周设置有固定孔(7)，所述固定接头(9)的两端均设置有凸块(10)，所述固定接头(9)的内侧设置有连接口(11)，所述连接口(11)分为第一连接口(111)、第二连接口(112)和第三连接口(113)，所述连接口(11)的内侧设置有防滑垫(12)，所述外管体(2)的表面设置有倒挂勾固定块(13)。
2.根据权利要求1所述的一种分户式一体化污水处理用新型管道，其特征在于：所述倒挂勾固定块(13)与管道本体(1)通过热熔连接。
3.根据权利要求1所述的一种分户式一体化污水处理用新型管道，其特征在于：所述金属网层(4)由金属箔和玻璃纤维毡复合制成。
4.根据权利要求1所述的一种分户式一体化污水处理用新型管道，其特征在于：所述外管体(2)为一种PP材质的构件。
5.根据权利要求1所述的一种分户式一体化污水处理用新型管道，其特征在于：所述固定块(6)与管道本体(1)通过热熔连接。
6.根据权利要求1所述的一种分户式一体化污水处理用新型管道，其特征在于：所述凹槽(8)的底端设置有密封垫，所述凹槽(8)和凸块(10)配合使用。
7.根据权利要求1所述的一种分户式一体化污水处理用新型管道，其特征在于：所述管道本体(1)的表面设置有抗氧化涂层和抗热涂层。
说明书
一种分户式一体化污水处理用新型管道
技术领域
本实用新型涉及管道领域，具体为一种分户式一体化污水处理用新型管道。
背景技术
目前，现有的管道，在低温或其他恶劣的天气情况下，管道保温性能与耐冲击的性能常常受到考验，若是保温性能与耐冲击的性能不力，将很难抵挡各种伤害，致使使用质量难以保证，浪费资源，尤其是冬季保温性能不好的情况下致使管道内的液体结冰，影响管道的正常使用，由于管道的口径的大小不一，在对不同口径的管道进行连接时，便会十分的麻烦，且由于现在的楼层普遍较高，那么需要对管道进行固定。
因此，需要设计一种分户式一体化污水处理用新型管道来解决此类问题。
实用新型内容
本实用新型的目的在于提供一种分户式一体化污水处理用新型管道，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种分户式一体化污水处理用新型管道，包括管道本体，所述管道本体的外侧设置有外管体，所述外管体的一侧设置有石棉网层，所述石棉网层的一侧设置有金属网层，所述金属网层的一侧设置有硬质聚氯乙烯(UPVC)内管，所述管道本体的一端设置有固定块，所述固定块的四周设置有固定孔，所述固定块的一端的一侧设置有凹槽，所述固定块的一侧设置有固定接头，所述固定接头的四周设置有固定孔，所述固定接头的两端均设置有凸块，所述固定接头的内侧设置有连接口，所述连接口分为第一连接口、第二连接口和第三连接口，所述连接口的内侧设置有防滑垫，所述外管体的表面设置有倒挂勾固定块。
进一步的，所述倒挂勾固定块与管道本体通过热熔连接。
进一步的，所述金属网层由金属箔和玻璃纤维毡复合制成。
进一步的，所述外管体为一种PP材质的构件。
进一步的，所述固定块与管道本体通过热熔连接。
进一步的，所述凹槽的底端设置有密封垫，所述凹槽和凸块配合使用。
进一步的，所述管道本体的表面设置有抗氧化涂层和抗热涂层。
与现有技术相比，本实用新型的有益效果是：该种分户式一体化污水处理用新型管道，管道本体的外侧设置有外管体，外管体的一侧设置有石棉网层，石棉网层的一侧设置有金属网层，金属网层的一侧设置有硬质聚氯乙烯(UPVC)内管，使得水管不仅结实牢固和经久耐用，硬质聚氯乙烯(UPVC)内管较高的抗冲击性能和耐化学性能，同时防止冬季在低温情况下水管内水冻结的情况发生，管道本体的一端设置有固定块，固定块的四周设置有固定孔，固定块的一端的一侧设置有凹槽，固定块的一侧设置有固定接头，固定接头的四周设置有固定孔，固定接头的两端均设置有凸块，通过固定孔、凹槽和凸块的配合使用，使得管道本体连接不仅方便，而且连接牢固，防止泄露，固定接头的内侧设置有连接口，连接口分为第一连接口、第二连接口和第三连接口，外管体的表面设置有倒挂勾固定块，多个连接口的设计使得固定接头能够连接不同规格的管道，同时通过倒挂勾固定块在对管道本体进行固定时提供着力点，提高固定效果。
