申请日2017.08.19
公开(公告)日2018.04.06
IPC分类号B01F11/00; B01F13/08; C02F1/52
摘要
本实用新型公开了一种制衣厂废水的处理设备，包括沉淀池和T型杆，所述沉淀池的上端侧壁固定连接支撑板的下端面，所述支撑板的上端面固定连接支杆的下端，本实用新型通过加入支撑板、支杆、弹簧、限位杆、滑块和电磁铁等结构，沉淀池中加入聚合氯化铝溶液，当需要进一步提高处理废水的效果时，电磁铁吸引永磁体，滑块向上移动，拉伸了弹簧，使第一连接杆带动转盘转动，从而使T型杆上下移动，通过第三连接杆的作用，使第四连接杆发生摆动，再将电磁铁断电，滑块在弹簧的作用下，上下颤动，使第四连接杆在沉淀池中摆动直到停止，进一步使聚合氯化铝溶液与废水充分混合，增加了混凝沉淀的效果。
权利要求书

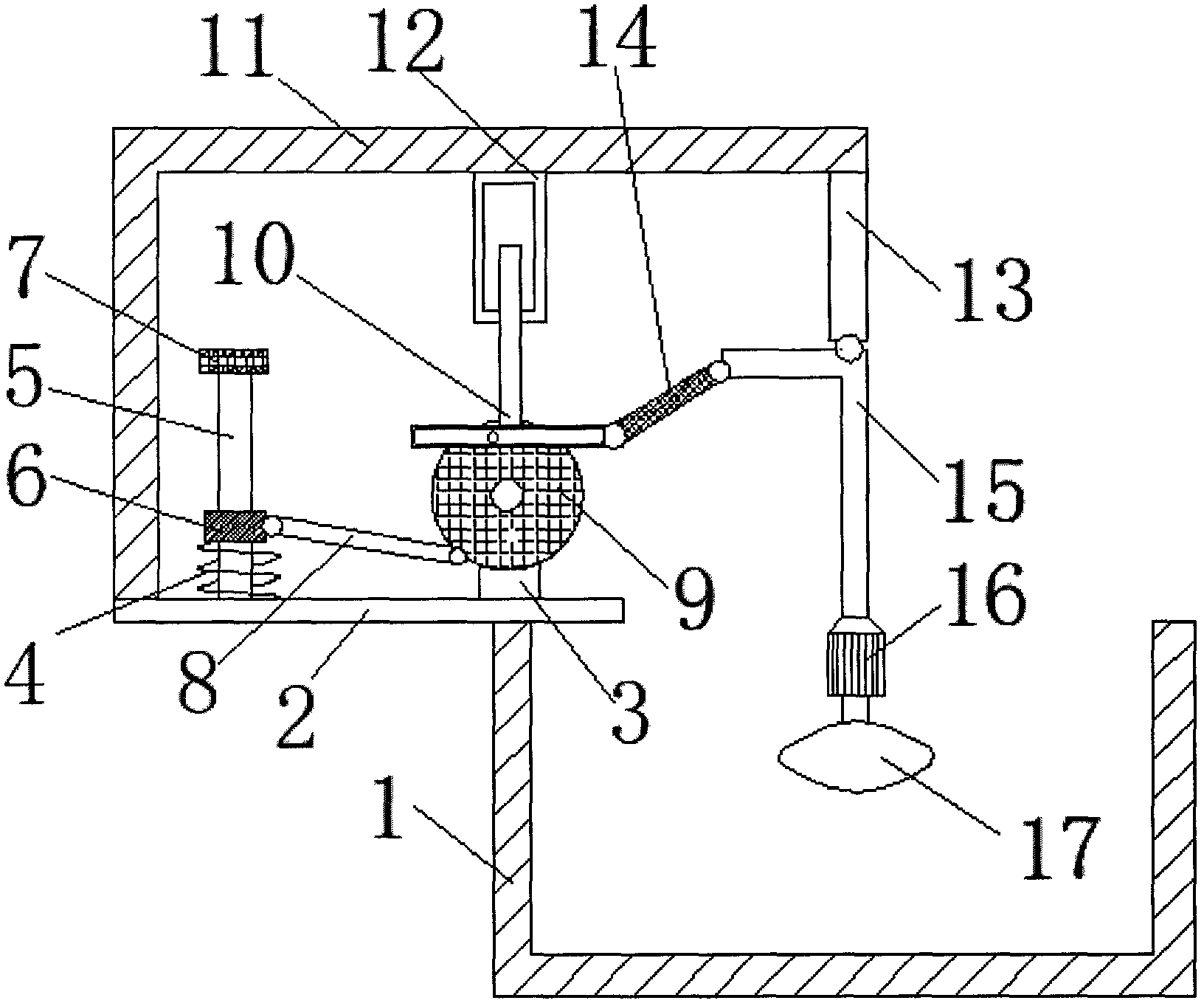

1.一种制衣厂废水的处理设备，包括沉淀池(1)和T型杆(10)，其特征在于：所述沉淀池(1)的上端侧壁固定连接支撑板(2)的下端面，所述支撑板(2)的上端面固定连接支杆(3)的下端，所述支杆(3)的上端转动连接转盘(9)的后侧中心，所述转盘(9)的侧壁边缘铰接第一连接杆(8)的一端，所述第一连接杆(8)的另一端铰接滑块(6)的侧壁，所述滑块(6)内设有永磁体，所述滑块(6)上活动插接有限位杆(5)，所述限位杆(5)的下端与支撑板(2)的上端面固定连接，所述限位杆(5)的上端固定连接有电磁铁(7)，所述限位杆(5)上套接有弹簧(4)，所述滑块(6)通过弹簧(4)与支撑板(2)的上端面连接，所述支撑板(2)上端面远离转盘(9)的一侧固定连接第二连接杆(11)竖直一段的下端;
所述T型杆(10)水平一段内开设有条形空腔，所述转盘(9)的前侧边缘垂直固定连接固定杆的一端，所述固定杆的另一端活动插接在条形空腔内，所述T型杆(10)竖直一段的上端活动插接在套筒(12)内，所述套筒(12)的上端与第二连接杆(11)水平一段的下端面固定连接，所述T型杆(10)水平一段远离限位杆(5)的一端铰接第三连接杆(14)的一端，所述第三连接杆(14)的另一端铰接第四连接杆(15)水平一段的一端，所述第四连接杆(15)的直角处铰接支撑杆(13)的下端，所述支撑杆(13)的上端与第二连接杆(11)水平一段的下端面固定连接，所述第四连接杆(15)竖直一段的下端固定连接电机(16)的底端，所述电机(16)的输出端固定连接搅拌叶(17)的边缘，且搅拌叶(17)位于沉淀池(1)内。
2.根据权利要求1所述的一种制衣厂废水的处理设备，其特征在于：所述搅拌叶(17)为椭圆形结构。
3.根据权利要求1所述的一种制衣厂废水的处理设备，其特征在于：所述第二连接杆(11)为L型结构。
4.根据权利要求1所述的一种制衣厂废水的处理设备，其特征在于：所述第四连接杆(15)为L型结构。
5.根据权利要求1所述的一种制衣厂废水的处理设备，其特征在于：所述限位杆(5)位于支杆(3)的左侧。
说明书
一种制衣厂废水的处理设备
技术领域
本实用新型涉及环保领域，具体为一种制衣厂废水的处理设备。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。现在制衣厂废水的处理一般使用聚合氯化铝混凝沉淀，由于将聚合氯化铝溶液倒入沉淀池，一般都由人工搅拌，使聚合氯化铝溶液与废水充分混合，人工搅拌不仅耗时耗力，而且混合效果不理想。
实用新型内容
本实用新型的目的在于提供一种制衣厂废水的处理设备，以解决上述背景技术中提出的问题。
一种制衣厂废水的处理设备，包括沉淀池和T型杆，所述沉淀池的上端侧壁固定连接支撑板的下端面，所述支撑板的上端面固定连接支杆的下端，所述支杆的上端转动连接转盘的后侧中心，所述转盘的侧壁边缘铰接第一连接杆的一端，所述第一连接杆的另一端铰接滑块的侧壁，所述滑块内设有永磁体，所述滑块上活动插接有限位杆，所述限位杆的下端与支撑板的上端面固定连接，所述限位杆的上端固定连接有电磁铁，所述限位杆上套接有弹簧，所述滑块通过弹簧与支撑板的上端面连接，所述支撑板上端面远离转盘的一侧固定连接第二连接杆竖直一段的下端;
所述T型杆水平一段内开设有条形空腔，所述转盘的前侧边缘垂直固定连接固定杆的一端，所述固定杆的另一端活动插接在条形空腔内，所述T型杆竖直一段的上端活动插接在套筒内，所述套筒的上端与第二连接杆水平一段的下端面固定连接，所述T型杆水平一段远离限位杆的一端铰接第三连接杆的一端，所述第三连接杆的另一端铰接第四连接杆水平一段的一端，所述第四连接杆的直角处铰接支撑杆的下端，所述支撑杆的上端与第二连接杆水平一段的下端面固定连接，所述第四连接杆竖直一段的下端固定连接电机的底端，所述电机的输出端固定连接搅拌叶的边缘，且搅拌叶位于沉淀池内。
优选的，所述搅拌叶为椭圆形结构。
优选的，所述第二连接杆为L型结构。
优选的，所述第四连接杆为L型结构。
优选的，所述限位杆位于支杆的左侧。
与现有技术相比，本实用新型的有益效果是：本实用新型通过加入支撑板、支杆、弹簧、限位杆、滑块和电磁铁等结构，沉淀池中加入聚合氯化铝溶液，通过接通外部电源，启动电机，使搅拌叶在废水中旋转，使聚合氯化铝溶液与废水充分搅拌，使混凝沉淀效果更佳，当需要进一步提高处理废水的效果时，将电磁铁通电，此时，电磁铁吸引永磁体，滑块向上移动，拉伸了弹簧，使第一连接杆带动转盘转动，从而使T型杆上下移动，通过第三连接杆的作用，使第四连接杆发生摆动，再将电磁铁断电，滑块在弹簧的作用下，上下颤动，使第四连接杆在沉淀池中摆动直到停止，进一步使聚合氯化铝溶液与废水充分混合，增加了混凝沉淀的效果。
