申请日2018.08.02
公开(公告)日2018.11.30
IPC分类号C02F9/14
摘要
本发明公开了一种煤化工废水深度处理系统及其处理方法，煤化工废水深度处理系统包括有顺次连通的流化反应床、混凝反应池和沉淀池，以及COD降解剂加药装置和PAM加药装置;COD降解剂加药装置与流化反应床连通，PAM加药装置与混凝反应池连通，沉淀池的污泥出口与流化反应床连通。本发明利用COD降解剂分解煤化工废水COD，混凝沉淀去除废水中悬浮物、COD，沉淀池回流等原理，去除废水中COD和杂质，达到煤化工废水深度处理的目的，满足国家《炼焦工业污染物排放标准》(GB16171‑2012)中表2规定的直接排放标准中的最高限值标准CODcr≤80mg/L要求。
权利要求书
1.一种煤化工废水深度处理系统，其特征在于：包括有顺次连通的流化反应床、混凝反应池和沉淀池，以及COD降解剂加药装置和PAM加药装置;所述的COD降解剂加药装置与流化反应床连通，所述的PAM加药装置与混凝反应池连通，所述的沉淀池的污泥出口与流化反应床连通。
2.根据权利要求1所述的一种煤化工废水深度处理系统，其特征在于：所述的流化反应床包括有流化床体和设置于流化床体底部的曝气装置。
3.根据权利要求2所述的一种煤化工废水深度处理系统，其特征在于：所述的流化床体选用陶土流化床体;所述的曝气装置选用微孔曝气器。
4.根据权利要求1所述的一种煤化工废水深度处理系统，其特征在于：所述的COD降解剂加药装置包括有COD配药槽、以及连接于COD配药槽和流化反应床之间的COD加药泵。
5.根据权利要求1所述的一种煤化工废水深度处理系统，其特征在于：所述的PAM加药装置包括有PAM配药槽、以及连接于PAM配药槽和混凝反应池之间的PAM加药泵。
6.根据权利要求1所述的一种煤化工废水深度处理系统，其特征在于：所述的混凝反应池内设置有搅拌机。
7.根据权利要求1所述的一种煤化工废水深度处理系统，其特征在于：所述的沉淀池内设置有刮泥机，所述的混凝反应池通过导流筒与沉淀池连通，所述的沉淀池通过污泥回流泵与流化反应床连通。
8.根据权利要求1所述的一种煤化工废水深度处理系统的处理方法，其特征在于：具体包括有以下步骤：
(1)、煤化工废水通过进水管道进入流化反应床内部，COD降解剂加药装置将COD降解剂投加到流化反应床内，同时沉淀池将沉淀的污泥回流至流化反应床内，三者在流化床内进行反应，同时流化反应床内的曝气装置进行曝气，使流化床体处于悬浮状态，煤化工废水在流化反应床反应后，进入混凝反应池;
(2)、PAM加药装置将PAM投加到混凝反应池内，流化处理后的煤化工废水与PAM在混凝反应池搅拌，形成矾花;
(3)、混凝反应池的出水沿导流筒流至沉淀池，在沉淀池沉淀，污泥通过刮泥机刮到沉淀池底部，通过污泥回流泵回流至流化反应床。
9.根据权利要求8所述的处理方法，其特征在于：所述的煤化工废水在流化反应床内停留反应的时间为2-3小时。
10.根据权利要求8所述的处理方法，其特征在于：所述的沉淀池内浓度高的污泥排入压滤机。
说明书
一种煤化工废水深度处理系统及其处理方法
技术领域
本发明涉及废水处理领域，具体是一种煤化工废水深度处理系统及其处理方法。
背景技术
煤化工行业废水经过生化处理，出水COD在200-300mg/L，达不到国家《炼焦工业污染物排放标准》(GB16171-2012)中表2规定的直接排放标准中的最高限值标准CODcr≤80mg/L要求，需要进行深度处理，目前很多煤化工废水的深度处理方法，存在能耗大、投加药剂量及不达标等现象。
发明内容
本发明要解决的技术问题是提供一种煤化工废水深度处理系统及其处理方法，利用COD降解剂分解煤化工废水COD，混凝沉淀去除废水中悬浮物、COD，沉淀池回流等原理，去除废水中COD和杂质，达到煤化工废水深度处理的目的，满足国家《炼焦工业污染物排放标准》(GB16171-2012)中表2规定的直接排放标准中的最高限值标准CODcr≤80mg/L要求。
本发明的技术方案为：

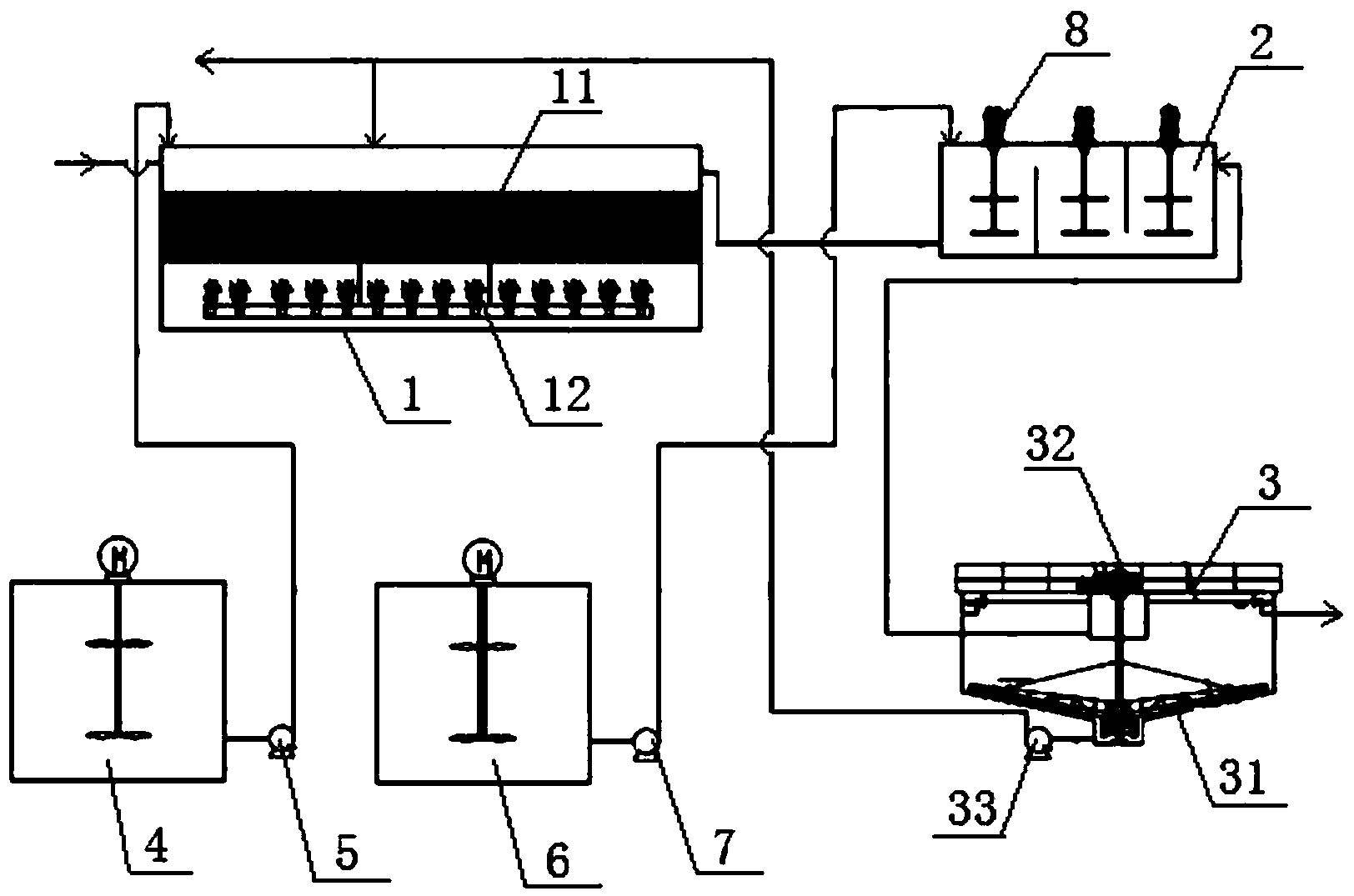

一种煤化工废水深度处理系统，包括有顺次连通的流化反应床、混凝反应池和沉淀池，以及COD降解剂加药装置和PAM加药装置;所述的COD降解剂加药装置与流化反应床连通，所述的PAM加药装置与混凝反应池连通，所述的沉淀池的污泥出口与流化反应床连通。
所述的流化反应床包括有流化床体和设置于流化床体底部的曝气装置，
所述的流化床体选用陶土流化床体;所述的曝气装置选用微孔曝气器。
所述的COD降解剂加药装置包括有COD配药槽、以及连接于COD配药槽和流化反应床之间的COD加药泵。
所述的PAM加药装置包括有PAM配药槽、以及连接于PAM配药槽和混凝反应池之间的PAM加药泵。
所述的混凝反应池内设置有搅拌机。
所述的沉淀池内设置有刮泥机，所述的混凝反应池通过导流筒与沉淀池连通，所述的沉淀池通过污泥回流泵与流化反应床连通。
一种煤化工废水深度处理系统的处理方法，具体包括有以下步骤：
(1)、煤化工废水通过进水管道进入流化反应床内部，COD降解剂加药装置将COD降解剂投加到流化反应床内，同时沉淀池将沉淀的污泥回流至流化反应床内，三者在流化床内进行反应，同时流化反应床内的曝气装置进行曝气，使流化床体处于悬浮状态，煤化工废水在流化反应床反应后，进入混凝反应池;
(2)、PAM加药装置将PAM投加到混凝反应池内，流化处理后的煤化工废水与PAM在混凝反应池搅拌，形成矾花;
(3)、混凝反应池的出水沿导流筒流至沉淀池，在沉淀池沉淀，污泥通过刮泥机刮到沉淀池底部，通过污泥回流泵回流至流化反应床。
所述的煤化工废水在流化反应床内停留反应的时间为2-3小时。
所述的沉淀池内浓度高的污泥排入压滤机。
本发明的优点：
煤化工生化出水进入流化反应床，在流化反应床内投加COD降解剂，同时回流沉淀池内的污泥，三者在流化反应床内反应，流化反应床采用陶土颗粒作为床载体，在底部曝气作用下，处于悬浮状态，增加废水接触面积，同时具有吸附降解作用，回流沉淀池的污泥主要是将未反应的COD降解剂重新回用，同时增加絮凝载体，在保证COD(化学需氧量)达标前提下，提高COD降解剂利用率，降低运行成本;而经过流化反应床处理后的废水自流入混凝反应池，投加PAM(聚丙烯酰胺)，进行絮凝反应，最后废水在沉淀池沉淀，清水排放，出水中COD在80mg/L以下。
