申请日2018.08.02
公开(公告)日2018.11.30
IPC分类号C02F9/14
摘要
本发明提供一种复合式园林污水处理方法，利用汇集组件、过滤组件、好氧组件、厌氧组件、分离组件和控制组件实现园林污水处理质量的工艺控制，持续地监测了污水质量，包括对化学需氧量和颗粒物数量的监测，并对污水和污泥进行回收利用;本发明的复合式园林污水处理方法使得污水净化质量高、控制高效，具有较好的应用特点。
权利要求书
1.一种复合式园林污水处理方法，包括：
汇集组件，用于汇集园林内各渠道的污水;
过滤组件，用于过滤园林污水汇集单元汇集到的污水;
好氧组件，用于对过滤组件过滤后的污水进行好氧处理;
厌氧组件，用于对好氧处理后的污水进行厌氧处理;
分离组件，用于分离出污水中的污泥和污水;
控制组件，用于对分离污水和污泥的流向作出控制;
其特征在于：园林污水依次经汇集组件、过滤组件、好氧组件、厌氧组件和分离组件之后，分离出的污水经化学需氧量监测单元和颗粒物数量监测单元，如果化学需氧量超出预定数值范围，控制组件控制污水经旁路回到过滤组件与好氧组件之间;如果颗粒物数量超出预定数值范围，控制污水经旁路回到汇集组件和过滤组件之间;
其中，化学需氧量监测单元包括：对流动污水每隔20秒至10分钟取样的取样器，对取样的污水进行质量和/或体积度量的计量器，添加用于与污水发生反应的试剂添加器和反应发生器，检测反应后的污水混合物光度的光学检测器，以及数据显示器和数据运算存储器;
颗粒物数量监测单元包括：对流动污水截面每隔30秒至12分钟成像的的光学成像器，对一定时间内的若干成像图片进行二值化处理后识别颗粒物识别计数器，对若干成像图片的颗粒物数量加权处理后得到颗粒物数量的运算器。
2.根据权利要求1所述的复合式园林污水处理方法，其特征在于：汇集组件包括园林的屋面天沟、污水管、化粪池、氧化塘、湿地处理池、暗沟排水和闸门井;汇集组件在汇集园林内各渠道污水过程中，加入重量配比介于2.3-3.5的植物淀粉和聚合氯化物的混合物;如果颗粒物数量监测单元监测到颗粒物数量持续大于两个小时超过预定数值范围，在汇集组件加大上述混合物的加入量。
3.根据权利要求1所述的复合式园林污水处理方法，其特征在于：过滤组件包括秸秆床粗过滤组件和石英砂细过滤组件，且控制组件能够控制污水只流经所述秸秆床粗过滤组件或所述石英砂细过滤组件之一，或者依次流经粗过滤组件和细过滤组件。
4.根据权利要求1所述的复合式园林污水处理方法，其特征在于：分离组件为带式压滤机或者板框压滤机，还包括：
位于压滤机之后的污泥利用组件，用于对分离出的污泥进行再利用;
位于压滤机之后的回用水存储池，用于对经处理的合格水回收存储，园林再利用。
5.根据权利要求4所述的复合式园林污水处理方法，其特征在于：所述控制组件包括：
临近且位于回用水存储池之前的第一阀门，用于控制分离污水回用;
位于旁路上的第二阀门，用于控制分离污水经旁路回到过滤组件与好氧组件之间;
位于旁路上的第三阀门，用于控制分离污水经旁路回到汇集组件和过滤组件之间。
6.根据权利要求4所述的复合园林污水处理方法，其特征在于：所述污泥利用组件用于生产沼气或者污泥加工后直接用于园林培土。
7.根据权利要求4所述的复合园林污水处理方法，其特征在于：所述控制组件还包括：
控制器，用于机房电连接控制全部阀门或者无线控制全部阀门。
8.根据权利要求1所述的复合园林污水处理方法，其特征在于：所述好氧组件和厌氧组件中均包括加药装置，在好氧组件中通过加药装置加入每升污水1.2-1.8mg的漂白粉，在厌氧组件中通过加药装置加入每升污水3.2-5.0g的混凝剂。
9.根据权利要求8所述的复合园林污水处理方法，其特征在于：所述好氧组件和厌氧组件均采用生物膜法，污水流经具有微生物繁殖的载体表面，同时具有足够的水力停留时间，对污水进行脱氮脱磷。
10.根据权利要求1所述的复合园林污水处理方法，其特征在于：所述控制组件还包括：
控制器，与化学需氧量监测单元和颗粒物数量监测单元通信连接，用于根据化学需氧量监测单元和颗粒物数量监测单元监测到的数据，控制污水处理的流量。
说明书
一种复合式园林污水处理方法
技术领域
本发明涉及一种污水处理方法，尤其涉及园林污水的处理方法。
背景技术
不论园林的大小和好坏，园林污水是现代城市生活中的常见污水。许多情况下，日积月累的园林用水成为废水，虽然没有像化工污水那样的污染程度，但也被白白排放浪费掉。目前，节约资源特别是宝贵的水资源是国家包括许多行政单位的重点工作。也有不少企事业单位，计划着或已经进行着园林污水的回收利用工作，但并不如人意。
已有技术CN206940607介绍了一种园林污水净化装置，利用絮凝剂将污水中的杂质通过沉降方式沉降，然后排污管排出，将净化后的水体重新排放到水体中，实现水循环;然而这里并无一个工艺流程的处理方法，而且其排水水质难以得到保证。
已有技术CN107311247介绍了一种园林污水处理方法，采用自制的污水处理剂对污水中杂质，能有效去除污水中的氮氧化物、磷化物并且pH调节至中性，处理后的污水可用于景观用水，然后用于园林植物的灌溉，而过滤得到的污泥可用于园林植物的肥料，达到变废为宝的目的，具有良好的市场前景。发明人认为园林污水的氮氧化物、磷化物并不是主要问题，因为园林污水本身的这两类化合物很少，而且重点污水处理剂的使用并不利于园林污水质量的保证。
发明内容
为解决至少上述提出的问题，本发明的目的是提供一种复合式园林污水处理方法，利用汇集组件、过滤组件、好氧组件、厌氧组件、分离组件和控制组件实现园林污水处理质量的工艺控制，持续地监测了污水质量，包括对化学需氧量和颗粒物数量的监测，并对污水和污泥进行回收利用。
本发明为了实现上述目的，通过以下技术方案实现。
一种复合式园林污水处理方法，包括：
汇集组件，用于汇集园林内各渠道的污水;
过滤组件，用于过滤园林污水汇集单元汇集到的污水;
好氧组件，用于对过滤组件过滤后的污水进行好氧处理;
厌氧组件，用于对好氧处理后的污水进行厌氧处理;
分离组件，用于分离出污水中的污泥和污水;
控制组件，用于对分离污水和污泥的流向作出控制;

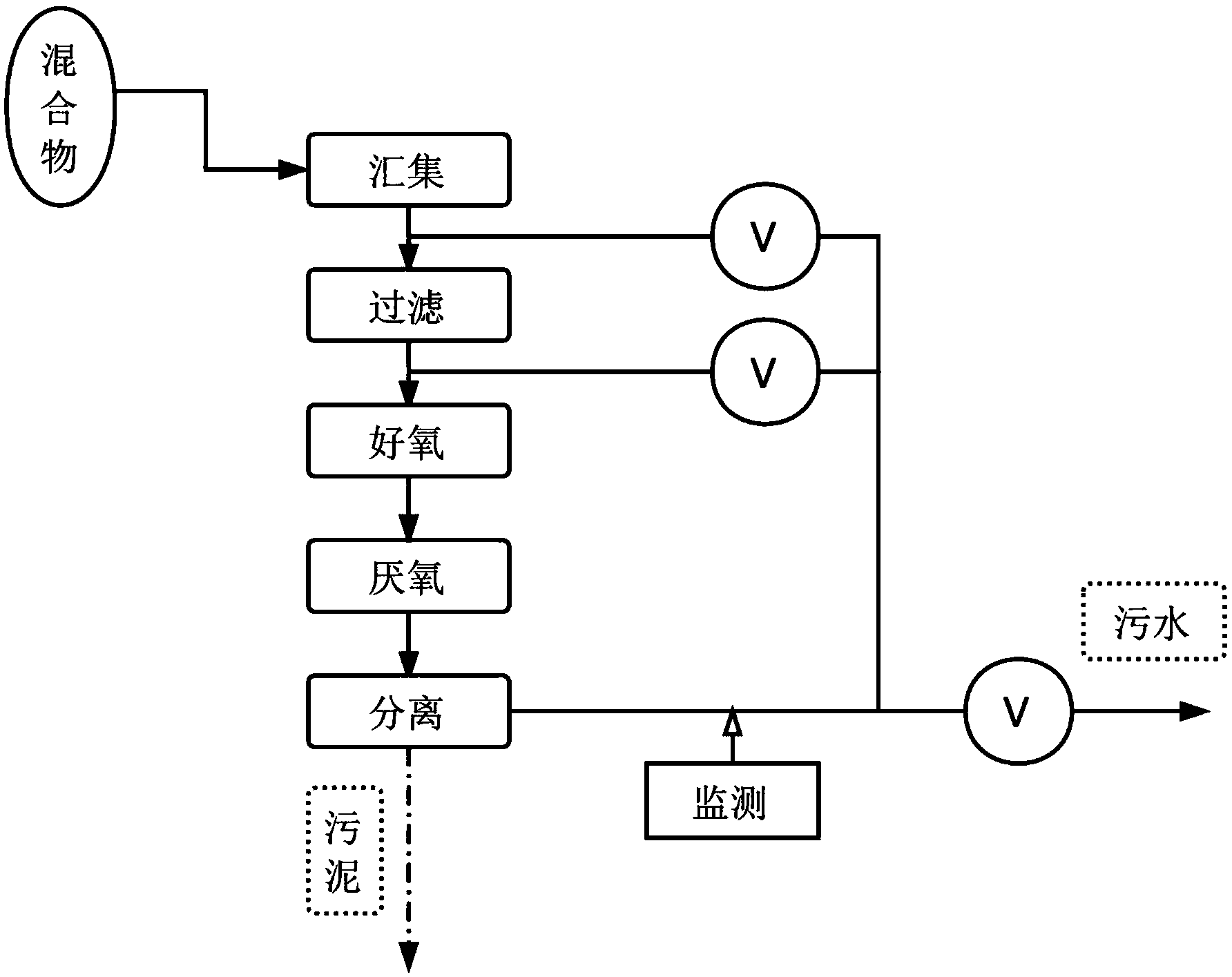

这样，园林污水依次经汇集组件、过滤组件、好氧组件、厌氧组件和分离组件之后，分离出的污水经化学需氧量监测单元和颗粒物数量监测单元，如果化学需氧量超出预定数值范围，控制组件控制污水经旁路回到过滤组件与好氧组件之间;如果颗粒物数量超出预定数值范围，控制污水经旁路回到汇集组件和过滤组件之间。
其中的化学需氧量监测单元包括：对流动污水每隔20秒至10分钟取样器，对取样的污水进行质量和/或体积度量的计量器，添加用于与污水发生反应的试剂添加器和反应发生器，检测反应后的污水混合物光度的光学检测器，以及数据显示器和数据运算存储器;
颗粒物数量监测单元包括：对流动污水截面每隔30秒至12分钟的光学成像器，对一定时间内的若干成像图片进行二值化处理后识别颗粒物识别计数器，对若干成像图片的颗粒物数量加权处理后得到颗粒物数量的运算器。
优选地，汇集组件包括园林的屋面天沟、污水管、化粪池、氧化塘、湿地处理池、暗沟排水和闸门井;汇集组件在汇集园林内各渠道污水过程中，加入重量配比介于2.3-3.5的植物淀粉和聚合氯化物的混合物;如果颗粒物数量监测单元监测到颗粒物数量持续大于两个小时超过预定数值范围，在汇集组件加大上述混合物的加入量。
优选地，过滤组件包括秸秆床粗过滤组件和石英砂细过滤组件，且控制组件能够控制污水只流经所述秸秆床粗过滤组件或所述石英砂细过滤组件之一，或者依次流经粗过滤组件和细过滤组件。
优选地，分离组件为带式或者板框压滤机，还包括：位于压滤机之后的污泥利用组件，用于对分离出的污泥进行再利用;位于压滤机之后的回用水存储池，用于对经处理的合格水回收存储，园林再利用。
优选地，控制组件包括临近且位于回用水存储组件之前的第一阀门，用于控制分离污水回用;位于旁路上的第二阀门，用于控制分离污水经旁路回到过滤组件与好氧组件之间;位于旁路上的第三阀门，用于控制分离污水经旁路回到汇集组件和过滤组件之间。
优选地，污泥利用组件用于生产沼气或者污泥加工后直接用于园林培土。
优选地，控制组件还包括：控制器，用于机房电连接控制全部阀门或者无线控制全部阀门。
优选地，好氧组件和厌氧组件中均包括加药装置，在好氧组件中通过加药装置加入每升污水1.2-1.8mg的漂白粉，在厌氧组件中通过加药装置加入每升污水3.2-5.0g的混凝剂。
优选地，好氧组件和厌氧组件均采用生物膜法，污水流经具有微生物繁殖的载体表面，同时具有足够的水力停留时间，对污水进行脱氮脱磷。
优选地，控制组件还包括：控制器，与化学需氧量监测单元和颗粒物数量监测单元通信连接，用于根据化学需氧量监测单元和颗粒物数量监测单元监测到的数据，控制污水处理的流量。
本发明具有以下技术优势：
通过汇集组件、过滤组件、好氧组件、厌氧组件、分离组件和控制组件实现对园林污水的复合处理，在流程和工艺上改善了污水处理的效果;通过控制组件对分离污水的水质作了质量反馈和监控，使排出的污水可以在园林中继续使用，质量大幅提高;化学需氧量和颗粒物数量的在线监测，并未在污水处理行业应用于连续的园林污水处理，这是一个体系问题;对过滤组件的过滤能力进行了分级，以便调节;对控制组件进行了远程控制，利于大型园林尽管场地的控制;及其他优于所列已有技术的功能优势。
