申请日2018.08.02
公开(公告)日2018.11.30
IPC分类号C02F1/50; C02F103/20
摘要
本发明提供一种水利工程用养殖废水消毒装置,包括消毒罐、消毒区和电机区，所述消毒罐的内部设置为消毒区和电机区，且电机区设置在消毒区的上方，所述消毒区的内部中间设置安装有转动轴，且转动轴的底端通过轴承与消毒区的底端转动连接，所述转动轴的顶端穿过消毒区的顶部设置在电机区中，所述电机区的内部中间安装有减速电机，且减速电机与转动轴的顶端传动连接，所述消毒罐的右侧顶端安装有散热通道，且散热通道的左端与电机区的内部相连通。本发明通过配药罐的设置，便于消毒液的随时配置，避免因配置时间过长而降低消毒效率，并且通过度量窗口的设置，能够随时检测消毒罐中消毒液的水位，便于及时补充。
权利要求书

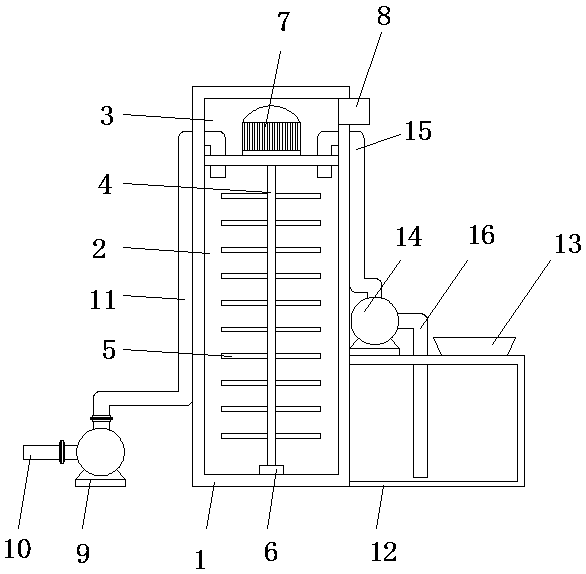

1.一种水利工程用养殖废水消毒装置,包括消毒罐(1)、消毒区(2)和电机区(3)，其特征在于：所述消毒罐(1)的内部设置为消毒区(2)和电机区(3)，且电机区(3)设置在消毒区(2)的上方，所述消毒区(2)的内部中间设置安装有转动轴(4)，且转动轴(4)的底端通过轴承(6)与消毒区(2)的底端转动连接，所述转动轴(4)的顶端穿过消毒区(2)的顶部设置在电机区(3)中，所述电机区(3)的内部中间安装有减速电机(7)，且减速电机(7)与转动轴(4)的顶端传动连接，所述消毒罐(1)的右侧顶端安装有散热通道(8)，且散热通道(8)的左端与电机区(3)的内部相连通;
所述消毒罐(1)的左侧安装有第一水泵(9)，且第一水泵(9)的进口与进水管(10)的右端连通连接，所述第一水泵(9)的出口通过第一导水管(11)与消毒区(2)连通连接，所述消毒罐(1)的前侧中间安装有控制面板(17)，所述消毒罐(1)的前侧还安装有第一检测龙头(20)，且第一检测龙头(20)设的一端与消毒区(2)相连通，所述消毒罐(1)的前侧还安装有出水管(18)，且出水管(18)的一端与消毒(2)相连通，所述出水管(18)上安装有控制阀(19);
所述消毒罐(1)的右侧安装有配药罐(12)，且配药罐(12)的顶部右端安装有进料斗(13)，所述进料斗(13)的底端与配药罐(12)的内部相连通，所述配药罐(12)的顶部还安装有第二水泵(14)，且第二水泵(14)设置在进料斗(13)的左侧，所述第二水泵(14)的出口通过第二导水管(15)与消毒区连通连接，且第二水泵(14)的进口通过第三导水管(16)与配药罐(12)的内部连通连接，所述配药罐(12)的前侧表面左端竖直设置有度量窗口(22)，且配药罐(12)的前侧右端中间设置有第二检测龙头(21)，所述第二检测龙头(21)的后端与配药罐(12)的内部相连通。
2.根据权利要求1所述的一种水利工程用养殖废水消毒装置，其特征在于：所述转动轴(4)上均匀水平安装有搅拌杆(5)。
3.根据权利要求1所述的一种水利工程用养殖废水消毒装置，其特征在于：所述进水管(10)设置在第一水泵(9)的左侧。
4.根据权利要求3所述的一种水利工程用养殖废水消毒装置，其特征在于：所述第一导水管(11)的顶端穿过电机区(3)设置在消毒区(2)的顶部左端，且第一导水管(11)的主体竖直设置在消毒罐(1)的左侧表面，且第一导水管(11)的底端设置在第一水泵(9)的顶部。
5.根据权利要求1所述的一种水利工程用养殖废水消毒装置，其特征在于：所述第二导水管(15)的顶端穿过电机区(3)设置在消毒区(2)的顶部右端，且第二导水管(15)的主体竖直设置在消毒罐(1)的右侧表面，且第二导水管(15)的底端设置在第二水泵(14)的顶部。
6.根据权利要求1所述的一种水利工程用养殖废水消毒装置，其特征在于：所述第三导水管(16)的顶端设置在第二水泵(14)的右侧，且第三导水管(16)的顶端设置在配药罐(12)的内部底端。
7.根据权利要求1所述的一种水利工程用养殖废水消毒装置，其特征在于：所述出水管(18)设置在第一检测龙头(20)的正下方。
8.根据权利要求1所述的一种水利工程用养殖废水消毒装置，其特征在于：所述第一检测龙头(20)设置在控制面板(17)的正下方。
说明书
一种水利工程用养殖废水消毒装置
技术领域
本发明属于水利工程处理设备技术领域，具体涉及一种水利工程用养殖废水消毒装置。
背景技术
废水的处理是水利工程中重要的一环，其处理的过程就是利用消毒剂杀灭生活污水或某些工业废水中有害的病原微生物的水处理过程。生活污水和某些工业废水中含有大量的细菌、病毒、孢囊等，经传统的二级生化处理后，仅能去除90%左右的大肠菌，为了防止疾病的传播，在二级生化处理后还要对污(废)水进行消毒处理，然后在排放至受纳水体或作为他用。常用的消毒剂有氯、次氯酸钠、二氧化氯、臭氧等。
在养殖厂中，需要排放大量的养殖废水，因此需要对养殖废水进行处理才能进行排放，在养殖废水处理过程中常常需要对养殖废水进行消毒处理，但目前传统的方法是将消毒液直接倾倒在废水中，导致消毒液的效率低，并且消毒效率低，成本高，并且没有专门的检测口对废水进行检测，从而不能满足人们的使用需求，为了解决上述所出现的问题，本发明提供了一种水利工程用养殖废水消毒装置。
发明内容
本发明的目的在于提供一种水利工程用养殖废水消毒装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种水利工程用养殖废水消毒装置,包括消毒罐、消毒区和电机区，所述消毒罐的内部设置为消毒区和电机区，且电机区设置在消毒区的上方，所述消毒区的内部中间设置安装有转动轴，且转动轴的底端通过轴承与消毒区的底端转动连接，所述转动轴的顶端穿过消毒区的顶部设置在电机区中，所述电机区的内部中间安装有减速电机，且减速电机与转动轴的顶端传动连接，所述消毒罐的右侧顶端安装有散热通道，且散热通道的左端与电机区的内部相连通;
所述消毒罐的左侧安装有第一水泵，且第一水泵的进口与进水管的右端连通连接，所述第一水泵的出口通过第一导水管与消毒区连通连接，所述消毒罐的前侧中间安装有控制面板，所述消毒罐的前侧还安装有第一检测龙头，且第一检测龙头设的一端与消毒区相连通，所述消毒罐的前侧还安装有出水管，且出水管的一端与消毒相连通，所述出水管上安装有控制阀;
所述消毒罐的右侧安装有配药罐，且配药罐的顶部右端安装有进料斗，所述进料斗的底端与配药罐的内部相连通，所述配药罐的顶部还安装有第二水泵，且第二水泵设置在进料斗的左侧，所述第二水泵的出口通过第二导水管与消毒区连通连接，且第二水泵的进口通过第三导水管与配药罐的内部连通连接，所述配药罐的前侧表面左端竖直设置有度量窗口，且配药罐的前侧右端中间设置有第二检测龙头，所述第二检测龙头的后端与配药罐的内部相连通。
优选的，所述转动轴上均匀水平安装有搅拌杆。
优选的，所述进水管设置在第一水泵的左侧。
优选的，所述第一导水管的顶端穿过电机区设置在消毒区的顶部左端，且第一导水管的主体竖直设置在消毒罐的左侧表面，且第一导水管的底端设置在第一水泵的顶部。
优选的，所述第二导水管的顶端穿过电机区设置在消毒区的顶部右端，且第二导水管的主体竖直设置在消毒罐的右侧表面，且第二导水管的底端设置在第二水泵的顶部。
优选的，所述第三导水管的顶端设置在第二水泵的右侧，且第三导水管的顶端设置在配药罐的内部底端。
优选的，所述出水管设置在第一检测龙头的正下方。
优选的，所述第一检测龙头设置在控制面板的正下方。
本发明的有益效果：该水利工程用养殖废水消毒装置结构简单合理、使用方便，通过配药罐的设置，便于消毒液的随时配置，避免因配置时间过长而降低消毒效率，并且通过度量窗口的设置，能够随时检测消毒罐中消毒液的水位，便于及时补充，通过第二检测龙头的设置，便于对消毒液进行抽样检测，避免配置不合格的消毒液，通过第二水泵的设置，便于将消毒液注入到消毒区中，并且通过转动轴和搅拌杆的设置，加快消毒液与废水的混合反应速度，从而提高了废水消毒的效率，通过第一检测龙头的设置，能够对消毒后的废水进行检测，避免不达标的废水从出水管中排放出去。
