申请日2017.08.21
公开(公告)日2018.03.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种制药领域污水处理装置，包括污水进入管、污水搅拌池、高温蒸汽池、好氧池、杀菌过滤池、澄清池、净化水排出口、太阳能电池板、搅拌电机、制氧风机、蓄电盒、提升泵和臭氧发生器，所述污水搅拌池的顶部一侧固定连接污水进入管，所述污水搅拌池的顶部另一侧固定设有加药口，所述污水进入管和加药口之间固定设有搅拌电机，所述搅拌电机下方设有搅拌轴，所述搅拌轴与搅拌电机的输出端连接，所述搅拌轴表面固定设有搅拌叶，所述搅拌轴和搅拌叶位于污水搅拌池内。该种制药领域污水处理装置设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

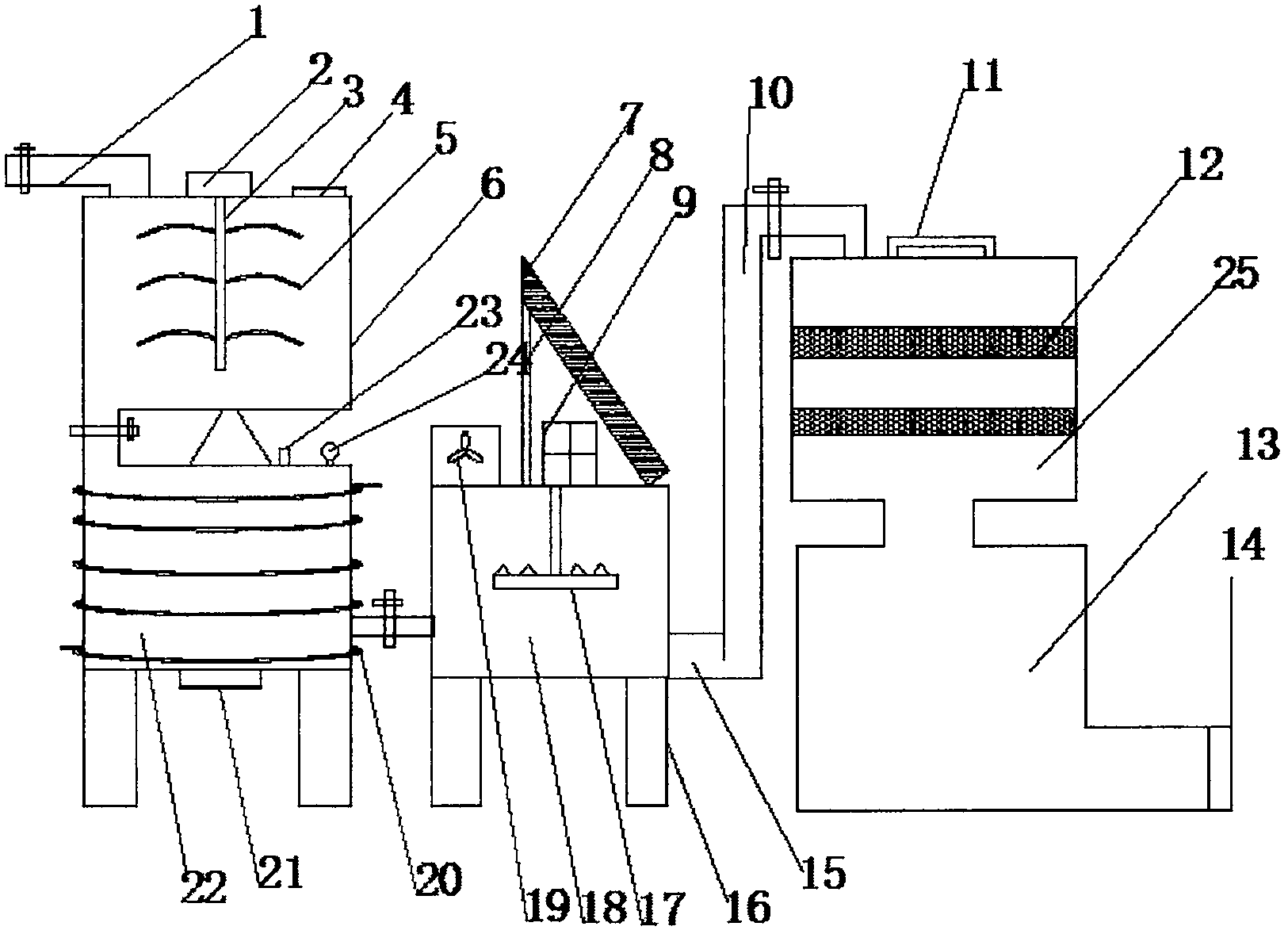

1.一种制药领域污水处理装置，包括污水进入管(1)、污水搅拌池(6)、高温蒸汽池(22)、好氧池(18)、杀菌过滤池(25)、澄清池(13)、净化水排出口(14)、太阳能电池板(7)、搅拌电机(2)、制氧风机(19)、蓄电盒(9)、提升泵(15)和臭氧发生器(11)，其特征在于：所述污水搅拌池(6)的顶部一侧固定连接污水进入管(1)，所述污水搅拌池(6)的顶部另一侧固定设有加药口(4)，所述污水进入管(1)和加药口(4)之间固定设有搅拌电机(2)，所述搅拌电机(2)下方设有搅拌轴(3)，所述搅拌轴(3)与搅拌电机(2)的输出端连接，所述搅拌轴(3)表面固定设有搅拌叶(5)，所述搅拌轴(3)和搅拌叶(5)位于污水搅拌池(6)内，所述污水搅拌池(6)的底部固定设有高温蒸汽池(22)，所述高温蒸汽池(22)的外围固定设有蒸汽盘管(20)，所述高温蒸汽池(22)的底部固定设有污泥排放口(21)，所述高温蒸汽池(22)的一侧固定设有好氧池(18)，所述好氧池(18)的顶部一侧固定设有制氧风机(19)且制氧风机(19)的工作端位于好氧池(18)内，所述好氧池(18)内固定设有微生物载盘(17)，所述好氧池(18)的一侧固定设有提升泵(15)、杀菌过滤池(25)和澄清池(13)，所述提升泵(15)进水端连接好氧池(18)，所述提升泵(15)出水端连接管道(10)，所述杀菌过滤池(25)位于澄清池(13)顶部，所述杀菌过滤池(25)顶部固定设有臭氧发生器(11)，所述臭氧发生器(11)的工作端位于杀菌过滤池(25)内，所述澄清池(13)的底部一侧固定设有净化水排出口(14)。
2.根据权利要求1所述的一种制药领域污水 处理装置，其特征在于：所述污水搅拌池(6)、高温蒸汽池(22)、好氧池(18)、杀菌过滤池(25)和澄清池(13)通过管道(10)连接，所述管道(10)表面均设有自动开关阀。
3.根据权利要求1所述的一种制药领域污水处理装置，其特征在于：所述好氧池(18)的顶部固定设有支架(8)，所述支架(8)顶部固定设有太阳能电池板(7)，所述支架(8)内固定设有蓄电盒(9)。
4.根据权利要求1所述的一种制药领域污水处理装置，其特征在于：所述高温蒸汽池(22)的顶部固定设有压力表(24)和温度检测仪(23)，所述压力表(24)与蒸汽盘管(20)连接，所述杀菌过滤池(25)内固定设有活性炭过滤网(12)。
5.根据权利要求1所述的一种制药领域污水处理装置，其特征在于：所述太阳能电池板(7)与蓄电盒(9)电性相连，所述搅拌电机(2)、制氧风机(19)、提升泵(15)和臭氧发生器(11)与蓄电盒(9)电性相连，所述高温蒸汽池(22)和好氧池(18)的底部固定设有底座(16)。
说明书
一种制药领域污水处理装置
【技术领域】
本实用新型涉及一种制药领域污水处理装置，特别涉及一种制药领域污水处理装置。
【背景技术】
制药行业在生产过程中产生大量的有害废水，若直接排放，会对周围环境造成严重污染。随着社会进步，人们环境意识的增强，政府部门也立法限制有害废水的直接排放。为此，环保设计部门采取多种措施治理废水，目前采用较多的污水处理设备有隔油渣、化学沉淀及生物氧化等污水处理装置。上述类型装置对污水处理虽然有一定的效果，但仍存在某些结构性缺陷，或者处理效果欠佳、或者占地面积大、或者投资大，设备运行费用过高等，不利于进一步推广应用，为此，我们提出一种新型制药领域污水处理装置。
【实用新型内容】
本实用新型的主要目的在于提供一种制药领域污水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种制药领域污水处理装置，包括污水进入管、污水搅拌池、高温蒸汽池、好氧池、杀菌过滤池、澄清池、净化水排出口、太阳能电池板、搅拌电机、制氧风机、蓄电盒、提升泵和臭氧发生器，所述污水搅拌池的顶部一侧固定连接污水进入管，所述污水搅拌池的顶部另一侧固定设有加药口，所述污水进入管和加药口之间固定设有搅拌电机，所述搅拌电机下方设有搅拌轴，所述搅拌轴与搅拌电机的输出端连接，所述搅拌轴表面固定设有搅拌叶，所述搅拌轴和搅拌叶位于污水搅拌池内，所述污水搅拌池的底部固定设有高温蒸汽池，所述高温蒸汽池的外围固定设有蒸汽盘管，所述高温蒸汽池的底部固定设有污泥排放口，所述高温蒸汽池的一侧固定设有好氧池，所述好氧池的顶部一侧固定设有制氧风机且制氧风机的工作端位于好氧池内，所述好氧池内固定设有微生物载盘，所述好氧池的一侧固定设有提升泵、杀菌过滤池和澄清池，所述提升泵进水端连接好氧池，所述提升泵出水端连接管道，所述杀菌过滤池位于澄清池顶部，所述杀菌过滤池顶部固定设有臭氧发生器，所述臭氧发生器的工作端位于杀菌过滤池内，所述澄清池的底部一侧固定设有净化水排出口。
进一步地，所述污水搅拌池、高温蒸汽池、好氧池、杀菌过滤池和澄清池通过管道连接，所述管道表面均设有自动开关阀。
进一步地，所述好氧池的顶部固定设有支架，所述支架顶部固定设有太阳能电池板，所述支架内固定设有蓄电盒。
进一步地，所高温蒸汽池的顶部固定设有压力表和温度检测仪，所述压力表与蒸汽盘管连接，所述杀菌过滤池内固定设有活性炭过滤网。
进一步地，所述太阳能电池板与蓄电盒电性相连，所述搅拌电机、制氧风机、提升泵和臭氧发生器与蓄电盒电性相连，所述高温蒸汽池和好氧池的底部固定设有底座。
与现有技术相比，本实用新型具有如下有益效果：通过在污水搅拌池设置搅拌电机、搅拌轴、搅拌叶和加药口，当污水进入污水搅拌池时，加药口进入沉淀剂，搅拌电机驱动搅拌轴和搅拌叶对污水搅拌池内污水进行搅拌，使沉淀剂与污水均匀混合，通过在高温蒸汽池外围设置蒸汽盘管，待冷却之后，污泥因自身重力聚集在污泥排放口，随即排放，通过在好氧池顶部设置制氧风机，在好氧池内部固定设置微生物载盘，污水在好氧池中经加氧及微生物的生物处理后，细菌减少变得洁净，通过在杀菌过滤池顶部设置臭氧发生器，在杀菌过滤池内部设置两层活性炭过滤网，把前面流程为消除的杂质和细菌最终全部杀灭，通过设置澄清池，进一步澄清，然后经净化水排出口达标排放，通过在好氧池顶部固定设置太阳能电池板和蓄电盒，当光照条件合适时，太阳能电池板将太阳能转化为电能存储在蓄电盒，蓄电盒供给装置用电器使用。故实用性很高，适合广泛推广。
