申请日2017.08.21
公开(公告)日2018.03.16
IPC分类号C02F7/00; C02F1/02; B01D50/00; B01D53/26
摘要
本实用新型提供一种新型冬季污水处理加热曝气装置，包括饱和蒸汽入口，导管，蒸发罐，冷凝水出口，分离室，干燥室，调节阀，喷管，弯管，折流板和二侧分离板，所述的导管一端与喷管接通，另一端与干燥室的上部接通;所述的分离室安装在导管的左侧。本实用新型不锈钢滤网的设置，有利于方便过滤蒸汽中的杂质，以防杂质堵塞加湿器喷孔;套管采用双层复合管的设置，有利于降低蒸汽与污水过多接触而产生大量的陵水;喷口内设置有不锈钢消音网的设置，有利于避免蒸汽曝气时产生太大的噪声;所述的折流板由左向右依次增大的设置，有利于迫使蒸汽转向，可实现最佳减速和最大汽水分离，以便均匀曝气和防止凝水。
权利要求书

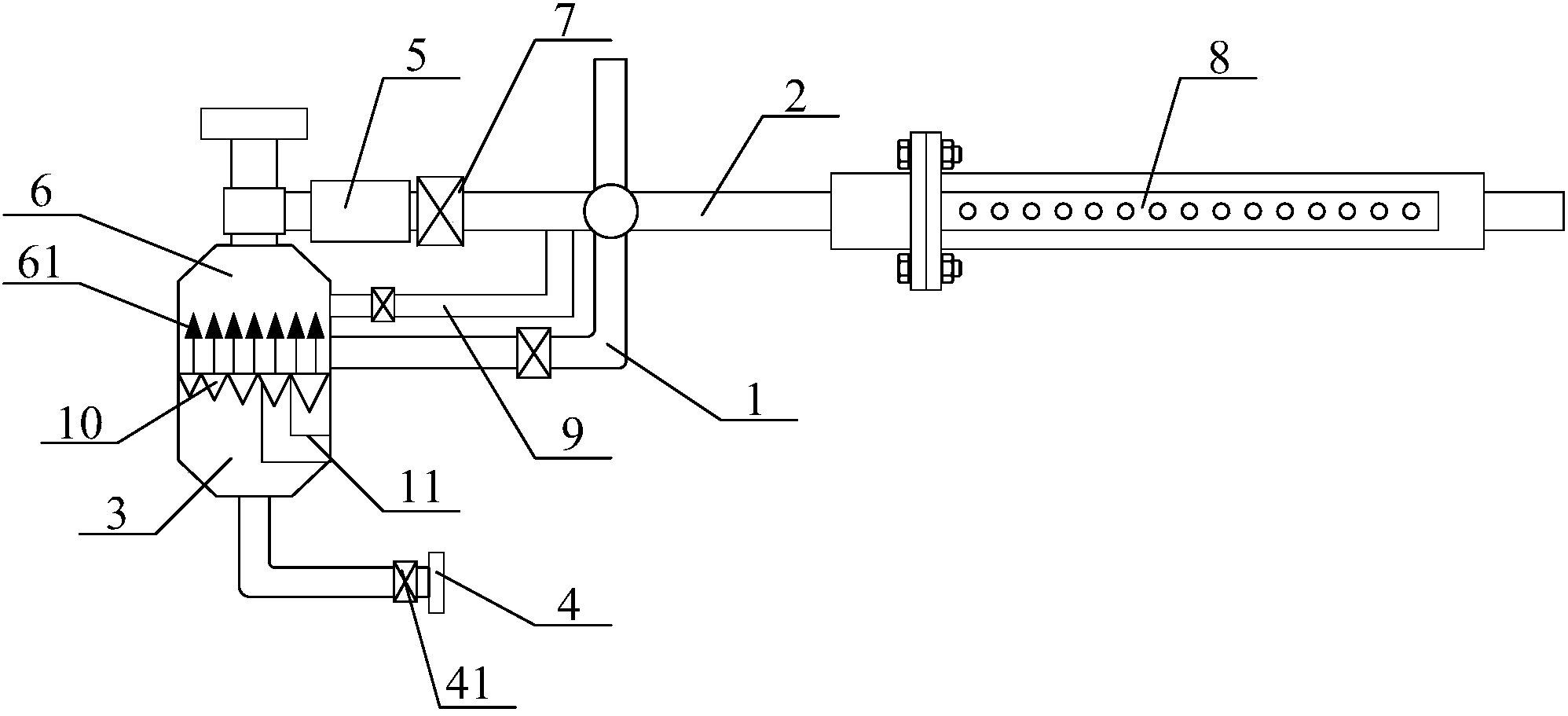

1.一种新型冬季污水处理加热曝气装置，其特征在于，该新型冬季污水处理加热曝气装置，包括饱和蒸汽入口(1)，导管(2)，蒸发罐(3)，冷凝水出口(4)，分离室(5)，干燥室(6)，调节阀(7)，喷管(8)，弯管(9)，折流板(10)和二侧分离板(11)，所述的导管(2)一端与喷管(8)接通，另一端与干燥室(6)的上部接通;所述的分离室(5)安装在导管(2)的左侧;所述的饱和蒸汽入口(1)穿过导管(2)与干燥室(6)接通;所述的弯管(9)一端与导管(2)接通，另一端与干燥室(6)接通;所述的蒸发罐(3)位于干燥室(6)的下部;所述的冷凝水出口(4)安装在蒸发罐(3)的下部;所述的折流板(10)安装在蒸发罐(3)的内部上方;所述的二侧分离板(11)安装在蒸发罐(3)的内部右上方;所述的喷管(8)包括接头(81)，法兰盘(82)，固定螺栓(83)，喷管外层(84)，喷管内层(85)，喷孔(86)和喷口(87)，所述的接头(81)通过法兰盘(82)与喷管外层(84)连接;所述的固定螺栓(83)固定在法兰盘(82)的外层;所述的喷管内层(85)设置在喷管外层(84)的内部;所述的喷孔(86)开设在喷管内层(85)的表面;所述的喷口(87)开设在喷管外层(84)的右侧。
2.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的冷凝水出口(4)上还设置有疏水阀(41)。
3.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的干燥室(6)内设置有不锈钢滤网(61)。
4.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的调节阀(7)分别安装在饱和蒸汽入口(1)，导管(2)和弯管(9)上。
5.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的调节阀(7)采用电磁阀门。
6.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的套管(8)采用双层复合管。
7.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的折流板(10)设置为到三角形，所述的折流板(10)由左向右依次增大。
8.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的喷口(87)内设置有不锈钢消音网。
9.如权利要求1所述的新型冬季污水处理加热曝气装置，其特征在于，所述的喷管(8)，蒸发罐(3)，法兰盘(82)和调节阀(7)分别采用不锈钢管，不锈钢罐，不锈钢法兰盘和不锈钢调节阀。
说明书
一种新型冬季污水处理加热曝气装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种新型冬季污水处理加热曝气装置。
背景技术
目前，国内外通用的污水处理技术主要是采用生物法，此方法具有处理彻底、有机物降解率高，二次污染小、能耗低和运行管理方便等优点，但是微生物对环境的适应性差，特别是水温受自然环境影响的问题较难解决。温度对生物个体的生长、泛植、新陈代谢及种群分部和种群数量起着决定作用，此外，温度为活性污泥的絮凝沉降性能、曝气池充氧效率以及水的黏度都有较大影响。
但是现有的冬季污水处理加热曝气装置还存在着加热方式加热不均匀，曝气效率低，污水都塞曝气头和凝水倒灌的问题。
因此，发明一种新型冬季污水处理加热曝气装置显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种新型冬季污水处理加热曝气装置，以解决现有的冬季污水处理加热曝气装置加热方式加热不均匀，曝气效率低，污水都塞曝气头和凝水倒灌的问题。一种新型冬季污水处理加热曝气装置，包括饱和蒸汽入口，导管，蒸发罐，冷凝水出口，分离室，干燥室，调节阀，喷管，弯管，折流板和二侧分离板，所述的导管一端与喷管接通，另一端与干燥室的上部接通;所述的分离室安装在导管的左侧;所述的饱和蒸汽入口穿过导管与干燥室接通;所述的弯管一端与导管接通，另一端与干燥室接通;所述的蒸发罐位于干燥室的下部;所述的冷凝水出口安装在蒸发罐的下部;所述的折流板安装在蒸发罐的内部上方;所述的二侧分离板安装在蒸发罐的内部右上方;所述的喷管包括接头，法兰盘，固定螺栓，喷管外层，喷管内层，喷孔和喷口，所述的接头通过法兰盘与喷管外层连接;所述的固定螺栓固定在法兰盘的外层;所述的喷管内层设置在喷管外层的内部;所述的喷孔开设在喷管内层的表面;所述的喷口开设在喷管外层的右侧。
优选的，所述的冷凝水出口上还设置有疏水阀。
优选的，所述的干燥室内设置有不锈钢滤网。
优选的，所述的调节阀分别安装在饱和蒸汽入口，导管和弯管上。
优选的，所述的调节阀采用电磁阀门。
优选的，所述的套管采用双层复合管。
优选的，所述的折流板设置为到三角形，所述的折流板由左向右依次增大。
优选的，所述的喷口内设置有不锈钢消音网。
优选的，所述的喷管，蒸发罐，法兰盘和调节阀分别采用不锈钢管，不锈钢罐，不锈钢法兰盘和不锈钢调节阀。
与现有技术相比，本实用新型具有如下有益效果：由于本实用新型的一种新型冬季污水处理加热曝气装置广泛应用于污水处理技术领域。同时，本实用新型的有益效果为：
1.本实用新型中，所述的不锈钢滤网的设置，有利于方便过滤蒸汽中的杂质，以防杂质堵塞加湿器喷孔。
2.本实用新型中，所述的套管采用双层复合管的设置，有利于降低蒸汽与污水过多接触而产生大量的陵水。
3.本实用新型中，所述的喷口内设置有不锈钢消音网的设置，有利于避免蒸汽曝气时产生太大的噪声。
4.本实用新型中，所述的折流板由左向右依次增大的设置，有利于迫使蒸汽转向，可实现最佳减速和最大汽水分离，以便均匀曝气和防止凝水。
5.本实用新型中，所述的调节阀采用电磁阀门的设置，有利于对蒸汽用量进行自动调节，可以精确地调节输出蒸汽的流量。
