申请日2017.08.23
公开(公告)日2017.12.22
IPC分类号F23G7/00; F23G5/44
摘要
本发明提供一种卸料装置、焚烧炉及污泥处理方法，涉及环保技术领域。一种卸料装置，包括相互连接的支撑组件以及支撑板。支撑组件包括第一支撑杆与第二支撑杆。第一支撑杆、第二支撑杆均与支撑板转动连接。第一支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向上转动。第二支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向上转动。支撑板开设有第一通孔。两个支撑杆对支撑板共同进行支撑，提高了卸料装置的承重稳定性。通过两个支撑杆的伸缩配合，使支撑板能够在竖直方向上转动，形成颠簸摆动，同时利用该摆动对支撑板上方的物料进行翻腾、松动，使物料与空气充分接触，提高物料的焚烧效率。本发明还提供一种焚烧炉以及污泥处理方法。
权利要求书
1.一种卸料装置，其特征在于，包括相互连接的支撑组件以及支撑板，所述支撑组件包括第一支撑杆与第二支撑杆，所述第一支撑杆、所述第二支撑杆均与所述支撑板转动连接，所述第一支撑杆能在其长度方向上伸缩，使所述支撑板能在竖直方向上转动，所述第二支撑杆能在其长度方向上伸缩，使所述支撑板能在所述竖直方向上转动，所述支撑板开设有第一通孔。
2.根据权利要求1所述的卸料装置，其特征在于，所述支撑组件还包括第三支撑杆，所述第三支撑杆与所述支撑板转动连接，所述第三支撑杆能在其长度方向上伸缩，使所述支撑板能在所述竖直方向转动，所述第一支撑杆、所述第二支撑杆以及所述第三支撑杆周向均匀连接于所述支撑板上。
3.根据权利要求2所述的卸料装置，其特征在于，所述第一支撑杆包括第一固定杆与第一液压缸，所述第二支撑杆包括第二固定杆与第二液压缸，所述第三支撑杆包括第三固定杆与第三液压缸，所述第一液压缸的第一推杆与所述第一固定杆铰接，所述第二液压缸的第二推杆与所述第二固定杆铰接，所述第三液压缸的第三推杆与所述第三固定杆铰接，所述第一固定杆的两端分别与所述第一推杆、所述支撑板相连，所述第二固定杆的两端分别与所述第二推杆、所述支撑板相连，所述第三固定杆的两端分别与所述第三推杆、所述支撑板相连。
4.根据权利要求1所述的卸料装置，其特征在于，所述支撑组件还包括依次连接的转动轴、支架以及连接轴，所述连接轴远离所述支架的一端与所述支撑板转动连接，所述连接轴的延伸方向与所述转动轴的延伸方向不同。
5.根据权利要求1～4任一项所述的卸料装置，其特征在于，所述卸料装置还包括卸料塔，所述卸料塔安装于所述支撑板远离所述支撑组件的一侧，所述卸料塔的侧壁开设第二通孔，所述第一通孔与所述第二通孔相互连通。
6.根据权利要求5所述的卸料装置，其特征在于，多个塔齿周向设置于所述侧壁。
7.根据权利要求5所述的卸料装置，其特征在于，所述侧壁还设置有第一颚板，所述第一颚板邻近所述支撑板。
8.一种焚烧炉，其特征在于，包括如权利要求1～7任一项所述的卸料装置。
9.根据权利要求8所述的焚烧炉，其特征在于，所述焚烧炉包括炉体，所述卸料装置位于所述炉体底部，所述炉体的内炉壁设置第二颚板，所述第二颚板与所述支撑板间隔设置。
10.一种污泥处理方法，其特征在于，包括利用如权利要求8或9所述的焚烧炉对污泥进行焚烧。
说明书
卸料装置、焚烧炉及污泥 处理方法
技术领域
本发明涉及环保技术领域，具体而言，涉及一种卸料装置、焚烧炉及污泥处理方法。
背景技术
目前，在我国，水资源治理、城市污水处理以及一些企业生产过程中产生大量污泥。这些污泥中含有大量的细菌、虫卵、重金属和有机物等，如果处理不当会造成新的污染。
污泥处置的主要方法有污泥填埋、污泥焚烧和污泥回收利用三种，从处置的效果看，以焚烧为核心的污泥处理技术是最彻底的污泥专业化处理方法。它可以使污泥中有机物全部碳化、烧死病原体，可以对含有重金属或化学污染物的污泥实现完全的惰性化处理，可最大限度减少污染。普遍应用的技术方案是先将含水率80%左右的污泥脱水干燥到含水率为55%左右的颗粒状污泥，机械干燥后的污泥进入焚烧炉焚烧。
污泥焚烧设备主要有回转焚烧炉、立式焚烧炉、流化床式焚烧炉。立式焚烧炉具有结构紧凑、占地面积小、密封性能好、余热回收效率高、安全性能高等优点，在中小型污泥处理系统中得到广泛的应用。
处于立式污泥焚烧炉底部的卸料装置是立式焚烧炉的核心部件，主要承担了支撑污泥、卸料排渣等功能，设计中还要考虑能够疏松物料，通风等功能，其结构的设计的好坏直接决定了污泥焚烧过程稳定和焚烧炉处理效率。目前的立式焚烧炉卸料装置存在污泥燃烧不够充分，焚烧炉处理效率低的缺陷。
发明内容
本发明的目的在于提供一种卸料装置，其具有稳定的机械支撑结构和良好的通风能力，在物料燃烧过程中对物料进行颠簸搅拌，使物料燃烧更充分。
本发明的另一目的在于提供一种焚烧炉，其能够提高焚烧炉焚烧过程的稳定性和焚烧炉的焚烧处理效率。
本发明的另一目的在于提供一种污泥处理方法，其对污泥焚烧过程的处理效率更高，对污泥的焚烧更充分。
本发明的实施例是这样实现的：

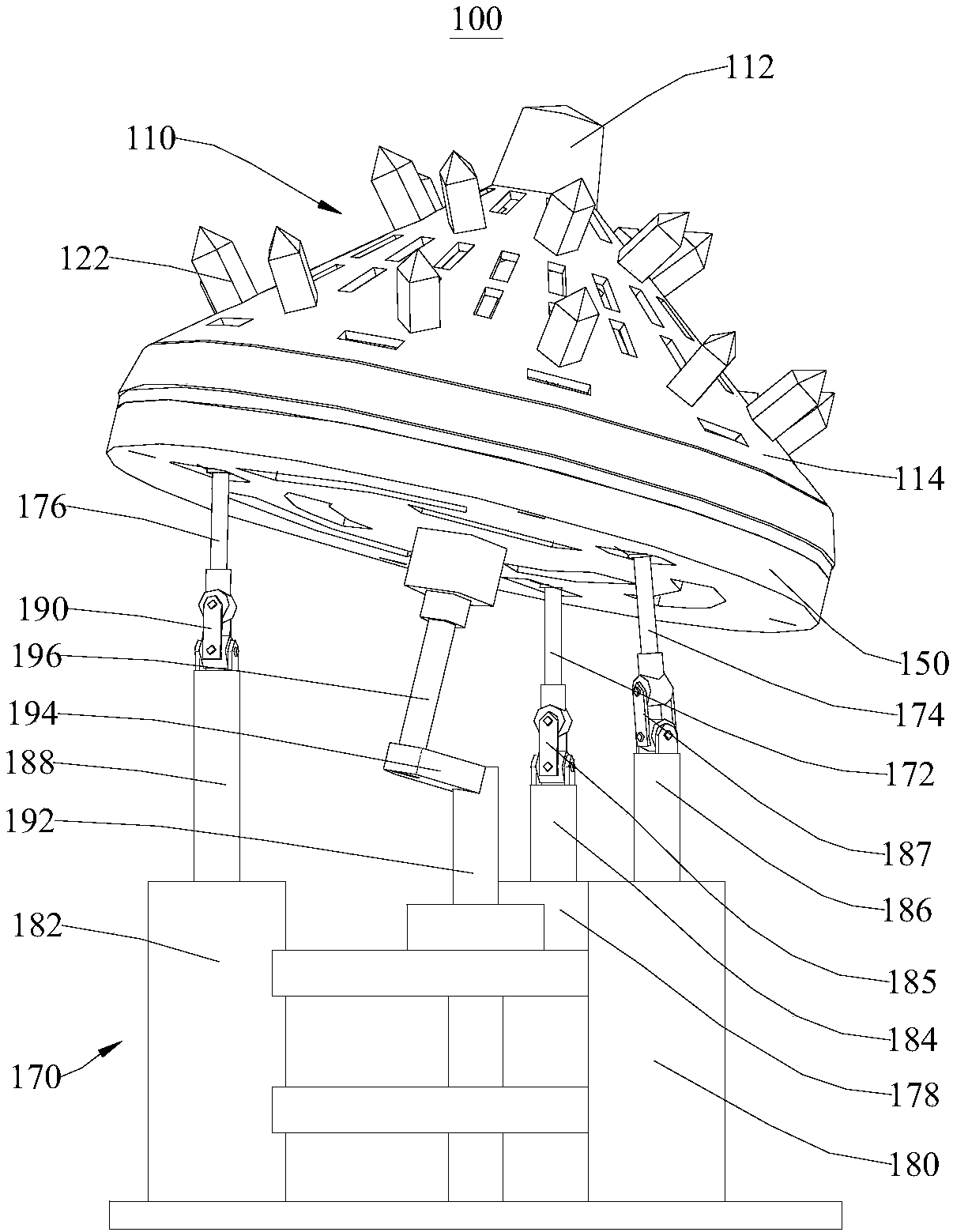

一种卸料装置，包括相互连接的支撑组件以及支撑板。支撑组件包括第一支撑杆与第二支撑杆。第一支撑杆、第二支撑杆均与支撑板转动连接。第一支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向上转动。第二支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向上转动。支撑板开设有第一通孔。
在本发明的一种实施例中，支撑组件还包括第三支撑杆。第三支撑杆与支撑板转动连接。第三支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向转动。第一支撑杆、第二支撑杆以及第三支撑杆周向均匀连接于支撑板上。
在本发明的一种实施例中，第一支撑杆包括第一固定杆与第一液压缸。第二支撑杆包括第二固定杆与第二液压缸。第三支撑杆包括第三固定杆与第三液压缸。第一液压缸的第一推杆与第一固定杆铰接。第二液压缸的第二推杆与第二固定杆铰接。第三液压缸的第三推杆与第三固定杆铰接。第一固定杆的两端分别与第一推杆、支撑板相连。第二固定杆的两端分别与第二推杆、支撑板相连。第三固定杆的两端分别与第三推杆、支撑板相连。
在本发明的一种实施例中，支撑组件还包括依次连接的转动轴、支架以及连接轴。连接轴远离支架的一端与支撑板转动连接。连接轴的延伸方向与转动轴的延伸方向不同。
在本发明的一种实施例中，卸料装置还包括卸料塔。卸料塔安装于支撑板远离支撑组件的一侧。卸料塔的侧壁开设第二通孔，第一通孔与第二通孔相互连通。
在本发明的一种实施例中，多个塔齿周向设置于侧壁。
在本发明的一种实施例中，侧壁还设置有第一颚板，第一颚板邻近支撑板。
一种焚烧炉，包括上述任意一种卸料装置。
在本发明的一种实施例中，焚烧炉包括炉体。卸料装置位于炉体底部。炉体的内炉壁设置第二颚板，第二颚板与支撑板间隔设置。
一种污泥处理方法，包括利用上述焚烧炉对污泥进行焚烧。
本发明实施例的有益效果是：
本发明实施例提供一种卸料装置，包括相互连接的支撑组件以及支撑板。支撑组件包括第一支撑杆与第二支撑杆。两个支撑杆对支撑板共同进行支撑，提高了卸料装置的承重稳定性。第一支撑杆、第二支撑杆均与支撑板转动连接。第一支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向上转动。第二支撑杆能在其长度方向上伸缩，使支撑板能在竖直方向上转动。通过两个支撑杆的伸缩配合，使支撑板能够在竖直方向上转动，形成颠簸摆动，同时利用该摆动对支撑板上方的物料进行翻腾、松动，使物料与空气充分接触，提高物料的焚烧效率。另外，在支撑板开设有第一通孔，外界空气由第一通孔进入，在物料燃烧过程中为物料持续提供空气。支撑板的颠簸摆动避免了物料将第一通孔长时间堵塞，造成物料燃烧过程中供氧不足。
本发明实施例还提供一种焚烧炉，包括上述卸料装置。其能够提高焚烧炉焚烧过程的支撑稳定性、供氧稳定性和焚烧炉的焚烧处理效率。
本发明实施例还提供一种污泥处理方法，包括利用上述焚烧炉对污泥进行焚烧。经该方法处理的污泥，污泥燃烧均匀稳定，污泥焚烧的效率也得以提高。同时，两个支撑杆的伸缩频率可以根据实际工况，设定合适的运动频率，实现污泥充分燃烧，炉渣平稳卸料。
