申请日2017.08.23
公开(公告)日2017.12.22
IPC分类号F25D31/00; F25D29/00; F25B1/00; C02F9/02; H01M10/613; H01M10/6554
摘要
本发明公开了一种水处理装置降温制冷用压缩机，包括机身，所述机身的顶部设有风扇，所述风扇嵌套设置于所述机身的内部，并与所述机身固定连接，所述机身的顶部一侧设有柱状的Y355电动机，所述Y355电动机嵌入设置于所述机身的表面上，并与所述机身电性连接，所述Y355电动机的底部设有蒸发器，所述蒸发器的底端设有柱状的连接管，所述连接管的内部设有过滤网，所述过滤网贯穿设置于所述连接管的内部，并与所述连接管通过螺丝固定连接，该种水处理装置降温制冷用压缩机，水压表与温度表可为用户及时了解机身内部的水压以及温度情况，防止出现爆机情况。
权利要求书

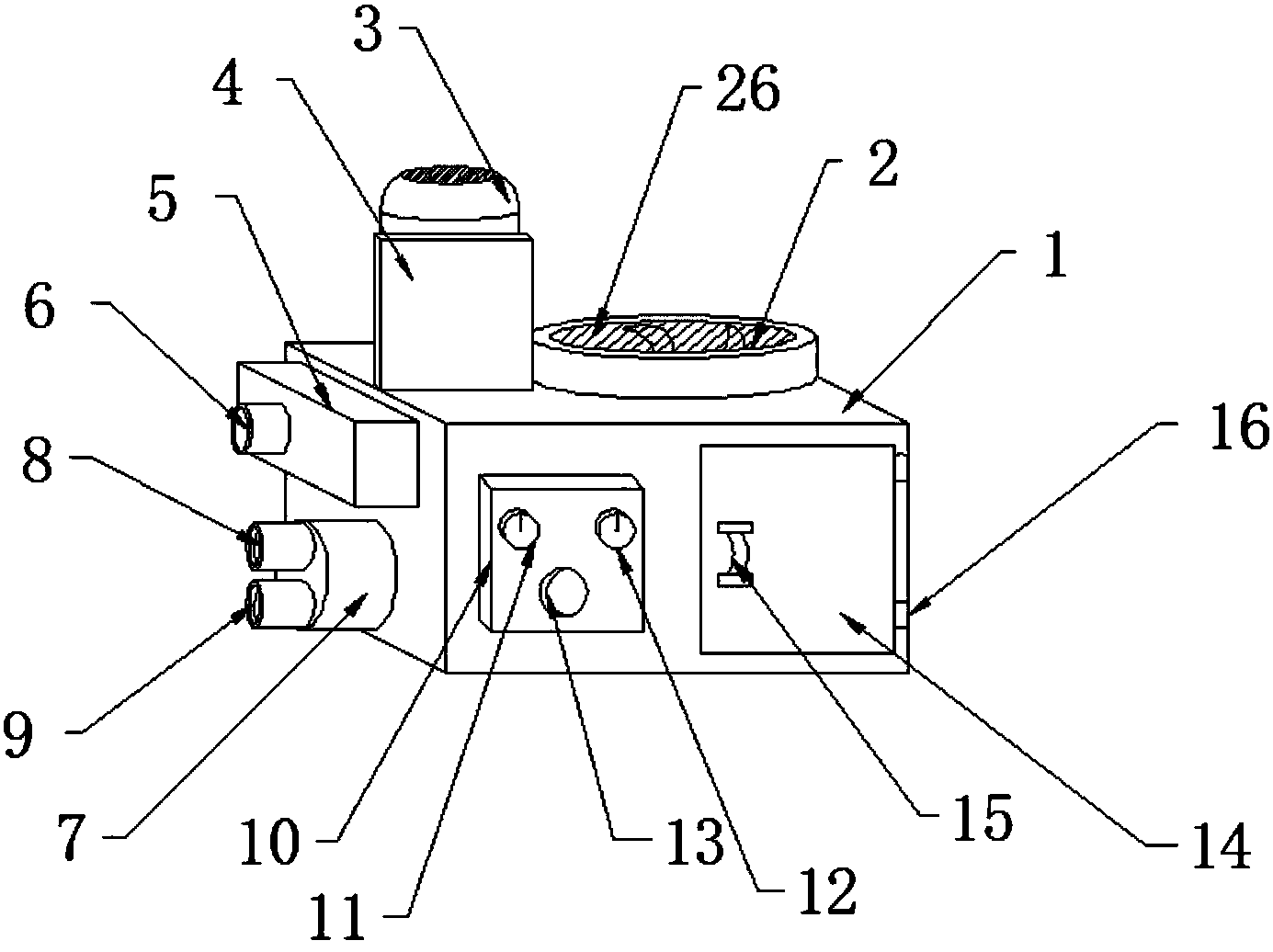

1.一种水处理装置降温制冷用压缩机，包括机身(1)，其特征在于：所述机身(1)的顶部设有风扇(2)，所述风扇(2)嵌套设置于所述机身(1)的内部，并与所述机身(1)固定连接，所述机身(1)的顶部一侧设有柱状的Y355电动机(3)，所述Y355电动机(3)嵌入设置于所述机身(1)的表面上，并与所述机身(1)电性连接，所述Y355电动机(3)的底部设有蒸发器(5)，所述蒸发器(5)的底端设有柱状的连接管(7)，所述连接管(7)的内部设有过滤网(17)，所述过滤网(17)贯穿设置于所述连接管(7)的内部，并与所述连接管(7)通过螺丝固定连接，所述过滤网(17)的对侧设有净化网(19)，所述机身(1)外表面的一侧设有矩形状的RIAATL电控箱(10)，所述RIAATL电控箱(10)平行设置于所述机身(1)的表面上，并与所述机身(1)电性连接，所述RIAATL电控箱(10)的外侧面设有开关键(13)，所述开关键(13)嵌套设置于所述RIAATL电控箱(10)的外侧面，并与所述RIAATL电控箱(10)电性连接，所述开关键(13)的邻侧设有箱门(14)，所述箱门(14)的端部设有把手(15)，所述把手(15)平行设置于所述箱门(14)的端部，并与所述箱门(14)焊接，所述机身(1)的内部设有导管(20)，所述导管(20)的端部设有储水箱(21)，所述储水箱(21)嵌套设置于所述导管(20)的端部，并与所述导管(20)通过胶水粘合，所述储水箱(21)的顶部设有防漏球(22)，所述防漏球(22)的邻侧设有冷凝器(23)，所述冷凝器(23)的对侧设有电池组(25)。
2.根据权利要求1所述的一种水 处理装置降温制冷用压缩机，其特征在于：所述风扇(2)的端部设有阻尘网(26)，所述阻尘网(26)平铺设置于所述风扇(2)的端部，并与所述风扇(2)通过螺丝固定连接。
3.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述Y355电动机(3)的邻侧设有矩形状的防漏电板(4)，所述防漏电板(4)平行设置于所述Y355电动机(3)的一侧，并与所述Y355电动机(3)通过螺丝固定连接。
4.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述蒸发器(5)外表面的一侧设有换气孔(6)，所述换气孔(6)的端部贯穿设置于所述蒸发器(5)的内部，并与所述蒸发器(5)固定连接。
5.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述连接管(7)的端部分别设有进水口(8)与出水口(9)，所述进水口(8)与所述出水口(9)穿透设置于所述连接管(7)的端部，并与所述连接管(7)焊接。
6.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述RIAATL电控箱(10)的外侧面设有水压表(11)与温度表(12)，所述水压表(11)与所述温度表(12)嵌套设置于所述RIAATL电控箱(10)的外侧面，并与所述RIAATL电控箱(10)电性连接。
7.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述箱门(14)的端部设有转轴(16)，所述转轴(16)嵌入设置于所述箱门(14)的端部，并与所述箱门(14)固定连接。
8.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述过滤网(17)的侧面设有活性炭板(18)，所述活性炭板(18)嵌套设置于所述过滤网(17)的侧面，并与所述过滤网(17)通过螺栓固定连接。
9.根据权利要求1所述的一种水处理装置降温制冷用压缩机，其特征在于：所述电池组(25)的邻侧设有冷却板(24)，所述冷却板(24)平行设置于所述电池组(25)的侧面，并与所述电池组(25)通过螺母固定连接。
说明书
一种水处理装置降温制冷用压缩机
技术领域
本发明涉及压缩机技术领域，具体为一种水处理装置降温制冷用压缩机。
背景技术
所谓压缩机是一种将低压气体提升为高压气体的从动的流体机械，是制冷系统的心脏，它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，压缩机分为活塞压缩机，螺杆压缩机，离心压缩机等。
但现有的降温制冷用压缩机，机身体积大，质量重，结构复杂，排气不连续，造成气流脉动，运转时有较大震动，极易损坏内部器件，维修成本高，运转噪音较大，需要借助外部设备一同工作，操作繁琐，功耗高，容易受压力及温度的影响，工作效率低，使用寿命短，用户操作量大。
所以，如何设计一种水处理装置降温制冷用压缩机，成为我们当前要解决的问题。
发明内容
本发明的目的在于提供一种水处理装置降温制冷用压缩机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种水处理装置降温制冷用压缩机，包括机身，所述机身的顶部设有风扇，所述风扇嵌套设置于所述机身的内部，并与所述机身固定连接，所述机身的顶部一侧设有柱状的Y355电动机，所述Y355电动机嵌入设置于所述机身的表面上，并与所述机身电性连接，所述Y355电动机的底部设有蒸发器，所述蒸发器的底端设有柱状的连接管，所述连接管的内部设有过滤网，所述过滤网贯穿设置于所述连接管的内部，并与所述连接管通过螺丝固定连接，所述过滤网的对侧设有净化网，所述机身外表面的一侧设有矩形状的RIAATL电控箱，所述RIAATL电控箱平行设置于所述机身的表面上，并与所述机身电性连接，所述RIAATL电控箱的外侧面设有开关键，所述开关键嵌套设置于所述RIAATL电控箱的外侧面，并与所述RIAATL电控箱电性连接，所述开关键的邻侧设有箱门，所述箱门的端部设有把手，所述把手平行设置于所述箱门的端部，并与所述箱门焊接，所述机身的内部设有导管，所述导管的端部设有储水箱，所述储水箱嵌套设置于所述导管的端部，并与所述导管通过胶水粘合，所述储水箱的顶部设有防漏球，所述防漏球的邻侧设有冷凝器，所述冷凝器的对侧设有电池组。
进一步的，所述风扇的端部设有阻尘网，所述阻尘网平铺设置于所述风扇的端部，并与所述风扇通过螺丝固定连接。
进一步的，所述Y355电动机的邻侧设有矩形状的防漏电板，所述防漏电板平行设置于所述Y355电动机的一侧，并与所述Y355电动机通过螺丝固定连接。
进一步的，所述蒸发器外表面的一侧设有换气孔，所述换气孔的端部贯穿设置于所述蒸发器的内部，并与所述蒸发器固定连接。
进一步的，所述连接管的端部分别设有进水口与出水口，所述进水口与所述出水口穿透设置于所述连接管的端部，并与所述连接管焊接。
进一步的，所述RIAATL电控箱的外侧面设有水压表与温度表，所述水压表与所述温度表嵌套设置于所述RIAATL电控箱的外侧面，并与所述RIAATL电控箱电性连接。
进一步的，所述箱门的端部设有转轴，所述转轴嵌入设置于所述箱门的端部，并与所述箱门固定连接。
进一步的，所述过滤网的侧面设有活性炭板，所述活性炭板嵌套设置于所述过滤网的侧面，并与所述过滤网通过螺栓固定连接。
进一步的，所述电池组的邻侧设有冷却板，所述冷却板平行设置于所述电池组的侧面，并与所述电池组通过螺母固定连接。
与现有技术相比，本发明的有益效果是：该种水处理装置降温制冷用压缩机，将机身移动至固定位置并确认无误后并启动机身，Y355电动机为机身提供工作电源，通过进水口将水流注入至储水箱中，因为储水箱顶部设有防漏球，这样的话防漏球堵住洞口保证水流不会溢出，使得机身增加的使用寿命，水流在通过连接管时，过滤网和净化网都能防止大型杂质通过，活性炭板能二次吸收掉水中杂质，避免了导管在工作中产生损坏，因为电池组的邻侧设有冷却板，这样的话能有效吸收掉电池组工作产生的热量，使得电池组增加使用寿命，可通过观测RIAATL电控箱内部的水压表与温度表，用户能及时了解所述机身内部的水压以及温度情况，防止出现爆机情况，风扇可排出机身中的内部多余热量，提高工作效率，采用新型的高分子有机材料构成，体积小，质量轻，在Y355电动机的邻侧设有防漏电板，可防止Y355电动机因工作时间过长而产生静电伤害用户，提高了人身安全性，换气孔能将蒸发器内部产生的空气排出，提高了工作效率，连接管的端部设有进水口与出水口，能快速为储水箱更换水源，水压表与温度表可为用户及时了解机身内部的水压以及温度情况，防止出现爆机情况，箱门可方便用户对机身进行检测维修工作，降低了维修成本，活性炭板能二次吸收掉水中杂质，避免了导管在工作中产生损坏，电池组的邻侧设有冷却板，冷却板能有效吸收掉电池组工作产生的热量，增加使用寿命，功耗小，操作简单快捷。
