申请日2017.08.25
公开(公告)日2018.06.19
IPC分类号C02F9/02; B01D36/02
摘要

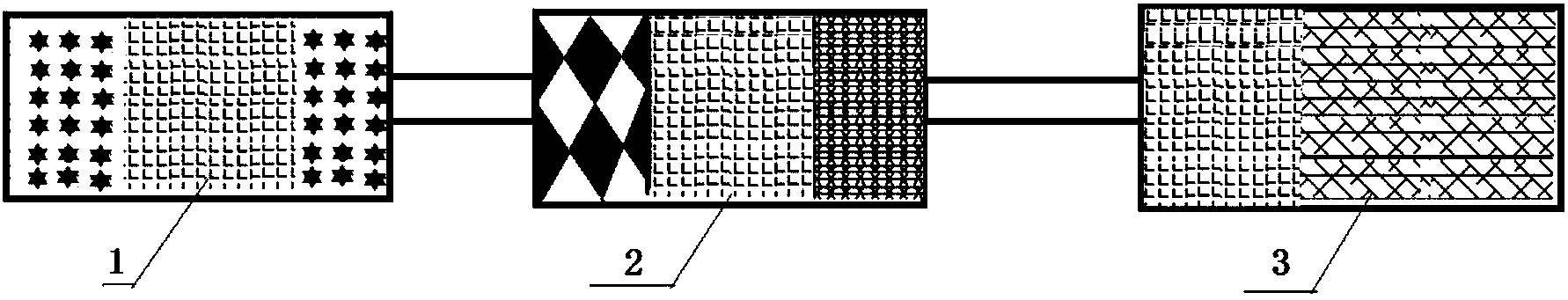

本实用新型公开了一种环保的耐腐蚀水处理装置，它包括前置过滤装置(1)，与前置过滤装置(1)相连的中间精密过滤装置(2)和与精密过滤装置(2)相连的后过滤装置(3);前置过滤装置(1)包括陶瓷外壳，安装在陶瓷外壳入口端的粒径5至10毫米的陶瓷颗粒，安装在陶瓷外壳中间段的过滤绵，安装在陶瓷外壳出口端的粒径2～5毫米的陶瓷颗粒和安装在陶瓷外壳出口端部的玻璃纤维丝网。本实用新型的环保的耐腐蚀水处理装置，环保性强，结构设计合理，耐腐蚀性好，净化处理效率高，对水中高分子化合物、微细颗粒杂质、细菌、病毒和重金属等具有很好的净化效果，使用寿命长，具有重要的应用价值。
权利要求书
1.一种环保的耐腐蚀水处理装置，其特征在于，它包括前置过滤装置(1)，与前置过滤装置(1)相连的中间精密过滤装置(2)和与精密过滤装置(2)相连的后过滤装置(3);
所述的前置过滤装置(1)包括陶瓷外壳，安装在陶瓷外壳入口端的粒径5至10毫米的陶瓷颗粒，安装在陶瓷外壳中间段的过滤绵，安装在陶瓷外壳出口端的粒径2～5毫米的陶瓷颗粒和安装在陶瓷外壳出口端部的玻璃纤维丝网;
所述的中间精密过滤装置(2)包括不锈钢外壳，安装在不锈钢外壳入口端的活性炭颗粒，安装在不锈钢外壳中间段的过滤棉和安装在不锈钢外壳出口端的玻璃纤维丝网;
所述的后过滤装置(3)包括聚四氟乙烯外壳，安装在聚四氟乙烯外壳入口端的过滤绵和安装在聚四氟乙烯外壳出口端的反渗透膜。
2.根据权利要求1所述的环保的耐腐蚀水处理装置，其特征在于，所述的中间精密过滤装置(2)与报警装置相连。
3.根据权利要求1所述的环保的耐腐蚀水处理装置，其特征在于，所述的不锈钢外壳内的活性炭颗粒的总长度为5至30厘米。
4.根据权利要求1～3任一项所述的环保的耐腐蚀水处理装置，其特征在于，所述的不锈钢外壳内的过滤棉的总长度为10至20厘米。
5.根据权利要求4所述的环保的耐腐蚀水 处理装置，其特征在于，不锈钢外壳内的玻璃纤维丝网的总长度为3至12厘米。
说明书
一种环保的耐腐蚀水处理装置
技术领域
本实用新型涉及一种水处理装置，具体涉及一种过滤效果好，使用寿命长的环保的耐腐蚀水处理装置。
背景技术
随着工业的快速发展，环境也遭到一定程度的污染，如水资源遭到了各种化工厂，石油冶炼工程的污染，水源的污染，长期饮用污染的水，对人们的身体影响较大，因此，对水质的净化处理非常必要。
因此，很有必要在现有技术的基础之上设计研发一种结构设计合理，环保性强，耐腐蚀性好，净化处理效率高，净化效果好，使用寿命长的环保的耐腐蚀水处理装置。
发明内容
实用新型目的：本实用新型的目的是为了解决现有技术的不足，提供一种环保性强，结构设计合理，环保性强，耐腐蚀性好，净化处理效率高，净化效果好，使用寿命长的环保的耐腐蚀水处理装置。
技术方案：为了实现以上目的，本实用新型采取的技术方案为：
一种环保的耐腐蚀水处理装置，它包括前置过滤装置，与前置过滤装置相连的中间精密过滤装置和与精密过滤装置相连的后过滤装置;
所述的前置过滤装置包括陶瓷外壳，安装在陶瓷外壳入口端的粒径5至10毫米的陶瓷颗粒，安装在陶瓷外壳中间段的过滤绵，安装在陶瓷外壳出口端的粒径2～5毫米的陶瓷颗粒和安装在陶瓷外壳出口端部的玻璃纤维丝网;
所述的中间精密过滤装置包括不锈钢外壳，安装在不锈钢外壳入口端的活性炭颗粒，安装在不锈钢外壳中间段的过滤棉和安装在不锈钢外壳出口端的玻璃纤维丝网;
所述的后过滤装置包括聚四氟乙烯外壳，安装在聚四氟乙烯外壳入口端的过滤绵和安装在聚四氟乙烯外壳出口端的反渗透膜。
作为优选方案，以上陶瓷外壳内部，粒径5至10毫米的陶瓷颗粒的总长度为10至30厘米。陶瓷外壳中间段的过滤绵的总长度为10至20厘米，粒径2至5毫米的陶瓷颗粒的总长度为10至30厘米。
作为优选方案，以上所述的环保的耐腐蚀水处理装置，所述的中间精密过滤装置内安装有压力传感器，压力传感器与报警装置相连。当长期使用后，中间精密过滤装置内的阻力较大，压力超过正常范围时，报警装置发出更换的报警信号。
作为优选方案，以上所述的环保的耐腐蚀水处理装置，所述的不锈钢外壳内的活性炭颗粒的总长度为5至30厘米。
作为优选方案，以上所述的环保的耐腐蚀水处理装置，所述的不锈钢外壳内的过滤棉的总长度为10至20厘米。
作为优选方案，以上所述的环保的耐腐蚀水处理装置，不锈钢外壳内的玻璃纤维丝网的总长度为3至12厘米。
有益效果：本实用新型提供的环保的耐腐蚀水处理装置和现有技术相比具有以下优点：
本实用新型的环保的耐腐蚀水处理装置，环保性强，结构设计合理，耐腐蚀性好，净化处理效率高，对水中高分子化合物、微细颗粒杂质、细菌、病毒和重金属等具有很好的净化效果，使用寿命长，具有重要的应用价值。
