申请日2017.08.25
公开(公告)日2018.05.25
IPC分类号C02F9/08; C02F11/00; B01D53/04; B01D46/30; B01D46/00
摘要
一种城市污水处理用淤泥处理装置，包括方形透明观察窗、空气净化装置、滑动压板、限位开关和紫外线杀菌灯;所述两组电动推杆均通过前端的推杆连接在滑动压板的顶部;所述搅拌轴上均焊接有搅拌叶片;所述限位板的顶部均安装有限位开关;所述吸风机与吸风滤网孔之间通过塑料波纹管相连接，且吸风机的另一端侧通过管道连接有空气净化装置;所述活性炭过滤层与高效过滤网依次设在空气净化装置的内部。本实用新型滑动压板的设置，使水快速的与淤泥进行分离，边搅拌边对新翻出的淤泥进行杀菌，提高杀菌的效果。本实用新型空气净化装置的设置，可净化处理箱内部的空气环境，倾斜状滤板的设置，有利于处理后的淤泥快速流出。
权利要求书
1.一种城市污水处理用淤泥处理装置，其特征在于：所述的城市污水处理用淤泥处理装置包括有：
处理箱、投料管口、控制开关、排水管、出料管、方形透明观察窗、吸风机、空气净化装置、塑料波纹管、搅拌电机、电动推杆、固定板、滑动压板、限位板、限位开关、 搅拌叶片、滤板、搅拌轴、直线轴承、紫外线杀菌灯、吸风滤网孔、活性炭过滤层、高效过滤网和控制面板;
所述投料管口焊接在处理箱的下端一侧，且投料管口上安装有控制开关;所述排水管连接在处理箱的底部一端，且处理箱的另一端连接有出料管，且排水管与出料管分别设在滤板的上下两侧;所述方形透明观察窗与控制面板均镶嵌在处理箱的前侧外壁上;所述固定板固定安装在处理箱的内腔顶部，且固定板的上端分别安装有两组搅拌电机与电动推杆，且两组电动推杆均通过前端的推杆连接在滑动压板的顶部;所述搅拌电机的底部均连接有搅拌轴，且该搅拌轴穿过滑动压板上的直线轴承位于滤板的上端，且搅拌轴上均焊接有搅拌叶片;所述限位板安装在处理箱的内侧两端，且限位板的顶部均安装有限位开关;所述吸风机设在处理箱的顶部中间，且吸风机与吸风滤网孔之间通过塑料波纹管相连接，且吸风机的另一端侧通过管道连接有空气净化装置;所述活性炭过滤层与高效过滤网依次设在空气净化装置的内部。
2.根据权利要求1所述的城市污水处理用淤泥处理装置，其特征在于：所述限位板的安装高度大端搅拌叶片的高度。
3.根据权利要求1所述的城市污水 处理用淤泥处理装置，其特征在于：所述滤板为倾斜状结构，且滤板的倾斜角度为20°。
4.根据权利要求1所述的城市污水处理用淤泥处理装置，其特征在于：所述紫外线杀菌灯为平面螺旋状结构，且紫外线杀菌灯设在直线轴承的外端侧。
说明书
一种城市污水处理用淤泥处理装置
技术领域
本实用新型涉及淤泥处理技术领域，尤其涉及一种城市污水处理用淤泥处理装置。
背景技术
城市污水污泥是污水处理过程中产生的固体废弃物。随着国内污水处理事业的发展，污水厂总处理水量和处理程度将不断扩大和提高，产生的污泥量也日益增加，目前在国内一般污水厂中其基建和运行费用约占总基建和运行费用的20%～50%。污水污泥中除了含有大量的有机物和丰富的氮、磷等营养物质，还存在重金属、致病菌和寄生虫等有毒有害成分。为防止污泥造成的二次污染及保证污水处理厂的正常运行和处理效果，污水污泥的处理处置问题在城市污水处理中占有的位置已日益突出。
如申请号为：201620145045 .2的专利中提供了一种污染淤泥处理装置，包括投料口、破碎机、处理箱、预存罐、电极、倾斜滤板、导流管、承载板、加热器、排料管、切刀、压板、风机、药剂添加管、紫光灯和摄像头，所述的进料管与处理箱连通，进料管顶端设有投料口，进料管上安装破碎机，处理箱内设有预存罐，预存罐与进料管连通，预存罐内设有电极，预存罐底端与导流管连通，预存罐内设有倾斜滤板，预存罐底端设有出料管，出料管上设有控制阀，处理箱底端内部设有电动伸缩杆，电动伸缩杆顶端与承载板铰链，承载板下表面设有温度传感器，承载板下方设有加热器，处理箱底端设有排水管，处理箱底面设有导轮，预存罐底端棱角与筛板铰链，筛板另一端与承载板倾斜抵触接触，处理箱内设有液压杆，液压杆底端设有压板，压板下表面设有切刀，切刀上均匀设有通孔，处理箱侧壁设有排料管，处理箱内壁设有风机，处理箱上设有散热孔，处理箱顶端设有药剂添加管，处理箱顶端内壁随便用紫光灯和摄像头。
申请号为：CN201620110229.5的中国专利中提供了一种污染河道淤泥处理装置，包括投料口、处理箱、转轴、UV紫光灯、摄像头、风扇、电极、叶轮、滤板、加热器、导轮、排水管和转轮，所述的处理箱顶端设有投料口，处理箱内设有转轴，转轴上安装叶轮，转轴与外部电机连接，处理箱顶端内壁设有风扇，处理箱上设有通风孔，处理箱内壁还设有UV紫光灯，处理箱内设有电极，处理箱底端设有滤板，滤板下方设有加热器，处理箱底端设有排水管，排水管设置在滤板的下方，滤板下表面设有温度传感器，处理箱底面设有导轮，导轮上设有手刹，处理箱侧壁设有转轮，转轮外沿均匀设有切刀，转轮一半设置在处理箱外部。
上述专利中提供的淤泥处理装置中，均存在以下几点问题：
1、采用摄像头对处理箱内部的工作情况，不直观，同时浪费资源;
2、在对淤泥进行处理时，水与淤泥分离速度较慢，杀菌不彻底，效果较差;
3、长时间使用后，处理箱内部的空气比较浑浊，对工作人员的健康造成影响。
于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种城市污水处理用淤泥处理装置，以期达到更具有更加实用价值性的目的。
实用新型内容
本实用新型的目的在于提供一种城市污水处理用淤泥处理装置，以解决上述背景技术中提出的问题。
本实用新型城市污水处理用淤泥处理装置的目的与功效，由以下具体技术手段所达成：
一种城市污水处理用淤泥处理装置，其中，该城市污水处理用淤泥处理装置包括有：

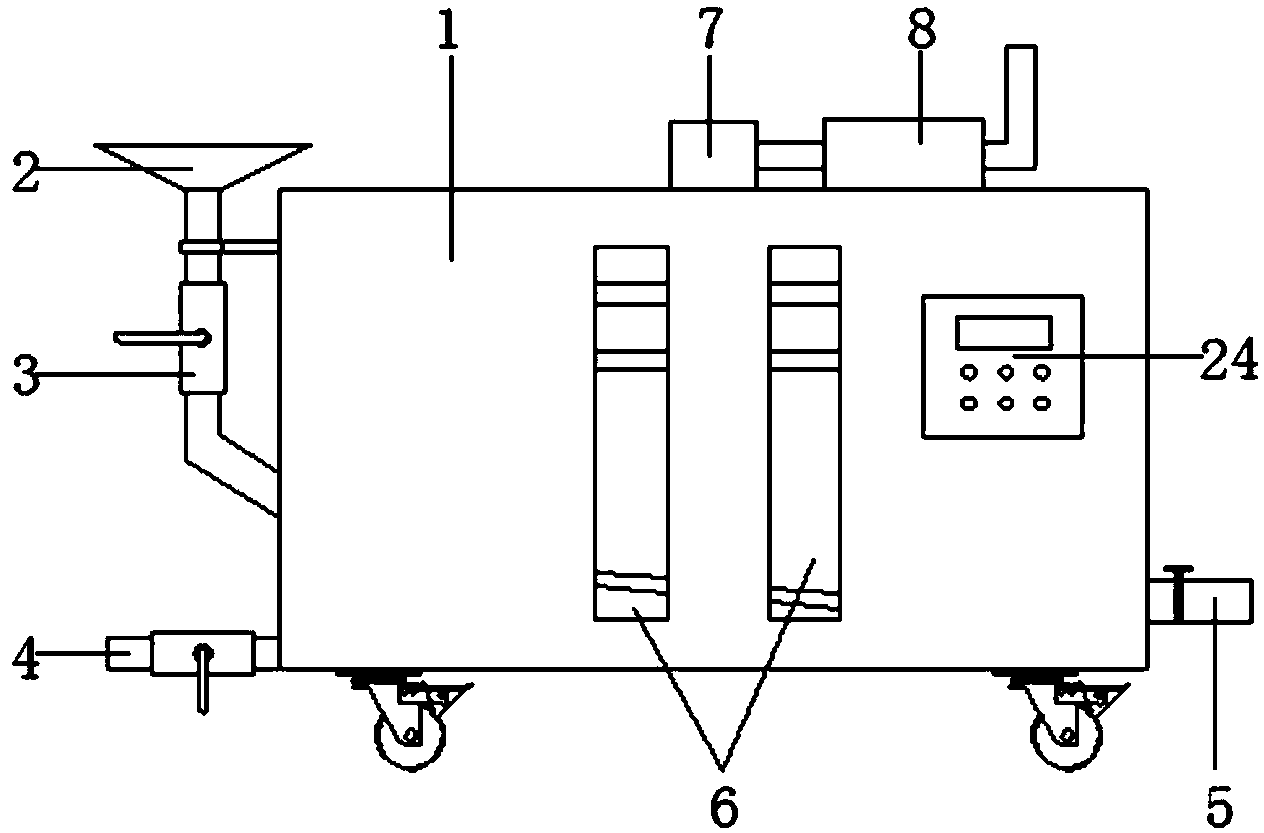

处理箱、投料管口、控制开关、排水管、出料管、方形透明观察窗、吸风机、空气净化装置、塑料波纹管、搅拌电机、电动推杆、固定板、滑动压板、限位板、限位开关、 搅拌叶片、滤板、搅拌轴、直线轴承、紫外线杀菌灯、吸风滤网孔、活性炭过滤层、高效过滤网和控制面板;
所述投料管口焊接在处理箱的下端一侧，且投料管口上安装有控制开关;所述排水管连接在处理箱的底部一端，且处理箱的另一端连接有出料管，且排水管与出料管分别设在滤板的上下两侧;所述方形透明观察窗与控制面板均镶嵌在处理箱的前侧外壁上;所述固定板固定安装在处理箱的内腔顶部，且固定板的上端分别安装有两组搅拌电机与电动推杆，且两组电动推杆均通过前端的推杆连接在滑动压板的顶部;所述搅拌电机的底部均连接有搅拌轴，且该搅拌轴穿过滑动压板上的直线轴承位于滤板的上端，且搅拌轴上均焊接有搅拌叶片;所述限位板安装在处理箱的内侧两端，且限位板的顶部均安装有限位开关;所述吸风机设在处理箱的顶部中间，且吸风机与吸风滤网孔之间通过塑料波纹管相连接，且吸风机的另一端侧通过管道连接有空气净化装置;所述活性炭过滤层与高效过滤网依次设在空气净化装置的内部。
进一步的，所述限位板的安装高度大端搅拌叶片的高度。
进一步的，所述滤板为倾斜状结构，且滤板的倾斜角度为20°。
进一步的，所述紫外线杀菌灯为平面螺旋状结构，且紫外线杀菌灯设在直线轴承的外端侧。
与现有结构相较之下，本实用新型具有如下优点：
1.本实用新型透明观察窗的设置，更加直观的观察处理箱内部淤泥处理情况，较采用摄像头相比，可有效的节约能源，降低成本。
2.本实用新型滑动压板的设置，通过电动推杆带动滑动压板向下挤压，可使水透过滤板快速的与淤泥进行分离，提高水与淤泥的分离速度，同时在边搅拌边通过螺旋状的紫外线杀菌灯进行杀菌，增加紫外线杀菌灯的杀菌面积，可对新翻出的淤泥进行杀菌，提高杀菌的效果。
3.本实用新型空气净化装置的设置，通过吸风机将处理箱内部的浑浊空气吸入到空气净化装置中，利用活性炭过滤层与高效过滤网对浑浊空气进行净化处理后排出，有效的净化处理箱内部的空气环境。
4.本实用新型倾斜状滤板的设置，有利于处理后的淤泥快速的通过处理管流出。
