申请日2017.08.25
公开(公告)日2018.06.05
IPC分类号C02F9/12
摘要
本实用新型涉及一种快速处理污水悬浮物的加工系统，属于污水处理设备领域，所述的快速处理污水悬浮物的加工系统由絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置、磁分离处理装置、污泥处理装置等组成，利用磁分离处理装置对污水悬浮物进行处理，本实用新型运行稳定，操作简便，能快速有效处理高悬浮物污水，经本系统处理后的悬浮物污水能循环再利用，为达标排放提供可靠保证，为企业的稳定运行、节能减排和当地环境保护带来明显的经济效益和社会效益。
权利要求书
1.一种快速处理污水悬浮物的加工系统，其特征在于，所述的快速处理污水悬浮物的加工系统主要包括絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置、磁分离处理装置、污泥处理装置，所述的絮凝剂加药装置通过管路与絮凝剂混合装置连通，助凝剂加药装置通过管路与助凝剂混合装置连通，所述的磁分离处理装置与絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置连通，污泥处理装置与磁分离处理装置连通，所述絮凝剂加药装置由装置本体、电机、加水管、加药管、搅拌轴、搅拌桨、轴套、储药箱、进药管、进药阀、自动过滤装置、计量泵、电控箱，副线管路、控制阀、出药管、出药阀组成，所述电机置于装置本体外，可拆卸在装置本体上，加水管及加药管设置在装置本体上，搅拌轴设置在装置本体内部，搅拌桨可拆卸连接在搅拌轴上，储药箱设置在装置本体底部，通过进药管与装置本体连通，进药管上设置有进药阀，储药箱右侧通过管路连接有自动过滤装置，计量泵通过管路与自动过虑装置连通，计量泵上方设置有电控箱，副线管路设置在计量泵及电控箱上方，控制阀设置在副线管路上，计量泵右侧设置有出药管，出药管上设置有出药阀，所述的磁分离处理装置内部设置有搅拌辊、连接轴、磁杆、刮板、进水管、出水管、颗粒出口，所述的搅拌辊设置在磁分离处理装置内部，连接轴设置在装置本体内部，磁杆设置在连接轴上，刮板设置在连接轴上，进水管设置在磁分离处理装置左侧，出水管设置在磁分离处理装置右侧，颗粒出口设置在磁分离处理装置右侧靠上位置。
2.根据权利要求1中所述的一种快速处理污水悬浮物的加工系统，其特征在于：所述装置本体侧面设置有液位计，液位计可拆卸连接在装置本体上。
3.根据权利要求1中所述的一种快速处理污水 悬浮物的加工系统，其特征在于：所述的副线管路与计量泵连通。
4.根据权利要求1中所述的一种快速处理污水悬浮物的加工系统，其特征在于：所述的磁分离处理装置正面设置有视窗，顶面设置有顶盖。
5.根据权利要求1中所述的一种快速处理污水悬浮物的加工系统，其特征在于：所述的磁杆与刮板相切。
说明书
一种快速处理污水悬浮物的加工系统
技术领域
本实用新型属于污水处理的技术领域，具体地说，本实用新型涉及一种快速处理污水悬浮物的加工系统。
背景技术
由于人们的生产、生活活动或自然条件变化所产生的污水，悬浮物是主要的污染物也是污水处理的主要控制指标之一，几乎在所有污水处理工艺中均需设计对污水悬浮物的去除处理，在现有的物理化学法处理技术中，普遍存在悬浮物处理设备体积大、流程长、停留时间长、污泥含水率高，工艺波动、设备投资大等困难，给污水悬浮物处理指标、处理量均带来较大困难，为污水的其他指标净化带来较大的不利影响，给环境保护和人类生产生活带来较大隐患。
因此、开发一种能有效处理污水悬浮物的加工系统成为了亟需解决的技术问题。
发明内容
为克服背景技术中存在的问题，本实用新型公开了一种快速处理污水悬浮物的加工系统，目的在于提供一种操作稳定、简便，能快速处理污水悬浮物的加工系统，所述的快速处理污水悬浮物的加工系统由絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置、磁分离处理装置、污泥处理装置等组成，利用磁分离处理装置对污水悬浮物进行处理，本实用新型运行稳定，操作简便，能快速有效处理高悬浮物污水，经本系统处理后的悬浮物污水能循环再利用，为达标排放提供可靠保证，为企业的稳定运行、节能减排和当地环境保护带来明显的经济效益和社会效益。
为实现上述目的，本实用新型是通过如下技术方案实现的：

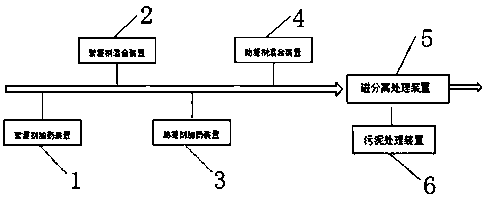

所述的快速处理污水悬浮物的加工系统主要包括絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置、磁分离处理装置、污泥处理装置，所述的絮凝剂加药装置通过管路与絮凝剂混合装置连通，助凝剂加药装置通过管路与助凝剂混合装置连通，所述的磁分离处理装置与絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置连通，污泥处理装置与磁分离处理装置连通，所述絮凝剂加药装置由装置本体、电机、加水管、加药管、搅拌轴、搅拌桨、轴套、储药箱、进药管、进药阀、自动过滤装置、计量泵、电控箱，副线管路、控制阀、出药管、出药阀组成，所述电机置于装置本体外，可拆卸在装置本体上，加水管及加药管设置在装置本体上，搅拌轴设置在装置本体内部，搅拌桨可拆卸连接在搅拌轴上，储药箱设置在装置本体底部，通过进药管与装置本体连通，进药管上设置有进药阀，储药箱右侧通过管路连接有自动过滤装置，计量泵通过管路与自动过虑装置连通，计量泵上方设置有电控箱，副线管路设置在计量泵及电控箱上方，控制阀设置在副线管路上，计量泵右侧设置有出药管，出药管上设置有出药阀，所述的磁分离处理装置内部设置有搅拌辊、连接轴、磁杆、刮板、进水管、出水管、颗粒出口，所述的搅拌辊设置在磁分离处理装置内部，连接轴设置在装置本体内部，磁杆设置在连接轴上，刮板设置在连接轴上，进水管设置在磁分离处理装置左侧，出水管设置在磁分离处理装置右侧，颗粒出口设置在磁分离处理装置右侧靠上位置。
所述装置本体侧面设置有液位计，液位计可拆卸连接在装置本体上。
所述的计量泵前后管路上设置有进口阀及出口阀。
所述的副线管路与计量泵连通。
所述的磁分离处理装置正面设置有视窗，顶面设置有顶盖。
所述的磁杆与刮板相切。
本实用新型的有益效果：本实用新型由絮凝剂加药装置、絮凝剂混合装置、助凝剂加药装置、助凝剂混合装置、磁分离处理装置、污泥处理装置等组成，利用磁分离处理装置对污水悬浮物进行处理，本实用新型运行稳定，操作简便，能快速有效处理高悬浮物污水，经本系统处理后的悬浮物污水能循环再利用，为达标排放提供可靠保证，为企业的稳定运行、节能减排和当地环境保护带来明显的经济效益和社会效益。
