申请日2017.08.25
公开(公告)日2018.05.01
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型涉及一种选矿废水快速处理系统，属于污水处理设备，所述的选矿废水快速处理系统在选矿池右侧设置有蓄水池，在蓄水池内加入药剂使选矿废水自然沉降，选矿废水进入带沉淀池内，沉降一段时间后实现固液分层，液体从出水管进入清水池，清水池内液体通过回水管回到选矿池内用作选矿用水，实现废水回收利用，沉降池内沉降有尾矿泥，水流进入清水池后，打开出泥管，与外部连通后，尾矿泥从出泥管流出进入到尾矿库内，实现尾矿回收，将选矿废水固液分离，分别回收，实现选矿废水的处理。
权利要求书
1.一种选矿废水快速处理系统，其特征在于，所述的选矿废水快速处理系统主要包括选矿池、蓄水池、进水管、进水阀、进药管、进药阀、沉降池、入水管、入水阀、出泥管、清水池、出水管、出水阀、回水管、回水泵、回水阀，所述的选矿池及蓄水池通过进水管连通，进水管上设置有进水阀，进药管设置在蓄水池右侧，进药管上设置有进药阀，沉降池及蓄水池通过入水管连通，入水管上设置有入水阀，出泥管设置在沉降池右侧，清水池及沉降池通过出水管连通，出水管设置在出水阀上，回水管设置在清水池及选矿池间，回水泵设置在回水管上，回水阀设置在回水管上，所述的沉降池内部设置有拦水坝、穿坝管、吸泥孔，所述穿坝管横穿拦水坝，吸泥孔设置在穿坝管上。
2.根据权利要求1中所述的一种选矿废水快速处理系统，其特征在于：所述出泥管后连接有尾矿库。
3.根据权利要求1中所述的一种选矿废水快速处理系统，其特征在于：所述穿坝管与沉降池底面相切，穿坝管穿过拦水坝，与出泥管连通。
4.根据权利要求1中所述的一种选矿废水 快速处理系统，其特征在于：所述吸泥孔设置有至少5个，均匀分布在穿坝管表面。
说明书
一种选矿废水快速处理系统
技术领域
本实用新型属于污水处理设备领域，具体地说，本实用新型涉及一种选矿废水快速处理系统。
背景技术
在现有的选矿工艺过程中，很多工艺都采用水洗的选矿工艺，都要产生含大量尾矿的废水，固体悬浮物是污水排放中的主要控制指标之一，固体悬浮物的超标排放会给水环境和人体带来巨大的直接危害，高固体悬浮物废水的处理是当前选矿污水处理的一个重点和难点，现有的处理工艺流程较长，工艺复杂，稳定性差，控制困难，基建投资较大，直接影响到了对固体悬浮物废水的处理效果和处理量，存在大量的超标排放，给局部的环境和人体健康带来巨大隐患。
因此，开发出一种有效处理高固体悬浮物废水的加工系统成为了亟需解决的技术问题。
发明内容
为克服背景技术中存在的问题，本实用新型公开了一种选矿废水快速处理系统，目的在于提供一种操作简便、能有效处理选矿废水的加工系统，所述的选矿废水快速处理系统在选矿池右侧设置有蓄水池，在蓄水池内加入药剂使选矿废水自然沉降，选矿废水进入带沉淀池内，沉降一段时间后实现固液分层，液体从出水管进入清水池，清水池内液体通过回水管回到选矿池内用作选矿用水，实现废水回收利用，沉降池内沉降有尾矿泥，水流进入清水池后，打开出泥管，与外部连通后，尾矿泥从出泥管流出进入到尾矿库内，实现尾矿回收，将选矿废水固液分离，分别回收，实现选矿废水的处理。
为实现上述目的，本实用新型是通过如下技术方案实现的：

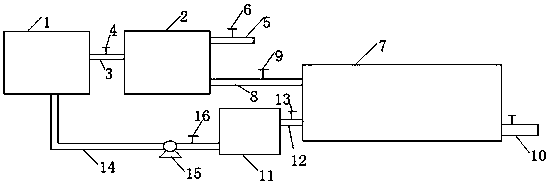

所述的选矿废水快速处理系统主要包括选矿池、蓄水池、进水管、进水阀、进药管、进药阀、沉降池、入水管、入水阀、出泥管、清水池、出水管、出水阀、回水管、回水泵、回水阀，所述的选矿池及蓄水池通过进水管连通，进水管上设置有进水阀，进药管设置在蓄水池右侧，进药管上设置有进药阀，沉降池及蓄水池通过入水管连通，入水管上设置有入水阀，出泥管设置在沉降池右侧，清水池及沉降池通过出水管连通，出水管设置在出水阀上，回水管设置在清水池及选矿池间，回水泵设置在回水管上，回水阀设置在回水管上，所述的沉降池内部设置有拦水坝、穿坝管、吸泥孔，所述穿坝管横穿拦水坝，吸泥孔设置在穿坝管上。
所述出泥管后连接有尾矿库。
所述穿坝管与沉降池底面相切，穿坝管穿过拦水坝，与出泥管连通。
所述吸泥孔设置有至少5个，均匀分布在穿坝管表面。
本实用新型的有益效果：本实用新型在选矿池右侧设置有蓄水池，在蓄水池内加入药剂使选矿废水自然沉降，选矿废水进入带沉淀池内，沉降一段时间后实现固液分层，液体从出水管进入清水池，清水池内液体通过回水管回到选矿池内用作选矿用水，实现废水回收利用，沉降池内沉降有尾矿泥，水流进入清水池后，打开出泥管，与外部连通后，尾矿泥从出泥管流出进入到尾矿库内，实现尾矿回收，将选矿废水固液分离，分别回收，实现选矿废水的处理，提供一种操作简便、能有效处理选矿废水的处理系统。
