申请日2018.08.08
公开(公告)日2018.12.11
IPC分类号C02F9/14
摘要
本发明公开了一种基于污水处理设备的污水处理方法，该方法基于的污水处理设备包括一系统框架，一真空收集机构，一刮渣沉淀机构，一超重力干燥机构，一沉淀电解机构，一电气控制柜，刮渣沉淀机构分为A、B、C、D四个区，超重力干燥机构包括离心系统、加热系统、除味系统、分离系统、冷却系统，各机构、系统之间相互配合工作，本方法能够实现对污水的三级沉淀过滤、三级处理，得到清洁度高的处理水。
权利要求书
1.一种基于污水处理设备的污水处理方法，其特征在于，包括如下步骤：
1)一级过滤沉淀：真空收集机构中的真空泵工作使真空罐体产生负压，水从进料管进入真空罐体内，排出的气体从排气管通过真空泵过滤件过滤，经过真空泵进入真空废气处理箱;排污泵工作，气动卡盘球阀打开，经过一级沉淀时间的污水沉淀物从排污管排出，气动卡盘球阀关闭，将经过一级沉淀的水从出料管排出到刮渣沉淀机构中;
2)二级过滤沉淀：水从水平进水管进入，经过垂直进水管到达刮渣斜板组件，在A区中进行二级沉淀与过滤，当水位达到一定高度时，A区处理后的水通过沉淀箱刮渣隔板进入B区;
3)三级过滤沉淀：B区中水位达到集水槽上端位置时，水通过沉淀箱MBR隔板进入C区，MBR膜组件和曝气泵对水进行三级沉淀与过滤，得到干净的水，水通过沉淀箱清水隔板到达D区，自吸泵工作，将D区的水通过出料管二排到超重力干燥机构中;
4)二级处理：水从进水管进入，通过过滤器进料管到达过滤器进行过滤;绞龙电机工作，对收集箱内的干粉进行供给，直流污水泵工作，对水进行抽取上料，水与干粉按照配方比例投入离心机内;离心电机工作，带动离心机旋转清洁过滤，再依次经过加热系统、除味系统、分离系统，实现对水的二级处理，最后水从出水管进入沉淀电解机构;
5)三级处理：水注入到电解消毒沉淀箱中，电源带动立式电解器总装发生电解，产生臭氧与臭氧消毒柜相配合，对水进行消毒，达到对水的三级处理，处理完成后的水储存在清水收集箱内。
说明书
一种基于污水处理设备的污水处理方法
技术领域
本发明涉及卫生处理领域，特别涉及到一种基于污水处理设备的污水处理方法。
背景技术
随着社会的快速发展，各种工业废水、生活污水、化学试剂等的排放严重污染地下水、地表水，对人民的生活和健康带来极大恶劣影响。水污染情况不断加剧，污水的高效处理和所得产品的清洁度一直是人们高度关注的问题，也是急需攻破的技术难题。虽然现有技术中已存在大量污水处理设备，但这些污水设备的处理耗能情况普遍是高耗能、低效率，处理过的污水仍不符合国家卫生标准。
发明内容
本发明目的之一为提供一种污水处理设备，以解决现有技术中存在的污水处理清洁度低的技术问题。
本发明目的之二为提供一种污水处理设备的处理方法，以实现对污水的清洁处理，将污水处理为清洁度高的水。

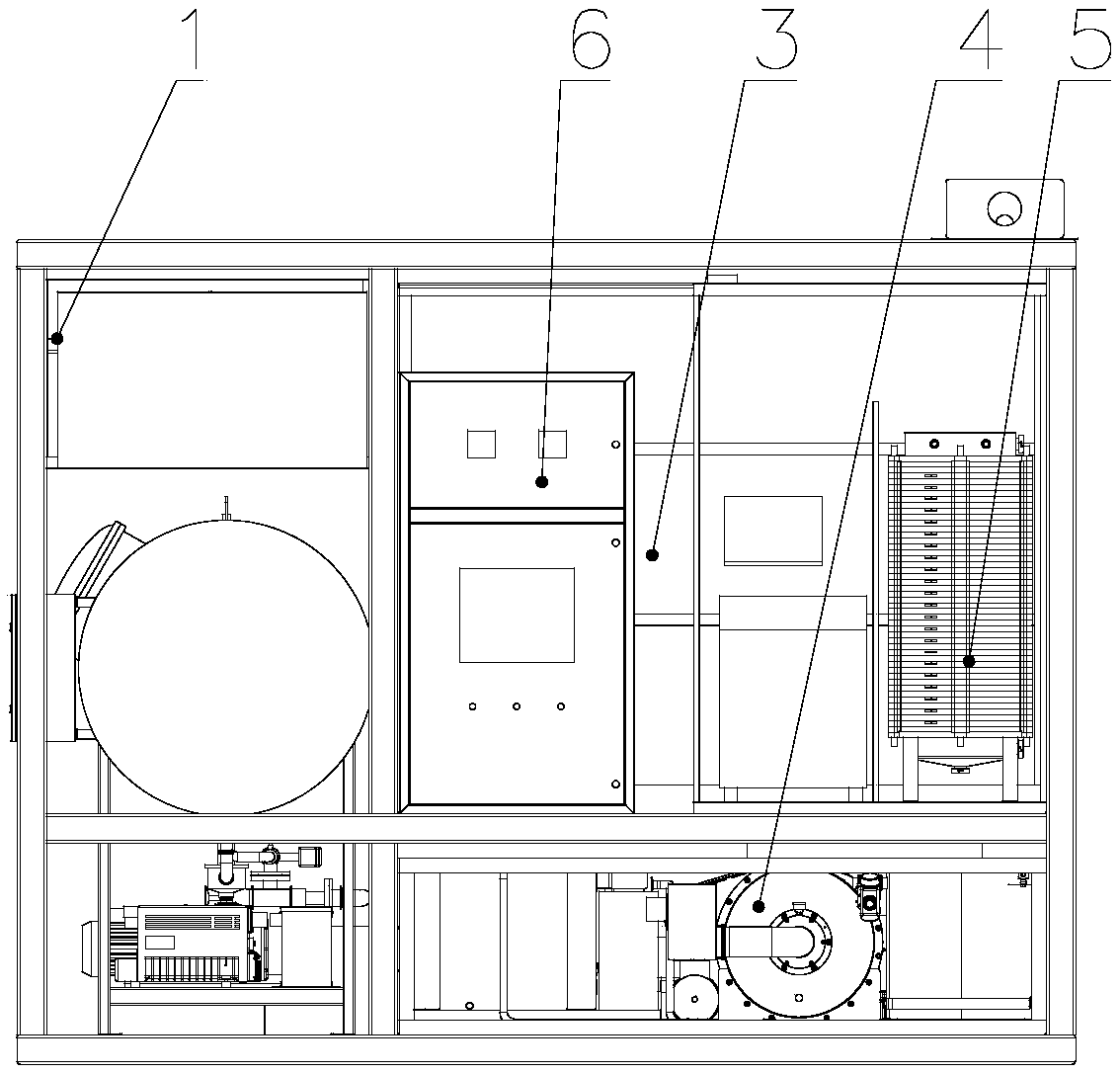

为到达上述目的之一，本发明采用以下技术方案：一种污水处理设备，包括一系统框架，系统框架位于整个设备的最外围;一真空收集机构，真空收集机构位于设备左端，与系统框架连接;一刮渣沉淀机构，刮渣沉淀机构位于真空收集机构的右侧，右端与系统框架连接;一超重力干燥机构，超重力干燥机构位于刮渣沉淀机构下方，部分位于刮渣沉淀机构前侧，前端、右端均与系统框架连接;一沉淀电解机构，沉淀电解机构位于刮渣沉淀机构前侧、超重力干燥机构的上方，前端、右端均与系统框架连接;一电气控制柜，电气控制柜位于真空收集机构和沉淀电解机构中间、刮渣沉淀机构前侧、超重力干燥机构的上方，前端与系统框架连接。各机构之间相互配合工作，实现对污水的三级沉淀过滤、三级处理，得到清洁度高的处理水。
优选地，真空收集机构包括一真空罐体，真空罐体位于真空收集机构中的正上方位置;一电控柜，电控柜位于真空罐体上、真空收集机构与系统框架连接处;一进料管，位于真空罐体的正下方左端;一出料管，出料管水平向后通往刮渣沉淀机构，位于进料管右侧;一排污管，排污管水平向左通往真空收集罐体的左端，位于出料管右侧，排污管左端与一气动卡盘球阀连接，气动卡盘球阀位于排污管左端正下方，上端为尖角形，前侧与一排污泵连接;一排气管，排气管水平向左与一真空泵过滤件连接，位于出料管右侧，真空泵过滤件位于真空收集机构中的正中间位置、真空罐体正下方;真空泵过滤件前侧与一真空泵连接，真空泵和真空泵过滤件右侧设有一真空废弃处理箱，真空废弃处理箱与真空泵连接。真空泵工作使真空罐体产生负压将污水吸入真空罐体内，排出的污气从排气管排出经过真气泵过滤件，被真空废弃处理箱收集;经过一级沉淀时间的污泥从排污管排出，一级沉淀后的污水从出料管排出，不同的物质分别从不同路径排出，互不干扰，且对经过处理的水不产生污染，提高一级沉淀的处理效果，也避免了污水中的废气对环境的污染。
优选地，刮渣沉淀机构包括A、B、C、D四个区，A区位于刮渣沉淀机构中的右侧部分，包括一水平进水管，水平进水管与真空收集机构连接，呈左右水平状态;一垂直进水管，垂直进水管与水皮进水管垂直连接;一刮渣斜板组件，刮渣斜板组件与垂直进水管上端连接;一沉淀箱刮渣隔板，沉淀箱刮渣隔板位于A区和B区的分隔处。水依次通过A、B、C、D四个区，在垂直进水管中水需从低往高处走，增加了水流经的路程，减缓了流速，使水中的固体沉淀物尽可能沉淀，刮渣斜板组件将污水中的泥土过滤排出，实现对水的二级沉淀处理。
更优选地，B区位于刮渣沉淀机构中的中间部分，包括一集水槽，集水槽上端前后中部的位置设有一左右水平的沉淀箱MBR隔板，沉淀箱MBR隔板贯穿整个B区，左端通往C区。沉淀箱MBR隔板位于集水槽上端位置，使B区的水始终处于一种充盈的状态，且沉淀箱MBR隔板呈左右水平状态，从B区流往C区的水无电势差，且无动力提供，水的流动性减小，流动缓慢，有利于小型颗粒的聚拢沉淀。
更优选地，C区位于刮渣沉淀机构中的左前侧部分，包括一MBR膜组件，MBR膜组件贯穿整个C，后端通往D区;一曝气泵，曝气泵位于刮渣沉淀机构与真空收集机构分隔处下方位置。曝气泵和MBR膜组件配合工作，MBR膜即时超滤膜，是一种孔径规格一致，额定孔径范围为0.001-0.02微米的微孔过滤膜，MBR膜组件具有高效分离的作用，处理出的水极其清澈，悬浮物和浊度接近于零;曝气泵使水中获得充足的氧，有利于水中的微生物对污水中的有机物进行氧化分解，细菌和病毒被大幅去除，也可清除硫化氢等污染物质，出水水质优于建设部颁发的生活杂用水水质标准，可以直接作为非饮用市政杂用水，实现对水的三级沉淀处理。
更优选地，D区位于刮渣沉淀机构中的左后侧部分，包括一沉淀箱清水隔板，沉淀箱清水隔板位于C区和D区的分隔处;一自吸泵，自吸泵位于刮渣沉淀机构的下方、超重力干燥机构位置处，自吸泵上端与一出料管二连接。自吸泵产生吸力，将处理后的水输送到下一机构。
优选地，超重力干燥机构包括一离心系统，离心系统位于超重力干燥机构中的左半部分;一加热系统，加热系统位于离心系统右前方，左端与离心系统连接;一除味系统，除味系统位于加热系统后侧，前端与加热系统连接;一分离系统，分离系统位于除味系统后侧、超重力干燥机构中的右后方位置，前端与除味系统的后端连接，左端与一出水管连接，出水管呈前后水平状态，从超重力干燥机构后方位置通往前方位置;一冷却系统，冷却系统位于离心系统右侧、除味系统左侧、加热系统后侧、分离系统前侧，后端与分离系统连接。水依次经过离心系统、加热系统、除味系统、分离系统、冷却系统，实现对水的二级处理，使处理过后的水无色、无味、清洁度更高。
更优选地，离心系统包括一进水管，进水管与刮渣沉淀机构连接，位于超重力干燥机构中的前端中间位置，进水管上方水平向左与一过滤器进料管的中部连接;一离心机，离心机位于超重力干燥机构中的正中间位置，前端上方与过滤器进料管的上端连接，最前端与一绞龙电机连接;一离心电机，离心电机位于离心机的右下方位置;一过滤器，过滤器位于超重力干燥机构中的左前方位置，右端与过滤器进料管的下端左侧连接，过滤器进料管下端右侧与一直流污水泵连接，直流污水泵位于离心电机的左侧;一收集箱，收集箱位于离心机左侧、过滤器后侧。水从进水管进入过滤器进料管，在过滤器中过滤，绞龙电机螺旋传动上料干粉，水和干粉按照配方进入离心机内旋转，实现对水的深层清洁。
优选地，沉淀电解机构包括一电解消毒沉淀箱，电解消毒沉淀箱位于沉淀电解机构中的右上方，电解消毒沉淀箱内部右下方设有一立式电解器总装，左下方设有一臭氧消毒柜，臭氧消毒柜上方、立式电解器总装左侧设有一电源，电解消毒沉淀箱左上方设有一清水收集箱。立式电解器在电源的带动下电解产生臭氧，利用臭氧的性质对水进行消毒，实现对水的三级处理，得到高清洁度的干净水。
为达到上述目的之二，本发明采用以下技术方案：一种污水处理设备的污水处理方法,包括如下步骤：
1)一级过滤沉淀：真空收集机构中的真空泵工作产生负压，使真空罐体产生负压，在内外压强差的作用下，水从进料管进入真空罐体内，实现对水的上料。真空罐体内排出的气体从排气管排出，通过真空泵过滤件过滤，经过真空泵进入真空废气处理箱;排污泵工作，气动卡盘球阀打开，经过一级沉淀时间的底层污水沉淀物从排污管排出，气动卡盘球阀关闭，将经过一级沉淀时间的水从出料管向后输送排到刮渣沉淀机构中;
2)二级过滤沉淀：水从水平进水管进入，经过垂直进水管水位上升到达刮渣斜板组件，刮渣斜板组件将污水中的污泥排出，水在A区中完成二级沉淀与过滤，当水位达到一定高度时，A区处理后的水通过沉淀箱刮渣隔板进入B区;
3)三级过滤沉淀：B区中水位上升，达到集水槽上端位置时，水通过沉淀箱MBR隔板水平进入C区，MBR膜组件对C区的水中的固体和液体高效分离，曝气泵使水中氧气充足，水中的微生物对污水中的有机物、沉淀物氧化分解，使硫化氢等物质在酸性条件下沉淀被过滤清除，实现对水的三级沉淀与过滤，得到较为干净的水，水通过沉淀箱清水隔板到达D区，自吸泵工作，将D区的水通过出料管二排到超重力干燥机构中;
4)二级处理：水从进水管进入，通过过滤器进料管到达过滤器进行过滤;绞龙电机工作，螺旋传动上料，对收集箱内的干粉进行供给，直流污水泵工作，对水进行抽取上料，水与干粉按照配方比例投入离心机内;离心电机工作，带动离心机旋转清洁过滤，再依次经过加热系统、除味系统、分离系统，在分离系统中，气流切向引入系统中，造成分离系统的旋转运动，使具有较大惯性离心力的固体颗粒或液滴甩向外壁，达到分离的目的，冷却系统对分离系统内部提供冷却降温，实现对水的二级处理，最后水从出水管进入沉淀电解机构;
5)三级处理：水注入到电解消毒沉淀箱中，电源带动立式电解器总装发生电解，产生臭氧与臭氧消毒柜相配合，对水进行消毒，达到对水的三级处理，处理完成后的水储存在清水收集箱内。
有益效果：
一：本发明各机构分布紧凑，节省了占地面积，但水在各机构之间的流动路线弯曲而繁杂，且三级沉淀过程中大多数不提供动力，也尽量避免了水位的电势差，使水的流动性降低，流速缓慢，利于水中固体颗粒的沉淀过滤，得到良好的一级处理效果。
二：本发明采用三级沉淀、三级处理的污水处理方案，实现对污水的多级处理，通过层层的处理，得到清洁度极高的水。
三：本发明刮渣沉淀机构中通过设置多个区、刮渣斜板组件、MBR膜组件实现对水的二级、三级沉淀，将水中的沉淀物、固体颗粒沉淀过滤干净，得到高于生活杂用水水质标准的处理水。
四：本发明设有电气控制柜，设备采用PLC控制，人工操作控制面板按钮，实现了污水处理的高度自动化，降低了人工成本，同时又提高了污水处理的清洁度，提高了污水处理的效率。
