申请日2018.08.08
公开(公告)日2018.12.07
IPC分类号C02F9/08; C02F103/42
摘要
本发明提供一种硫酸钙镁型温泉水直饮水处理系统，包括通过管道顺序连接的原水箱、PP棉过滤器、活性炭过滤器、阴阳离子交换器、精密过滤器、紫外线杀菌器和成品水箱，原水箱存储待处理硫酸钙镁型温泉水原水并通过输送水泵泵入PP棉过滤器，PP棉过滤器滤除原水中的颗粒杂质和不溶性杂质，活性炭过滤器去除水体中的物质及有害气体，阴阳离子交换器对原水中的可溶离子采用离子交换方式进行软化处理，精密过滤器对水体进行精密过滤滤去水中悬浮杂质，紫外线杀菌器杀灭微生物及降解水中氯化物，成品水箱存储处理后的水体并通过供水管道上的供水泵送至用水点饮用。本系统最大限度保留了原水中的矿物质，处理后的硫酸钙镁型温泉水可直接安全饮用。
权利要求书
1.一种硫酸钙镁型温泉水直饮水处理系统，其特征在于，包括通过管道顺序连接的原水箱、PP棉过滤器、活性炭过滤器、阴阳离子交换器、精密过滤器、紫外线杀菌器和成品水箱，所述原水箱和PP棉过滤器之间的管道上安装有输送水泵，所述成品水箱的出水口上设有连接至用户用水点的供水管道，所述供水管道上安装有供水泵;所述原水箱用于存储待处理的硫酸钙镁型温泉水原水，所述输送水泵用于将原水箱中的原水泵入PP棉过滤器，所述PP棉过滤器用于滤除原水中的颗粒杂质和不溶性杂质，所述活性炭过滤器用于去除水体中包含异味、有机物、胶质和铁在内的物质及有害气体，所述阴阳离子交换器用于对原水中包含Ca2+、Mg2+、SO42-、HCO3-在内的可溶离子采用离子交换的方式进行软化处理以降低原水硬度，所述精密过滤器用于对阴阳离子交换器处理后的水体进行精密过滤以滤去水中的不溶的悬浮杂质，所述紫外线杀菌器用于杀灭包含细菌、病毒在内的微生物及通过光解作用降解水中氯化物，所述成品水箱用于对紫外线杀菌器处理后的水体进行存储以通过供水管道送至用户用水点饮用。
2.根据权利要求1所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，在所述供水泵至成品水箱出水口的供水管道上还设有连接至活性炭过滤器的反冲洗管道，所述反冲洗管道上安装有反冲洗泵。
3.根据权利要求1或2所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述活性炭过滤器的吸附器内装填有石英砂和活性炭滤料，所述石英砂装填在吸附器的底部，所述活性炭装填在石英砂面上，所述石英砂和活性炭的装填总厚度为1～2米。
4.根据权利要求3所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述石英砂的装填厚度为0.15～0.4米，所述石英砂的颗粒粒径为20～40毫米。
5.根据权利要求1所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述阴阳离子交换器包括通过管道连接的阴离子交换床和阳离子交换床。
6.根据权利要求1所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述精密过滤器的滤芯为聚四氟乙烯膜滤芯或聚丙烯膜滤芯，所述滤芯的过滤孔径为1～5微米。
7.根据权利要求1所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述紫外线杀菌器的主体内外均采用304L或316L不锈钢材质制成并经过抛光处理。
8.根据权利要求1所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述原水箱和PP棉过滤器之间的管道上并联安装有一用一备两个输送水泵，所述供水管道上并联安装有一用一备两个供水泵。
9.根据权利要求1所述的硫酸钙镁型温泉水直饮水处理系统，其特征在于，所述管道及安装于管道上的输送水泵和供水泵采用304不锈钢材质制成。
说明书
一种硫酸钙镁型温泉水直饮水处理系统
技术领域
本发明涉及水处理技术领域，具体涉及一种硫酸钙镁型温泉水直饮水处理系统。
背景技术
温泉中含有大量人体所需矿物质，如偏硅酸、氡、锶、硒、锂、氟、钙、镁等。具体地，偏硅酸对人体主动脉硬化具有软化作用，对心脏病、高血压、动脉硬化、神经功能紊乱、胃病及胃溃疡等都有一定的医疗保健作用。氡可调节心血管功能，对于心血管疾病具有医疗价值，同时对人体内分泌腺功能也有良好影响，可延缓衰老。锶对人体的功能主要是与骨骼的形成密切相关，为人体骨骼及牙齿的正常组成部分，在人体内有强壮骨骼、防治心血管疾病的功效。硒可刺激免疫球蛋白及抗体的产生，增强体液和细胞免疫力，具有抗癌作用。锂对中枢神经系统有调节功能，能安定情绪，可降低神经错乱症的发病率。氟是形成坚硬的骨骼和牙齿必不可少的元素，以氟化钙的形式存在，对骨骼和牙齿的健康生长起重要作用。钙是组成人体骨骼的必需元素，钙的含量影响水的硬度，硬度与心血管发病率有关，常饮含钙水可增强心肌活力。镁是一种催化剂，促使人体中各种酶的形成，具有强心镇静的作用。
目前，本发明的发明人经过研究发现，虽然温泉中含有许多对人体健康有益的微量元素以及矿物质，但是通常的温泉水都拿来泡浴使用，温泉的饮用却在业界应用较少，而饮用富含微量矿物质的温泉水对于人体益处很多;同时，现今对于温泉直饮水的处理工艺也不尽完善，特别是对于硫酸钙镁型温泉水直饮水处理更是鲜少提及。
发明内容
针对现有对于硫酸钙镁型温泉水直饮水处理鲜少提及的技术问题，本发明提供一种硫酸钙镁型温泉水直饮水处理系统，该处理系统能够解决现有硫酸钙镁型温泉水中多种矿物质超标的问题，使处理后的硫酸钙镁型温泉水可直接安全饮用。
为了解决上述技术问题，本发明采用了如下的技术方案：

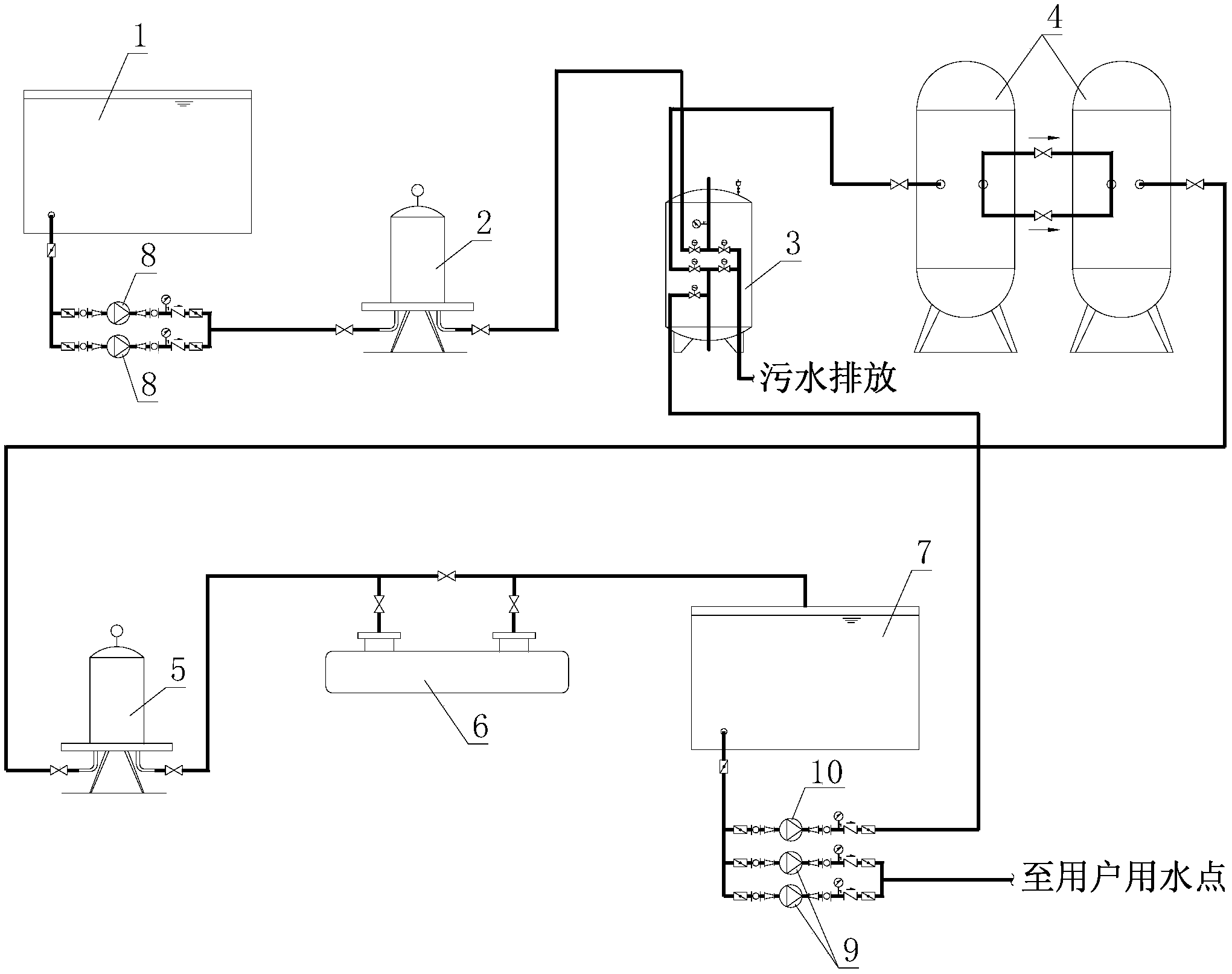

一种硫酸钙镁型温泉水直饮水处理系统，包括通过管道顺序连接的原水箱、PP棉过滤器、活性炭过滤器、阴阳离子交换器、精密过滤器、紫外线杀菌器和成品水箱，所述原水箱和PP棉过滤器之间的管道上安装有输送水泵，所述成品水箱的出水口上设有连接至用户用水点的供水管道，所述供水管道上安装有供水泵;所述原水箱用于存储待处理的硫酸钙镁型温泉水原水，所述输送水泵用于将原水箱中的原水泵入PP棉过滤器，所述PP棉过滤器用于滤除原水中的颗粒杂质和不溶性杂质，所述活性炭过滤器用于去除水体中包含异味、有机物、胶质和铁在内的物质及有害气体，所述阴阳离子交换器用于对原水中包含Ca2+、Mg2+、SO42-、HCO3-在内的可溶离子采用离子交换的方式进行软化处理以降低原水硬度，所述精密过滤器用于对阴阳离子交换器处理后的水体进行精密过滤以滤去水中的不溶的悬浮杂质，所述紫外线杀菌器用于杀灭包含细菌、病毒在内的微生物及通过光解作用降解水中氯化物，所述成品水箱用于对紫外线杀菌器处理后的水体进行存储以通过供水管道送至用户用水点饮用。
与现有技术相比，本发明提供的硫酸钙镁型温泉水直饮水处理系统具有以下优点：1)尽量采用物理处理原则，除阴阳离子交换器软化以外均为物理过滤方式，因而可最大限度保留原水中的矿物质不流失;2)出水水质优秀，既达到了天然矿泉水饮用标准，又保留了水中矿物质的标准含量，卫生安全，有益人体健康;3)处理流程不繁琐，出水稳定、产水率高、出水量有保障，可连续运行，操作简便;4)本申请为硫酸钙镁型温泉水直饮水处理系统，可满足硫酸钙镁型温泉水直饮需求，对于在温泉直饮水方面的处理具有深远意义。
进一步，在所述供水泵至成品水箱出水口的供水管道上还设有连接至活性炭过滤器的反冲洗管道，所述反冲洗管道上安装有反冲洗泵。
进一步，所述活性炭过滤器的吸附器内装填有石英砂和活性炭滤料，所述石英砂装填在吸附器的底部，所述活性炭装填在石英砂面上，所述石英砂和活性炭的装填总厚度为1～2米。
进一步，所述石英砂的装填厚度为0.15～0.4米，所述石英砂的颗粒粒径为20～40毫米。
进一步，所述阴阳离子交换器包括通过管道连接的阴离子交换床和阳离子交换床。
进一步，所述精密过滤器的滤芯为聚四氟乙烯膜滤芯或聚丙烯膜滤芯，所述滤芯的过滤孔径为1～5微米。
进一步，所述紫外线杀菌器的主体内外均采用304L或316L不锈钢材质制成并经过抛光处理。
进一步，所述原水箱和PP棉过滤器之间的管道上并联安装有一用一备两个输送水泵，所述供水管道上并联安装有一用一备两个供水泵。
进一步，所述管道及安装于管道上的输送水泵和供水泵采用304不锈钢材质制成。
