申请日2017.08.31
公开(公告)日2018.04.20
IPC分类号B01D53/84; B01D53/85
摘要
本实用新型公开了一种污水净化中生物除臭微循环装置，包括循环装置体，所述循环装置体的一侧面安装有鼓风机，所述鼓风机的进气端连接有臭气输送管，并且所述鼓风机的出气端通过排气管与循环装置体的生物滤池水相连，所述生物滤池水的上方漂浮着活性污泥块，所述活性污泥块的上表面上栽植有若干表皮植物，并且所述活性污泥块通过安装在漂浮薄膜板以实现漂浮在水上，所述漂浮薄膜板上均匀的设置有若干通水孔，以使活性污泥块能够与含有废气的水相接，从而实现生物除臭，循环装置体的下表面上对称安装有两个排水管道，并且循环装置体的另一侧安装有加湿管道，所述加湿管道通过支撑架固定安装于循环装置体的表面上，能够保护环境、节约资源。
权利要求书
1.一种污水净化中生物除臭微循环装置，其特征在于：包括循环装置体(1)，所述循环装置体(1)的一侧面安装有鼓风机(2)，所述鼓风机(2)的进气端连接有臭气输送管(3)，并且所述鼓风机(2)的出气端通过排气管(4)与循环装置体(1)的生物滤池水(5)相连，所述生物滤池水(5)的上方漂浮着活性污泥块(6)，所述活性污泥块(6)的上表面上栽植有若干表皮植物(7)，并且所述活性污泥块(6)通过安装在漂浮薄膜板(8)以实现漂浮在水上，所述漂浮薄膜板(8)上均匀的设置有若干通水孔(9)，以使活性污泥块(6)能够与含有废气的水相接，从而实现生物除臭，循环装置体(1)的下表面上对称安装有两个排水管道(10)，并且循环装置体(1)的另一侧安装有加湿管道(11)，所述加湿管道(11)通过支撑架(12)固定安装于循环装置体(1)的表面上。
2.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于：所述循环装置体(1)的底部四角对称安装有四个支撑伸缩柱(13)，方便调节循环装置体(1)的高度。
3.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于：所述加湿管道(11)采用L型的水管，并且加湿管道(11)上安装有开关阀门。
4.根据权利要求1所述的一种污水净化中生物除臭微循环装置，其特征在于：所述漂浮薄膜板(8)采用泡沫塑料制成。
5.根据权利要求1所述的一种污水 净化中生物除臭微循环装置，其特征在于：所述排气管(4)的管口安装有臭气滤网。
说明书
一种污水净化中生物除臭微循环装置
技术领域
本实用新型涉及污水生物处理技术领域，具体为一种污水净化中生物除臭微循环装置。
背景技术
污水生物处理是用生物学的方法处理污水的总称，是现代污水处理应用中最广泛的方法之一。主要借助微生物的分解作用把污水中有机物转化为简单的无机物，使污水得到净化。按对氧气需求情况可分为厌氧生物处理和好氧生物处理两大类。厌氧生物处理系利用厌氧微生物把有机物转化为有机酸，甲烷菌再把有机酸分解为甲烷、二氧化碳和氢等，如厌氧塘、化粪池、污泥的厌气消化和厌氧生物反应器等。好氧生物处理系采用机械曝气或自然曝气(如藻类光合作用产氧等)为污水中好氧微生物提供活动能源，促进好氧微生物的分解活动，使污水得到净化，如活性污泥、生物滤池、生物转盘、污水灌溉、氧化塘的功能。污水生物处理效果好，费用低，技术较简单，应用比较简单。当简单的沉淀和化学处理不能保证达到足够的净化程度时，就要用生物的方法作进一步处理。
随着科技的发展，污水生物方面也在不断发展，不断进步，其中在污水处理过程中会有大量的臭气存在，而臭气存在会污染周围空气环境，不利于人们的生活，而且一般的臭气的处理方式是燃烧法，会造成一定的资源浪费，而且不利于长时间的使用。
实用新型内容
为了克服现有技术方案的不足,本实用新型提供一种污水净化中生物除臭微循环装置，能够通过生物滤池水和表皮植物，以吸收和利用废气，从而实现了生物无污染的吸收，而且还减少了资源的浪费，保护了环境，并且还能够长时间的正常运作。

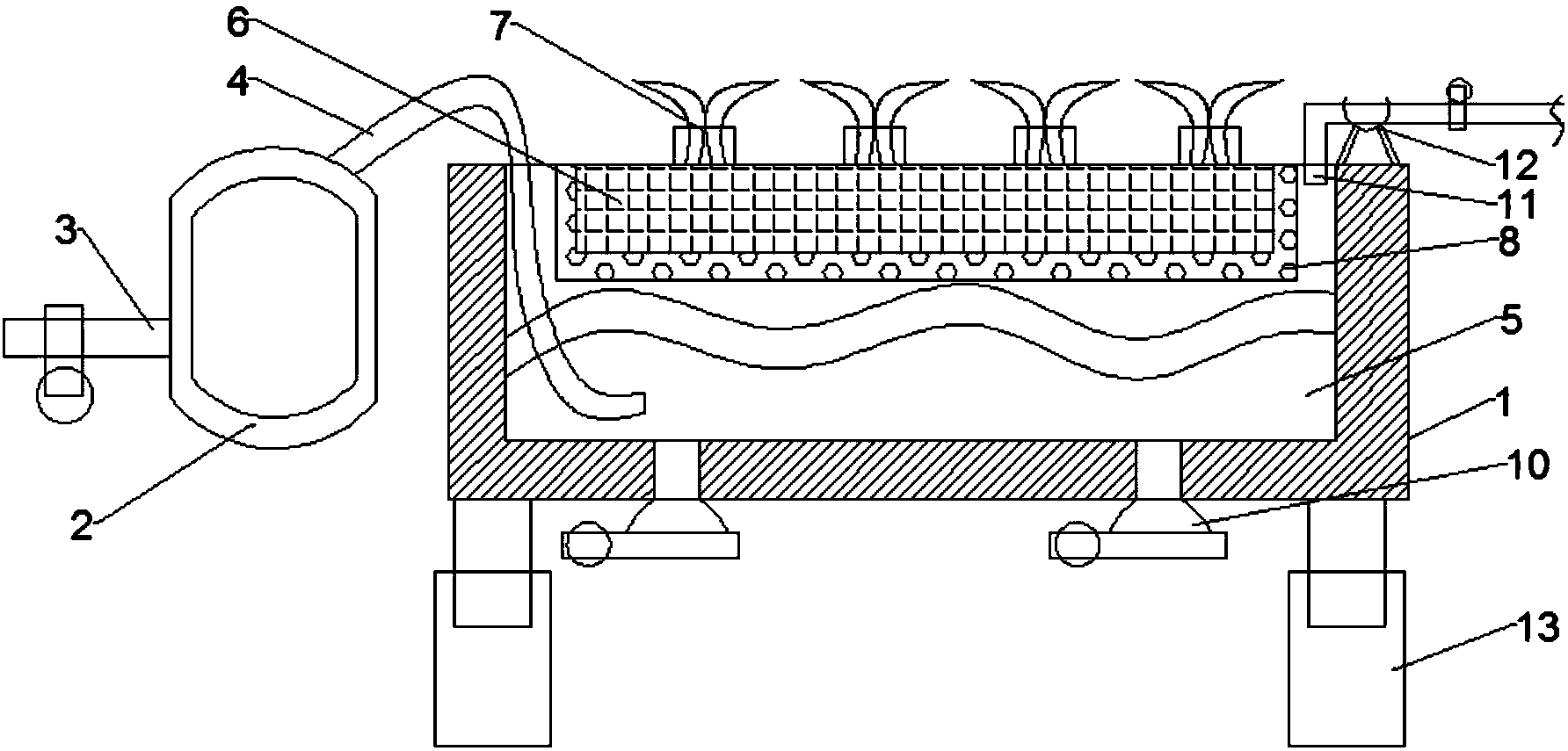

本实用新型解决其技术问题所采用的技术方案是：一种污水净化中生物除臭微循环装置，包括循环装置体，所述循环装置体的一侧面安装有鼓风机，所述鼓风机的进气端连接有臭气输送管，并且所述鼓风机的出气端通过排气管与循环装置体的生物滤池水相连，所述生物滤池水的上方漂浮着活性污泥块，所述活性污泥块的上表面上栽植有若干表皮植物，并且所述活性污泥块通过安装在漂浮薄膜板以实现漂浮在水上，所述漂浮薄膜板上均匀的设置有若干通水孔，以使活性污泥块能够与含有废气的水相接，从而实现生物除臭，循环装置体的下表面上对称安装有两个排水管道，并且循环装置体的另一侧安装有加湿管道，所述加湿管道通过支撑架固定安装于循环装置体的表面上。
作为本实用新型一种优选的技术方案，所述所述循环装置体的底部四角对称安装有四个支撑伸缩柱，方便调节循环装置体的高度。
作为本实用新型一种优选的技术方案，所述加湿管道采用L型的水管，并且加湿管道上安装有开关阀门。
作为本实用新型一种优选的技术方案，所述漂浮薄膜板采用泡沫塑料制成。
作为本实用新型一种优选的技术方案，所述排气管的管口安装有臭气滤网。
与现有技术相比，本实用新型的有益效果是：该污水净化中生物除臭微循环装置，能够通过生物滤池水，以吸收由鼓风机带来的废气，并且还通过安装在漂浮薄膜板上的活性污泥块和表皮植物，能够在通水孔的作用下，使得活性污泥块吸收到生物滤池水中废气，以供给表皮植物的生长和光合反应，从而实现了生物无污染的吸收，而且还减少了资源的浪费，保护了环境，并且还具有加湿管道和排气管，能够对生物滤池水的含量进行有效的控制，以能够长时间的正常运作，从而减轻了工人的劳动程度。
