申请日2017.08.31
公开(公告)日2018.03.27
IPC分类号C10L5/46; C10L5/44
摘要
本实用新型公开了一种生物质废弃物、污泥处理系统，包括储泥池、粉碎机、搅拌机、脱水机、烘干机、压球机、第一计重给料机、第二计重给料机、抽风机、喷淋除尘除气塔、多台螺旋输送机和多台皮带输送机，储泥池、脱水机、第一计重给料机、搅拌机依次通过螺旋输送机连接，粉碎机、第二计重给料机、搅拌机依次通过皮带输送机连接，搅拌机、烘干机、压球机依次通过皮带输送机连接，烘干机、抽风机、喷淋除尘除气塔通过管道依次连接。该系统有效地解决了污泥含水高、密度大、透气性差、粘度大、烘干难、烘干成本高的难题，大大降低了成本。该系统生产成本低、并且减少了粉尘和臭气的排放。
权利要求书

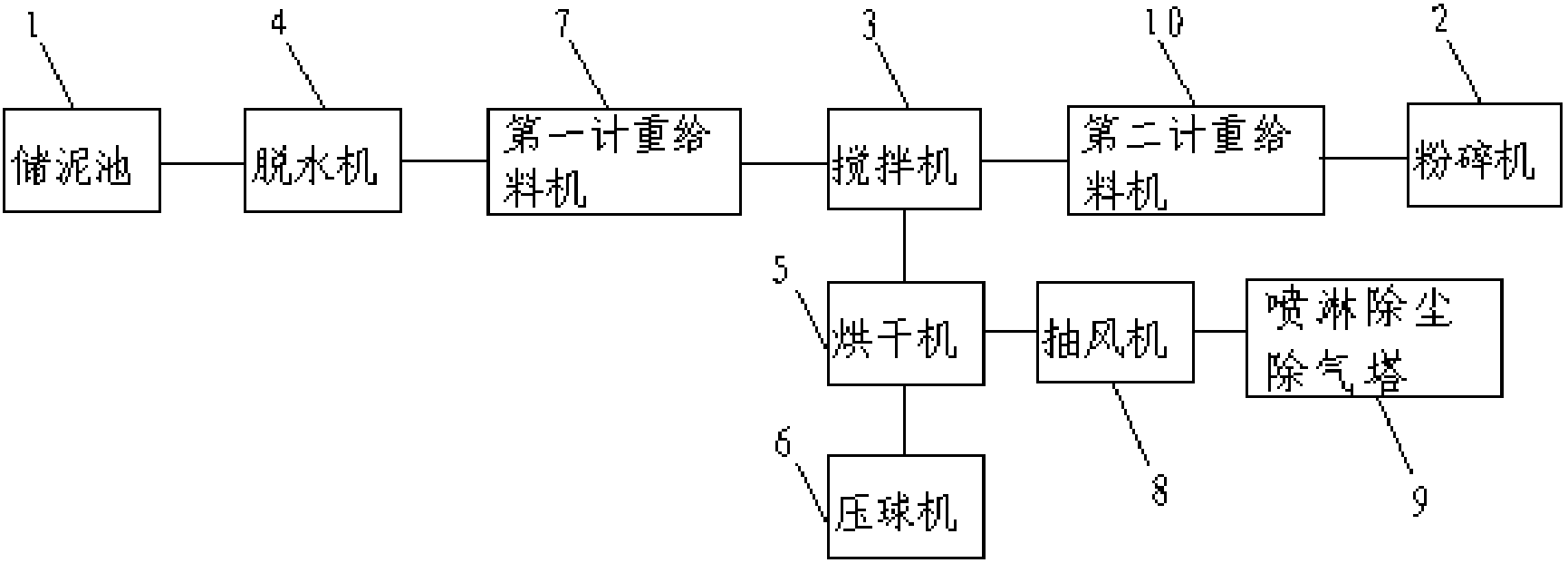

1.一种生物质废弃物、污泥处理系统，其特征在于：包括储泥池(1)、粉碎机(2)、搅拌机(3)、脱水机(4)、烘干机(5)、压球机(6)、第一计重给料机(7)、第二计重给料机(10)、抽风机(8)、喷淋除尘除气塔(9)、多台螺旋输送机和多台皮带输送机，所述储泥池(1)、脱水机(4)、第一计重给料机(7)、搅拌机(3)依次通过螺旋输送机连接，所述粉碎机(2)、第二计重给料机(10)、搅拌机(3)依次通过皮带输送机连接，搅拌机(3)、烘干机(5)、压球机(6)依次通过皮带输送机连接，烘干机(5)、抽风机(8)、喷淋除尘除气塔(9)通过管道依次连接;储泥池(1)中的污泥通过螺旋输送机输送到脱水机(4)中脱水，脱水后通过第一计重给料机(7)进入搅拌机(3)，生物质废弃物被投入粉碎机(2)中粉碎，然后通过第二计重给料机(10)也进入搅拌机(3)中，污泥与生物质废弃物在搅拌机(3)中搅拌混匀成混合物，混合物输送进入烘干机(5)中烘干，然后进入压球机(6)中被打碎压制成形。
2.如权利要求1所述的生物质废弃物、污泥处理系统，其特征在于：所述粉碎机(2)为半湿式粉碎机。
3.如权利要求1所述的生物质废弃物、污泥 处理系统，其特征在于：所述喷淋除尘除气塔(9)为高位喷淋除尘除气塔。
4.如权利要求1所述的生物质废弃物、污泥处理系统，其特征在于：所述搅拌机(3)为盘式搅拌机。
5.如权利要求1所述的生物质废弃物、污泥处理系统，其特征在于：所述脱水机(4)为带式脱水机。
6.如权利要求1所述的生物质废弃物、污泥处理系统，其特征在于：所述烘干机(5)为转筒式烘干机。
7.如权利要求1所述的生物质废弃物、污泥处理系统，其特征在于：所述烘干机(5)与抽风机(8)的连接处设置有隔离网。
说明书
生物质废弃物、污泥处理系统
技术领域
本实用新型涉及废弃物循环利用技术领域，尤其涉及一种生物质废弃物、污泥处理系统。
背景技术
污泥是各大中小城市生活污水处理厂处理污水而伴生的废弃物(包括工业污水处理厂)。污泥也是一种数量庞大的污染物。它含水量高(80%以上)，密度大，透气性差，病毒细菌繁多，是一种至今仍然处理非常困难，处理成本较高，再生利用有限的废弃材料。污泥中含有40%左右的有机质，并有一定的能量可再生利用。南方地区的污泥资源非常丰富，而且每年增长的速度也非常大。目前，污泥虽然一部分实现了再生利用，其余大部分仍然采用填埋处理。污泥由于病毒细菌较多，重金属含量高，所以污泥作其它再生利用受到严格限制。污泥最好的转化利用方案是转化可再生能源，把污泥变为燃料，一切病毒细菌可以全部烧灭除净。
生物质废弃物的来源很多：1、城市工业、加工业生物质废弃物：竹木材加工行业废弃的树皮、锯末、边角料，家具生产行业废弃的料头、边角、锯末材料等，食品加工行业废弃的葵瓜壳、花生壳、谷壳等，医药行业生产中废弃的中药渣等，酿造行业废弃的酒糟、醋糟等，各行业采购设备废弃的木质、竹质、纸质包装等;2、城市建设中的生物质废弃物：城市建设中使用的竹木质模板、竹跳板、楠竹跳板，按照规定，使用一定期限后必须更换，因此产生了大量的竹木废弃物;3、旧城改造废弃的生物质废弃物：旧城改造拆下来的大量木材木棒，报废的旧家具等;4、城市绿化、新地开发废弃的生物质废弃物：对树木进行修枝整形后剪下的植物残枝、未成活的树木，旧城改造中原来种植的树木被挖掉废弃等;5、城市居民生活废弃的生物质废弃物：居民进行家具置换丢弃的旧家具、房屋装修改造拆下的竹木废弃物;6、城市生活垃圾：有机废弃物如餐巾纸、卫生纸、餐厨垃圾、树叶、一次性竹木筷等;7、农村特色经济作物产生的生物质废弃物：如玉米秸秆、稻草麻杆、农作物残株等。
实用新型内容
为解决上述技术问题，本实用新型提供一种节约能源、成本低、减少粉尘和臭气的生物质废弃物、污泥处理系统。
本实用新型的技术方案如下：一种生物质废弃物、污泥处理系统，包括储泥池、粉碎机、搅拌机、脱水机、烘干机、压球机、第一计重给料机、第二计重给料机、抽风机、喷淋除尘除气塔、多台螺旋输送机和多台皮带输送机，所述储泥池、脱水机、第一计重给料机、搅拌机依次通过螺旋输送机连接，所述粉碎机、第二计重给料机、搅拌机依次通过皮带输送机连接，搅拌机、烘干机、压球机依次通过皮带输送机连接，烘干机、抽风机、喷淋除尘除气塔通过管道依次连接;储泥池中的污泥通过螺旋输送机输送到脱水机中脱水，脱水后通过第一计重给料机进入搅拌机，生物质废弃物被投入粉碎机中粉碎，然后通过第二计重给料机也进入搅拌机中，污泥与生物质废弃物在搅拌机中搅拌混匀成混合物，混合物输送进入烘干机中烘干，然后进入压球机中被打碎压制成形。
作为优选地，所述粉碎机为半湿式粉碎机，更适合生物质废弃物的粉碎，帮助生物质废弃物的含水量保持在一定比例。
作为优选地，所述喷淋除尘除气塔为高位喷淋除尘除气塔，尤其适合于产生大量粉尘和臭气的装置，除臭除尘效果更佳。
作为优选地，所述搅拌机为盘式搅拌机，更适合于污泥和生物质废弃物的混合。
作为优选地，所述脱水机为带式脱水机，更适合于污泥这样水分含量大的软质材料。
作为优选地，所述烘干机为转筒式烘干机，烘干效果更好。
作为优选地，所述烘干机与抽风机的连接处设置有隔离网，防止块状污泥生物质废弃物混合物进入。
本实用新型的有益效果是：解决了困扰人们多年的污泥造成的2次污染难题，将污泥和生物质废弃物有效利用起来，制作成为生物质污泥合成炭。该系统先采用脱水机将污泥脱水至一定含水量，再与粉碎后的生物质废弃物按重量比例搅拌混匀后烘干，这有效地解决了污泥含水高、密度大、透气性差、粘度大、烘干难、烘干成本高的难题，大大降低了成本。该系统生产成本低、并且减少了粉尘和臭气的排放。
