申请日2017.08.31
公开(公告)日2018.03.16
IPC分类号C02F9/02; B01D36/04
摘要

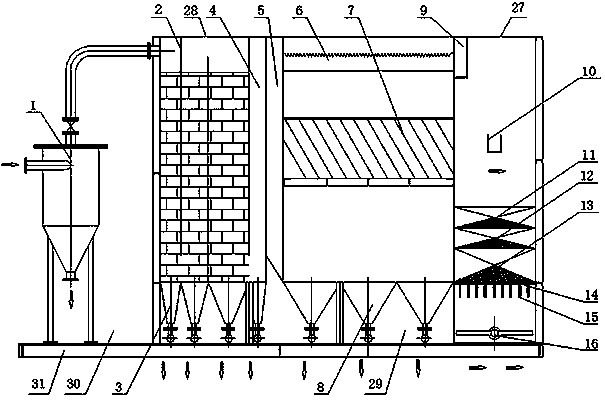

一体化含煤废水处理装置。本产品其组成包括:振荡旋流分离装置、反应器、斜管沉淀区、动态过滤器，所述的振荡旋流分离装置、所述的反应器、所述的斜管沉淀区、所述的动态过滤器顺次安装在整体撬装上，所述的振荡旋流分离装置、所述的反应器、所述的斜管沉淀区、所述的动态过滤器均卧式排列设置，所述的振荡旋流分离装置连接脉冲泵，实现加药与废水混合，在分离器内压缩、膨胀后排出，所述的动态过滤器内顺次装有陶粒砂填料层、无烟煤填料层、石英砂填料层。本实用新型用于化含煤废水处理装置。
权利要求书
1.一体化含煤废水处理装置，其组成包括: 振荡旋流分离装置、反应器、斜管沉淀区、动态过滤器，其特征是: 所述的振荡旋流分离装置、所述的反应器、所述的斜管沉淀区、所述的动态过滤器顺次安装在整体撬装上，所述的振荡旋流分离装置、所述的反应器、所述的斜管沉淀区、所述的动态过滤器均卧式排列设置，所述的振荡旋流分离装置连接脉冲泵，所述的动态过滤器内顺次装有陶粒砂填料层、无烟煤填料层、石英砂填料层。
2.根据权利要求1所述的一体化含煤废水处理装置，其特征是:所述的振荡旋流分离装置与所述的脉冲泵共同使用。
3.根据权利要求1所述的一体化含煤废水 处理装置，其特征是: 所述的反应器采用多通道曲折布局，多级变流速通过反应器。
4.根据权利要求1所述的一体化含煤废水处理装置，其特征是: 所述的振荡旋流分离装置设置有进口、出口、排污口，所述的进口通过管道与所述的脉冲泵连接。
5.根据权利要求1所述的一体化含煤废水处理装置，其特征是: 所述的动态过滤器和所述的反应器内都具有变流速反应区，所述的变流速反应区包括导流截流单元、反应区变流速通道腔体、反应区排泥斗、反应区出水集水槽;所述的斜管沉淀区包括进水槽、出水集水槽、斜管支架、沉淀区排泥斗;所述的振荡旋流分离装置具有高效过滤区，所述的高效过滤区包括进水布水槽、反洗排水集水槽、所述的陶粒砂填料层、所述的无烟煤填料层、所述的石英砂填料层、多孔板、长柄水帽、反洗布水母管支管装置。
6.根据权利要求1所述的一体化含煤废水处理装置，其特征是: 所述的陶粒砂填料层、所述的无烟煤填料层、所述的石英砂填料层均装在填料托盘上，所述的填料托盘的外圆底部固定连接一组弧形贴合板，所述的弧形贴合板开有一组固定孔，所述的固定孔竖向排列，所述的动态过滤器绕圆周开有一组通透固定孔，所述的固定孔粘接内磁环，所述的通透固定孔粘接外磁环，所述的内磁环与所述的外磁环重合插入铁杆固定。
说明书
一体化含煤废水处理装置
技术领域：
本实用新型涉及一体化含煤废水处理装置。
背景技术：
目前含煤废水处理主要工艺包含旋流分离、斜板沉淀、物理过滤，有的是独立设备系统集成，或是整体设备集成，多是采用加药或电絮凝产生絮凝体沉淀，并通过沉降及过滤实现废水内杂质分离，具体提升泵提升后，加混凝剂及絮凝剂，药剂通过管道混合器后进入旋流分离器，分离后上清液进入沉淀池(沉淀区)，后通过过滤进行深度处理，实现含煤废水回用。
由于废水中煤粒带电特性，常规反应区加药后絮凝体不易长大，而且容易破碎，沉淀分离效果不好，过滤指标不高，废水基本无法达到回用指标要求，如需回用仍需要其它工艺处理过程。
发明内容：
本实用新型的目的是提供一种对现有技术的优化改进，通过振荡旋流分离器提高加药混合效果的一体化含煤废水处理装置。
上述的目的通过以下的技术方案实现：
一体化含煤废水处理装置，其组成包括:振荡旋流分离装置、反应器、斜管沉淀区、动态过滤器，所述的振荡旋流分离装置、所述的反应器、所述的斜管沉淀区、所述的动态过滤器顺次安装在整体撬装上，所述的振荡旋流分离装置、所述的反应器、所述的斜管沉淀区、所述的动态过滤器均卧式排列设置，所述的振荡旋流分离装置连接脉冲泵，所述的动态过滤器内顺次装有陶粒砂填料层、无烟煤填料层、石英砂填料层。
所述的一体化含煤废水处理装置，所述的振荡旋流分离装置与所述的脉冲泵共同使用。
所述的一体化含煤废水处理装置，所述的反应器采用多通道曲折布局，多级变流速通过反应器。
所述的一体化含煤废水处理装置，所述的振荡旋流分离装置设置有进口、出口、排污口，所述的进口通过管道与所述的脉冲泵连接。
所述的一体化含煤废水处理装置，所述的动态过滤器和所述的反应器内都具有变流速反应区，所述的变流速反应区包括导流截流单元、反应区变流速通道腔体、反应区排泥斗、反应区出水集水槽;所述的斜管沉淀区包括进水槽、出水集水槽、斜管支架、沉淀区排泥斗;所述的振荡旋流分离装置具有高效过滤区，所述的高效过滤区包括进水布水槽、反洗排水集水槽、所述的陶粒砂填料层、所述的无烟煤填料层、所述的石英砂填料层、多孔板、长柄水帽、反洗布水母管支管装置。
所述的一体化含煤废水处理装置，所述的陶粒砂填料层、所述的无烟煤填料层、所述的石英砂填料层均装在填料托盘上，所述的填料托盘的外圆底部固定连接一组弧形贴合板，所述的弧形贴合板开有一组固定孔，所述的固定孔竖向排列，所述的动态过滤器绕圆周开有一组通透固定孔，所述的固定孔粘接内磁环，所述的通透固定孔粘接外磁环，所述的内磁环与所述的外磁环重合插入铁杆固定。
