申请日2017.08.31
公开(公告)日2018.03.23
IPC分类号C02F9/14; C02F11/04
摘要
一种低耗农家乐污水处理系统，油污分离器和化粪池的出水口通过格栅井依次与微动力处理装置、人工湿地和氧化塘顺次连接。餐饮污水和生活污水分别采用油污分离器和化粪池预处理后进入污水管道，经格栅井对悬浮物进行隔离后，再采用微动力处理装置进行综合污水预处理，最后采用人工湿地+氧化塘组合工艺进行综合污水处理后达标排放。本实用新型针对农家乐污水这一类富含植物纤维、淀粉、糖、蛋白质、维生素、动物油脂等的高浓度有机废水，将单一的污水处理工艺进行科学的组合，形成了既符合污水处理实际情况，该工艺利用农村地形地貌特征，改造原有水塘，污水自流进出，具有低耗，投资少、维护费用低等特点。
权利要求书

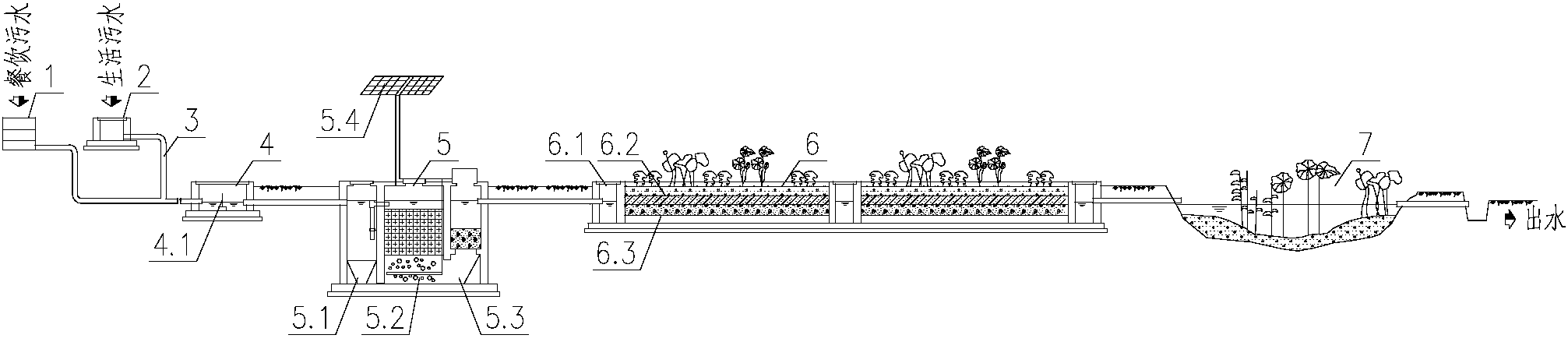

1.一种低耗农家乐污水处理系统，其特征在于：油污分离器(1)和化粪池(2)的出水口通过格栅井(4)依次与微动力处理装置(5)、人工湿地(6)和氧化塘(7)顺次连接，所述微动力处理装置(5)包括沉淀池(5.1)、好氧池(5.2)和过滤池(5.3)，所述沉淀池(5.1)的出水与好氧池(5.2)的进水连接，所述好氧池(5.2)内进口与出口之间安装有生物填料，所述好氧池(5.2)底部安装有曝气设备，所述曝气设备采用太阳能电泵驱动，所述太阳能电泵通过设置在外部的太阳能电板(5.4)提供电力，所述好氧池(5.2)的出水与过滤池(5.3)的进口连接。
2.根据权利要求1所述的低耗农家乐污水处理系统，其特征在于：所述人工湿地(6)包括多个调节池(6.1)和多级湿地单元(6.2)，相邻所述湿地单元(6.2)之间通过调节池(6.1)连接，所述过滤池(5.3)与湿地单元(6.2)通过调节池(6.1)连接，所述湿地单元(6.2)与氧化塘(7)之间通过调节池(6.1)连接，所述湿地单元(6.2)内设有级配层(6.3)和水生植物层，所述级配层(6.3)由上而下依次由种植土层、砂砾石层和碎石层构成，所述水生植物层种植在级配层(6.3)上。
3.根据权利要求2所述的低耗农家乐污水处理系统，其特征在于：所述种植土层厚30cm，砂砾石层厚30cm，碎石层厚30cm。
4.根据权利要求2所述的低耗农家乐污水处理系统，其特征在于：所述人工湿地(6)的深度为120～150cm，所述人工湿地(6)内水深为50～70cm。
5.根据权利要求4所述的低耗农家乐污水 处理系统，其特征在于：所述格栅井(4)内设有网格状格栅(4.1)。
6.根据权利要求1至5之一所述的低耗农家乐污水处理系统，其特征在于：所述氧化塘(7)的深度为150～180cm，所述氧化塘(7)内水深保持在80～100cm。
7.根据权利要求6所述的低耗农家乐污水处理系统，其特征在于：所述氧化塘(7)内设置有菌类层、藻类层、水生动物层和水生植物层。
说明书
一种低耗农家乐污水处理系统
技术领域
本实用新型涉及环保领域污水处理技术，具体涉及一种低耗农家乐污水处理系统，尤其适用于处理含高油脂、氮磷的农家乐餐饮废水。
背景技术
随着农家乐这一旅游形式的蓬勃发展，其带来的水污染问题也日益突出，其中农家乐餐馆排放的餐饮污水浓度较高，污水含有大量的动植物油脂、菜叶、饭粒、食物残渣等多种元素。农家乐一般很少有完善的污水收集系统，而且，因为资金问题，很少修建专门的污水管道，未经处理直接排放于外界环境，成为农村水环境的主要污染之一。
目前我国农家乐污水处理设计，一直是套用城市污水的处理工艺和设计参数，污水处理方法主要有厌氧处理、地下小型污水处理、微动力处理、人工湿地处理以及氧化塘方法。但是，农家乐污水的水质、水量、排放规律及环境条件均与一般城市生活污水有着明显的差异，其污水处理必须充分考虑农家乐污水的水质、水量及环境特点，才能保证处理效果。而单一的处理工艺又无法满足处理要求，因此必须针对不同污水进行预处理，主体工艺采用组合的污水处理工艺，以提高处理效果，保障出水水质符合排放标准。
实用新型内容
针对现有农家乐污水处理技术存在的问题，本实用新型提出一种投资省、操作维护费用低、治污效果好并适宜大面积推广应用的低耗农家乐污水处理系统。
本实用新型的目的通过采用下述技术方案予以实现：
一种低耗农家乐污水处理系统，油污分离器和化粪池的出水口通过格栅井依次与微动力处理装置、人工湿地和氧化塘顺次连接，所述微动力处理装置包括沉淀池、好氧池和过滤池，所述沉淀池的出水口与好氧池的进水口连接，所述好氧池内进口与出口之间安装有生物填料，所述好氧池底部安装有曝气设备，所述曝气设备采用太阳能电泵驱动，所述太阳能电泵通过设置在外部的太阳能电板提供电力，所述好氧池的出水与过滤池的进口连接。
进一步，所述人工湿地包括多个调节池和多级湿地单元，相邻所述湿地单元之间通过调节池连接，所述过滤池与湿地单元通过调节池连接，所述湿地单元与氧化塘之间通过调节池连接，所述湿地单元内设有级配层和水生植物层，所述级配层由上而下依次由种植土层、砂砾石层和碎石层构成，所述水生植物层种植在级配层上。
优选地，所述种植土层厚30cm，砂砾石层厚30cm，碎石层厚30cm。
优选地，所述人工湿地的深度为120～150cm，所述人工湿地内水深为50～70cm。
优选地，所述格栅井内设有网格状格栅。
进一步，所述氧化塘的深度为150～180cm，所述氧化塘内水深保持在80～100cm。
优选的，所述氧化塘内设置有菌类层、藻类层、水生动物层和水生植物层。
由于采用上述结构，餐饮污水和生活污水分别进入油污分离器和化粪池预处理后进入污水管道，经格栅井对悬浮物进行隔离后，再采用微动力处理装置进行综合污水预处理，最后采用人工湿地+氧化塘组合工艺进行综合污水深度处理后达标排放。本实用新型将单一的污水处理工艺进行科学的组合，形成了既符合污水处理实际情况，又能将污水处理站打造成为一个生态旅游景点。并且该工艺利用农村地形地貌特征，改造原有水塘，污水自流进出，动力消耗低，具有投资省，操作维护费用低的特点，适宜推广应用。经过该系统处理后的农家乐污水，出水水质可达《城镇污水处理厂污染物排放标准》(GB18918—2002)一级B排放标准。
综上所述，本实用新型针对农家乐污水这一类富含植物纤维、淀粉、糖、蛋白质、维生素、动物油脂等的高浓度有机废水，将单一的污水处理工艺进行科学的组合，形成了既符合污水处理实际情况，本装置利用农村地形地貌特征，改造原有水塘，污水自流进出，具有低耗，投资少、维护费用低等特点。
