农村污水联户处理系统

发布时间:2019-2-21 11:07:17

  申请日2017.08.31

  公开(公告)日2017.12.22

  IPC分类号C02F1/00; E03C1/12

  摘要

  本发明提供每家用户的排水系统都连接有污水池和格栅井,相邻的所述排水系统串联,且所述污水池和格栅井分别相互串联,连接排水系统之间的连接管道、污水池之间的连接管道和格栅井之间的连接管道上分别设有多个水压传感器,多个所述水位传感器与计算机电性连接。本发明通过管道将每户独立的排水系统串联起来,当一家排水受堵后,可以通过邻家排水系统进行排出,从而避免了每户污水被堵住时,而无法通过其它途径排出的技术问题;进一步的,当污水的输送管道内某一处受堵时,该受堵处的水压传感器会检测到该处的水流速,并且将检测到的水流速结果传送到后台的计算机上,从而可精准定位管道堵塞的位置。




  权利要求书

  1.一种农村污水联户处理系统,其特征在于:每家用户的排水系统都连接有污水池(1)和格栅井,相邻的所述排水系统串联,且所述污水池(1)和格栅井分别相互串联,连接排水系统之间的连接管道、污水池(1)之间的连接管道和格栅井之间的连接管道上分别设有多个水压传感器,多个所述水位传感器与计算机电性连接。

  2.根据权利要求1所述的一种农村污水联户处理系统,其特征在于:所述污水池(1)的两侧分别设有进料口(2)和出料口(3),所述污水池(1)的顶部可拆卸的安装有封板(4),所述封板(4)的上端固定有两个驱动电动机(5),两个所述驱动电机(5)的输出轴连接有旋转轴(6),所述旋转轴(6)延伸至所述污水池(1)内,且所述旋转轴(6)上圆周均匀固定有多个旋转叶片。

  3.根据权利要求1所述的一种农村污水联户处理系统,其特征在于:所述污水池(1)的底部形成空腔,所述空腔内固定有驱动电机(5),所述驱动电机(5)的输出轴连接有旋转轴(6),所述旋转轴(6)贯穿所述污水池(1)底部,延伸至所述污水池(1)内。

  4.根据权利要求1所述的一种农村污水 联户处理系统,其特征在于:所述水压传感器通过水流速来实现压力检测,当水压传感器检测到某一处水流速低于预设值的水流速时,则水压传感器会判定该区域形成堵塞,会将检测的信号通过信号转化器转换成电信号,传送给计算机,计算机会进行分析,控制该区域内的警示灯亮起,同时,通过电子显示屏显示测量到的水体流速。

  5.根据权利要求4所述的一种农村污水联户处理系统,其特征在于:通过水流速来测算管道堵塞情况,通过测算情况,控制电磁阀门的开合,当计算结果得出,将电磁阀门开启到最大状态也无法清堵时,关闭该电磁阀门,使得该管道内的水流利用其他管道流出;当通过测算可通过水流清堵时,可选择电磁阀门的开启程度,控制水流速实现清堵的目的。

  6.根据权利要求5所述的一种农村污水联户处理系统,其特征在于:多个所述格栅井上之间串联,且每个所述格栅井上分别设有多个出水口,通过多个所述出水口可对农田和树木进行灌溉,且每个所述格栅井分别与污水处理池连接。

  7.根据权利要求6所述的一种农村污水联户处理系统,其特征在于:所述污水处理池通过管道与水库连接,所述水库通过管道与家禽厂、家禽供养池和园林种植大棚并联,且所述家禽厂、所述家禽供养池和所述园林种植大棚通过管道与所述污水池连接。

  8.根据权利要求7所述的一种农村污水联户处理系统,其特征在于:所述家禽厂、所述家禽供养池和所述园林种植大棚和所述污水池(1)连接的管道上设置有多个水压传感器,所述水压传感器通过信号转换器与所述计算机电性连接。

  说明书

  一种农村污水联户处理系统

  技术领域

  本发明主要涉及农村污水处理的技术领域,具体涉及一种农村污水联户处理系统。

  技术背景

  农村污水处理是指对农村污水处理的一个方法。农村生活日渐城市化,生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水。

  在现有的农村污水处理中,都是采用每户污水独立处理的方式,每户污水都独自输送到污水处理池内进行统一处理,这种污水处理的方式,在结构上较为简单,而且成本投入也不大,但是,由于各户之间,排水系统相对独立,当各户的排水管道堵住不通时,各户之间的污水就无法排除,从而影响了正常生活。

  进一步的,由于生活污水中存在各种不溶于水的垃圾,使得污水管道时常会造成堵塞情况的发生,由于管道的铺设面积大,无法精准定位堵塞的位置,从而导致在清堵时,需要浪费大量的时间来确定堵塞位置,从而浪费了劳动力,增加了维修成本。

  发明内容

  本发明提供了一种农村污水联户处理系统,用以解决上述技术背景中提出的,每户污水单独处理而易发生堵塞和堵塞后无法精准确定堵塞位置而增加了排堵工作难度的技术问题。

  本发明解决上述技术问题采用的技术方案为:一种农村污水联户处理系统,每家用户的排水系统都连接有污水池和格栅井,相邻的所述排水系统串联,且所述污水池和格栅井分别相互串联,连接排水系统之间的连接管道、污水池之间的连接管道和格栅井之间的连接管道上分别设有多个水压传感器,多个所述水位传感器与计算机电性连接。

  所述污水池的两侧分别设有进料口和出料口,所述污水池的顶部可拆卸的安装有封板,所述封板的上端固定有两个驱动电动机,两个所述驱动电机的输出轴连接有旋转轴,所述旋转轴延伸至所述污水池内,且所述旋转轴上圆周均匀固定有多个旋转叶片。

  所述污水池的底部形成空腔,所述空腔内固定有驱动电机,所述驱动电机的输出轴连接有旋转轴,所述旋转轴贯穿所述污水池底部,延伸至所述污水池内。

  所述水压传感器通过水流速来实现压力检测,当水压传感器检测到某一处水流速低于预设值的水流速时,则水压传感器会判定该区域形成堵塞,会将检测的信号通过信号转化器转换成电信号,传送给计算机,计算机会进行分析,控制该区域内的警示灯亮起,同时,通过电子显示屏显示测量到的水体流速。

  通过水流速来测算管道堵塞情况,通过测算情况,控制电磁阀门的开合,当计算结果得出,将电磁阀门开启到最大状态也无法清堵时,关闭该电磁阀门,使得该管道内的水流利用其他管道流出;当通过测算可通过水流清堵时,可选择电磁阀门的开启程度,控制水流速实现清堵的目的。

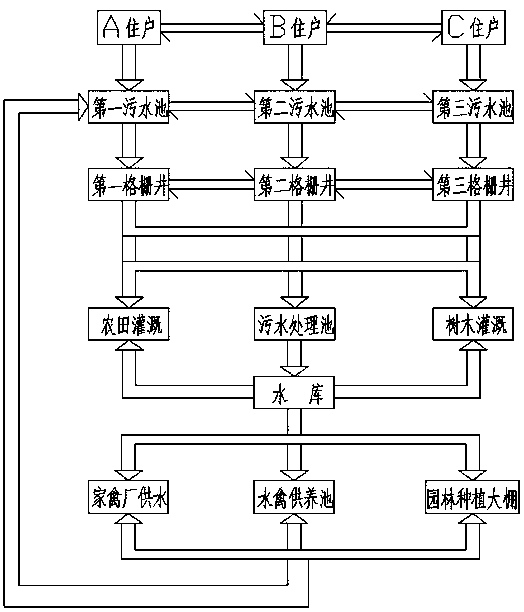

  多个所述格栅井上之间串联,且每个所述格栅井上分别设有多个出水口,通过多个所述出水口可对农田和树木进行灌溉,且每个所述格栅井分别与污水处理池连接。

  所述污水处理池通过管道与水库连接,所述水库通过管道与家禽厂、家禽供养池和园林种植大棚并联,且所述家禽厂、所述家禽供养池和所述园林种植大棚通过管道与所述污水池连接。

  所述家禽厂、所述家禽供养池和所述园林种植大棚和所述污水池连接的管道上设置有多个水压传感器,所述水压传感器通过信号转换器与所述计算机电性连接。

  与现有技术相比,本发明的有益效果为:本发明通过管道将每户独立的排水系统串联起来,当一家排水受堵后,可以通过邻家排水系统进行排出,从而避免了每户污水被堵住时,而无法通过其它途径排出的技术问题;进一步的,当污水的输送管道内某一处受堵时,该受堵处的水压传感器会检测到该处的水流速,并且将检测到的水流速结果传送到后台的计算机上,从而可精准定位管道堵塞的位置。
