申请日2017.08.31
公开(公告)日2017.12.08
IPC分类号C02F1/32
摘要
本发明公开了一种用于污水处理的中压紫外线处理系统，包括支撑架、紫外线处理装置和固定在所述支撑架上的输水管和供电电源，在所述输水管的两端截面上分别设置有入水口和出水口，在输水管的顶端设有多个放置所述紫外线处理装置的容器腔体，该容器腔体的一端设有伸入所述输水管内的透明辐射窗，所述容器腔体的另一端置于输水管之外且设置有固定所述紫外线处理装置的支撑座，所述容器腔体的外壁与所述输水管顶端的管壁通过螺纹密封连接，所述供电电源与所述紫外线处理装置电气连接。本发明的中压紫外线处理系统可以快速地进行杀毒灭菌操作，杀毒灭菌能力强，该系统清洗或更换时都比较方便。
权利要求书
1.一种用于污水处理的中压紫外线处理系统，其特征在于：包括支撑架、紫外线处理装置和固定在所述支撑架上的输水管和供电电源，在所述输水管的两端截面上分别设置有入水口和出水口，在输水管的顶端设有多个放置所述紫外线处理装置的容器腔体，该容器腔体的一端设有伸入所述输水管内的透明辐射窗，所述容器腔体的另一端置于输水管之外且设置有固定所述紫外线处理装置的支撑座，所述容器腔体的外壁与所述输水管顶端的管壁通过螺纹密封连接，所述供电电源与所述紫外线处理装置电气连接。
2.根据权利要求1所述的一种用于污水 处理的中压紫外线处理系统，其特征在于：所述紫外线处理装置包括紫外线灯管、紫光灯和紫光灯电压转换接头，该紫光灯的一端伸入至紫外线灯管的底部，该紫光灯的另一端通过所述紫光灯电压转换接头固定连接在所述紫外线灯管的开口处，从而使所述紫光灯通过所述紫光灯电压转换接头密封设置在所述紫外线灯管内，在所述紫外线灯管的底端外壁上设置有金属栅网和工作腔体，所述工作腔体包覆在所述紫外线灯管的底端外壁与所述金属栅网之间，在所述工作腔体内充有汞和惰性气体。
3.根据权利要求1所述的一种用于污水处理的中压紫外线处理系统，其特征在于：所述紫外线灯管为圆柱形或球形的透明石英管，其直径为60mm-80mm。
4.根据权利要求1所述的一种用于污水处理的中压紫外线处理系统，其特征在于：在所述紫外线灯管外部的侧壁上依次向外设置有防覆层，该防覆层由介质层和硅胶层，所述介质层为氧化硅、氧化铝、氧化镁中的一种或多种混合而成。
5.根据权利要求1所述的一种用于污水处理的中压紫外线处理系统，其特征在于：所述紫光灯的数量不少于两个且呈串联或并联连接，其功率不小于400w，述紫外线杀菌灯输出光线波长为185nm-285nm之间。
6.根据权利要求1所述的一种用于污水处理的中压紫外线处理系统，其特征在于：在所述透明辐射窗处设置有储存腔室，在所述储存腔室内充有汞和惰性气体。
说明书
一种用于污水处理的中压紫外线处理系统
技术领域
本发明涉及污水净化处理技术领域，尤其涉及一种用于污水处理的中压紫外线处理系统。
背景技术
中压紫外线处理系统是利用中高强度的紫外线杀菌灯照射，破坏细菌和病毒的DNA等内部结构，从而达到杀灭水中病原微生物的消毒设备。目前为止我国绝大多数自来水厂均采用单一的氯法消毒。氯法消毒具有一定的局限性和不稳定性，而且氯法消毒还会对水产生二次污染，从而危害人体或污染水环境;而紫外线杀毒处理系统不仅可以杀灭各类原生单细胞细菌和病毒，而且没有化学副产物，绿色环保，占用空间小，安装操作简单，运行费用低，工作寿命长等优势，然而，由于污水容易使污水处理设备脏污，维护起来麻烦，压紫外线处理系统清洗或更换都需要停止污水设备运行，维护成本高，而且不能防水，杀菌能力也不够强。
发明内容
本发明的目的在于提供一种用于污水处理的中压紫外线处理系统，根据本发明的中压紫外线处理系统可以快速地进行杀毒灭菌操作，杀毒灭菌能力强，该系统清洗或更换时都比较方便，安装和拆卸时可以有效地保证紫外线处理装置不受损伤，而且可以不需要停止运行，输水管而且不能防水，为了实现上述目的，本发明采用以下技术方案：

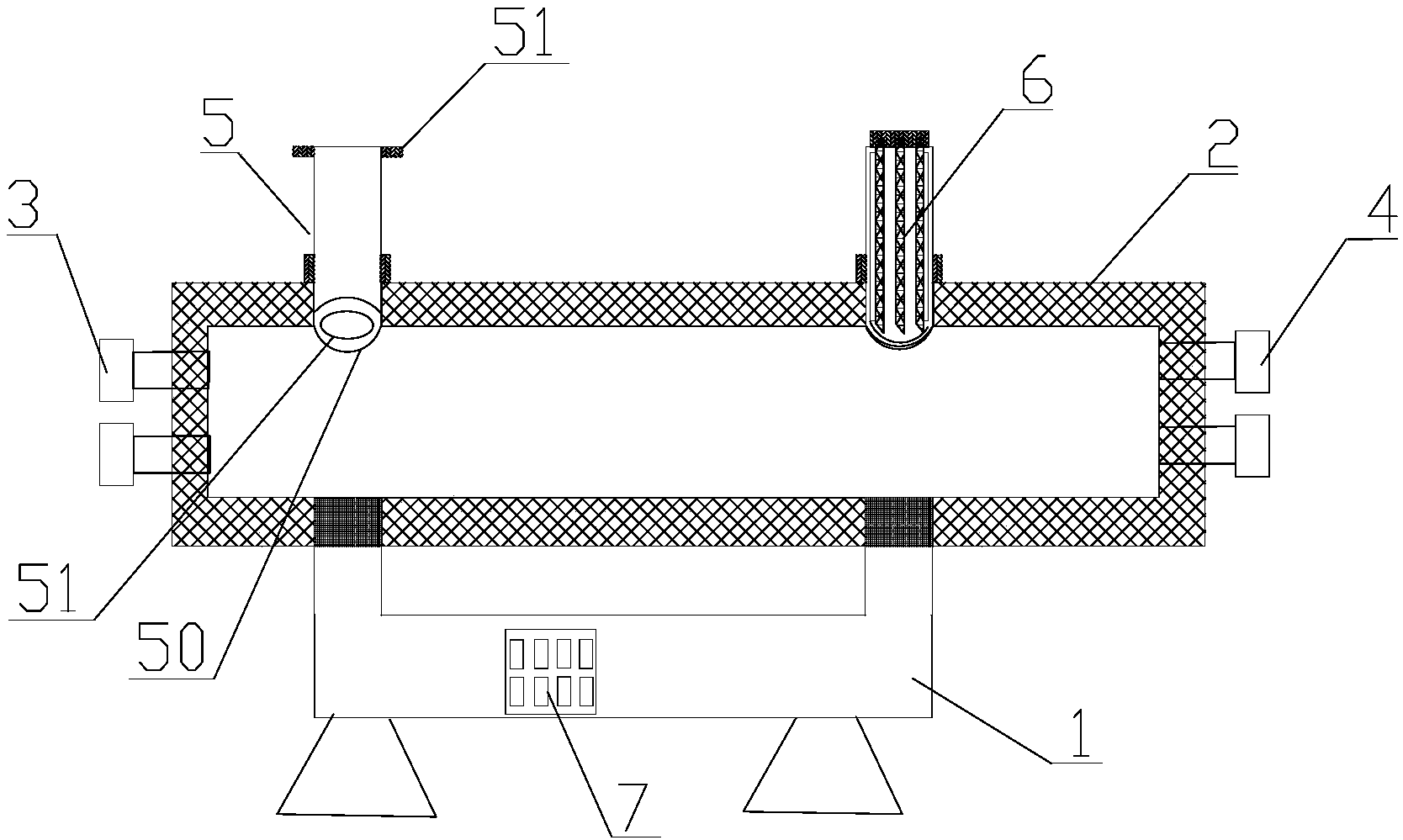

根据本发发明的一个方面，提供了一种用于污水处理的中压紫外线处理系统，其特征在于：包括支撑架、紫外线处理装置和固定在所述支撑架上的输水管和供电电源，在所述输水管的两端截面上分别设置有入水口和出水口，在输水管的顶端设有多个放置所述紫外线处理装置的容器腔体，该容器腔体的一端设有伸入所述输水管内的透明辐射窗，所述容器腔体的另一端置于输水管之外且设置有固定所述紫外线处理装置的支撑座，所述容器腔体的外壁与所述输水管顶端的管壁通过螺纹密封连接，所述供电电源与所述紫外线处理装置电气连接。
所述紫外线处理装置包括紫外线灯管、紫光灯和紫光灯电压转换接头，该紫光灯的一端伸入至紫外线灯管的底部，该紫光灯的另一端通过所述紫光灯电压转换接头固定连接在所述紫外线灯管的开口处，从而使所述紫光灯通过所述紫光灯电压转换接头密封设置在所述紫外线灯管内，在所述紫外线灯管的底端外壁上设置有金属栅网和工作腔体，所述工作腔体包覆在所述紫外线灯管的底端外壁与所述金属栅网之间，在所述工作腔体内充有汞和惰性气体。
所述紫外线灯管为圆柱形或球形的透明石英管，其直径为60mm-80mm。
在所述紫外线灯管外部的侧壁上依次向外设置有防覆层，该防覆层由介质层和硅胶层，所述介质层为氧化硅、氧化铝、氧化镁中的一种或多种混合而成。
所述紫光灯的数量不少于两个且呈串联或并联连接，其功率不小于400w，述紫外线杀菌灯输出光线波长为185nm-285nm之间。
在所述透明辐射窗处设置有储存腔室，在所述储存腔室内充有汞和惰性气体。
本发明采用了上述技术方案，本发明具有以下技术效果：
本发明的中压紫外线处理系统是通过在输水管上安装紫外线处理装置，对流过输水管内的水进行杀毒消毒，该系统的清洗或更换时都比较方便，安装和拆卸时可以有效地保证紫外线处理装置不受损伤，而且可以不需要停止运行，输水管而且不能防水，杀菌能强。
