申请日2018.08.08
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F3/30; C02F3/08
摘要
本发明公开了一种泵氧型生物转盘污水处理器，包括污水池，设置在污水池上的进水管和排水管，在污水池外侧固定有驱动电机，在污水池内固定有与驱动电机相连接的驱动轴杆，在驱动轴杆上均匀设置有转盘，在污水池的内壁上均匀设置有生物膜盘，在污水池内设置有沉淀区，在沉淀区上设置有储药盒和与储药盒相连接的添药管，在沉淀区沉淀区上固定有增氧泵，在驱动轴杆的中心设置有导气通道，在驱动轴杆的后段设置有与导气通道相连通的喷氧嘴，在沉淀区的顶部设置有排气通道。本发明的结构设置合理，确保出水总氮含量的排放需求，有利于维持污水池内较高的微生物浓度，有效解决了现有技术中有机负荷低、脱氮效果差等技术问题，适用性强且实用性好。
权利要求书
1.一种泵氧型生物转盘污水处理器，包括污水池，设置在所述污水池上的进水管和排水管，在所述污水池外侧固定有驱动电机，在所述污水池内固定有与所述驱动电机相连接的驱动轴杆，在所述驱动轴杆上均匀设置有转盘，其特征在于：在所述污水池的内壁上均匀设置有生物膜盘，所述生物膜盘处于相邻转盘之间的间隙内，在所述污水池内设置有沉淀区，所述排水管与所述沉淀区相连通，在所述沉淀区上设置有储药盒和与所述储药盒相连接的添药管，在所述沉淀区沉淀区上固定有增氧泵，在所述驱动轴杆的中心设置有导气通道，在所述驱动轴杆的后段设置有与所述导气通道相连通的喷氧嘴，所述增氧泵的出气口通过轴承连接在导气通道内且在增氧泵的出气口与导气通道的内壁之间设置有密封橡胶层，在所述沉淀区的顶部设置有排气通道，所述排气通道通过排气管连接在污水池的底部。
2.根据权利要求1所述的泵氧型生物转盘污水处理器，其特征在于：在所述沉淀区的进入端设置有搅拌区，所述添药管的出药端通过三通阀分别连接在搅拌区与沉淀区内。
3.根据权利要求2所述的泵氧型生物转盘污水处理器，其特征在于：在所述沉淀区的底部设置有污泥区，在所述污泥区的底部设置有排泥通道，在所述污泥区的外壁上固定有推动气缸，所述推动气缸与排泥通道对称设置，在所述污泥区的内部设置有排泥推板，所述排泥推板通过推动轴杆与推动气缸相连接，在所述推动轴杆的表面包裹有密封橡胶层。
4.根据权利要求3所述的泵氧型生物转盘污水处理器，其特征在于：在所述污水池的内壁上设置有数量与转盘数量相同的凸条，所述转盘的盘边贴压在所述凸条的表面上，在所述转盘的盘面上均匀设置有透孔，所述沉淀区与进水管对称设置有污水池的两端。
5.根据权利要求4所述的泵氧型生物转盘污水处理器，其特征在于：在所述搅拌区、沉淀区内均固定有紫外线灭菌灯。
6.根据权利要求5所述的泵氧型生物转盘污水处理器，其特征在于：所述转盘为塑料薄片结构。
说明书

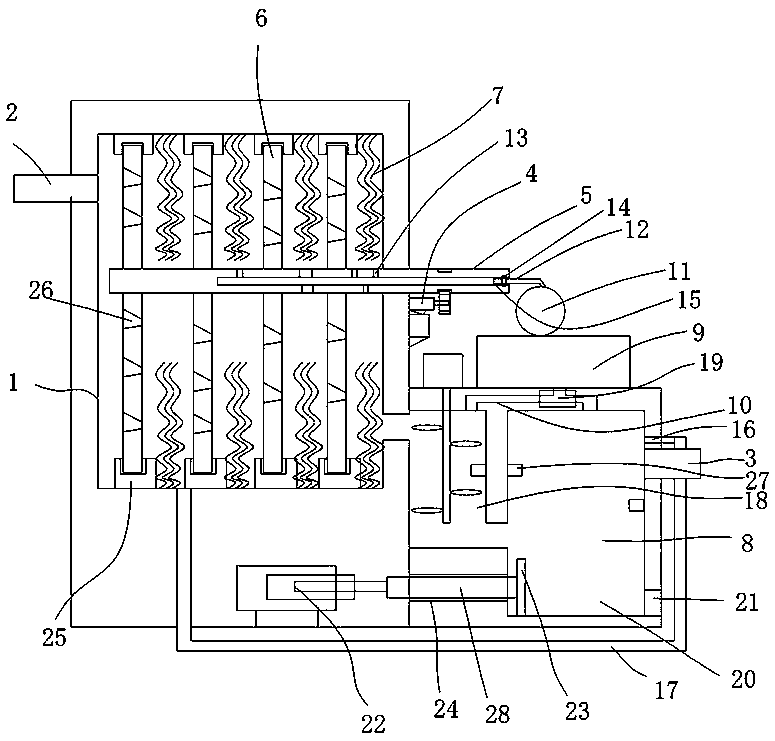

泵氧型生物转盘污水处理器
技术领域
本发明属于污水处理技术领域，具体涉及一种泵氧型生物转盘污水处理器。
背景技术
生物转盘是一种常见的污水生物处理设备，是一种生物膜法废水处理技术，生物盘片上可以附着生长周期长的微生物，有较强的耐冲击负荷能力，处理效果较好，但是传统技术的生物转盘在污水处理过程中存在有机负荷低，脱氮效果不好等技术问题， 故而需要增加额外的脱氮结构，其不但会增加了基建成本，而且也增加了运行的成本，故而适用性和实用性受到限制。
发明内容
本发明的目的是提供一种结构设置合理且适用性强的泵氧型生物转盘污水处理器。
实现本发明目的的技术方案是一种泵氧型生物转盘污水处理器，包括污水池，设置在所述污水池上的进水管和排水管，在所述污水池外侧固定有驱动电机，在所述污水池内固定有与所述驱动电机相连接的驱动轴杆，在所述驱动轴杆上均匀设置有转盘，在所述污水池的内壁上均匀设置有生物膜盘，所述生物膜盘处于相邻转盘之间的间隙内，在所述污水池内设置有沉淀区，所述排水管与所述沉淀区相连通，在所述沉淀区上设置有储药盒和与所述储药盒相连接的添药管，在所述沉淀区沉淀区上固定有增氧泵，在所述驱动轴杆的中心设置有导气通道，在所述驱动轴杆的后段设置有与所述导气通道相连通的喷氧嘴，所述增氧泵的出气口通过轴承连接在导气通道内且在增氧泵的出气口与导气通道的内壁之间设置有密封橡胶层，在所述沉淀区的顶部设置有排气通道，所述排气通道通过排气管连接在污水池的底部。
在所述沉淀区的进入端设置有搅拌区，所述添药管的出药端通过三通阀分别连接在搅拌区与沉淀区内。
在所述沉淀区的底部设置有污泥区，在所述污泥区的底部设置有排泥通道，在所述污泥区的外壁上固定有推动气缸，所述推动气缸与排泥通道对称设置，在所述污泥区的内部设置有排泥推板，所述排泥推板通过推动轴杆与推动气缸相连接，在所述推动轴杆的表面包裹有密封橡胶层。
在所述污水池的内壁上设置有数量与转盘数量相同的凸条，所述转盘的盘边贴压在所述凸条的表面上，在所述转盘的盘面上均匀设置有透孔，所述沉淀区与进水管对称设置有污水池的两端。
在所述搅拌区、沉淀区内均固定有紫外线灭菌灯。
所述转盘为塑料薄片结构。
本发明具有积极的效果： 本发明的结构设置合理，其将物生膜盘与转盘依次间隔设置，同时配合增氧泵，在驱动轴杆的后段设置有喷氧嘴，通过转盘可以使同一个污水池形成一个缺氧环境和一个好氧环境，在污水流向的作用下无需硝化回流，有利于实现同步硝化反硝化，确保出水总氮含量的排放需求，有利于维持污水池内较高的微生物浓度，有效解决了现有技术中有机负荷低、脱氮效果差等技术问题，适用性强且实用性好
