申请日2018.08.08
公开(公告)日2018.11.13
IPC分类号B01D29/01; B01D36/00; C02F9/02
摘要
本发明公开了一种环保型厨房用废水回收处理装置，包括水槽本体，所述水槽本体左侧面的下部固定连接有抽油泵，抽油泵的输入端固定连通有进油管，进油管远离抽油泵的一端贯穿水槽本体的左侧面并延伸至水槽本体的内部，进油管远离抽油泵的一端固定连通有吸油罩。该环保型厨房用废水回收处理装置，通过水槽本体的内侧壁固定连接有过滤网，能够把废水中的杂质过滤出来，通过废水在水槽中由于油的密度小与水，能够使油漂浮在水的上层，通过水槽本体的左侧面固定连接有抽油泵，抽油泵与进油管固定连通，进油管与吸油罩固定连通，能够把上层的油通过抽油泵分离出来，这样能够使废水得到过滤分离后再次使用，节约了水资源。
权利要求书

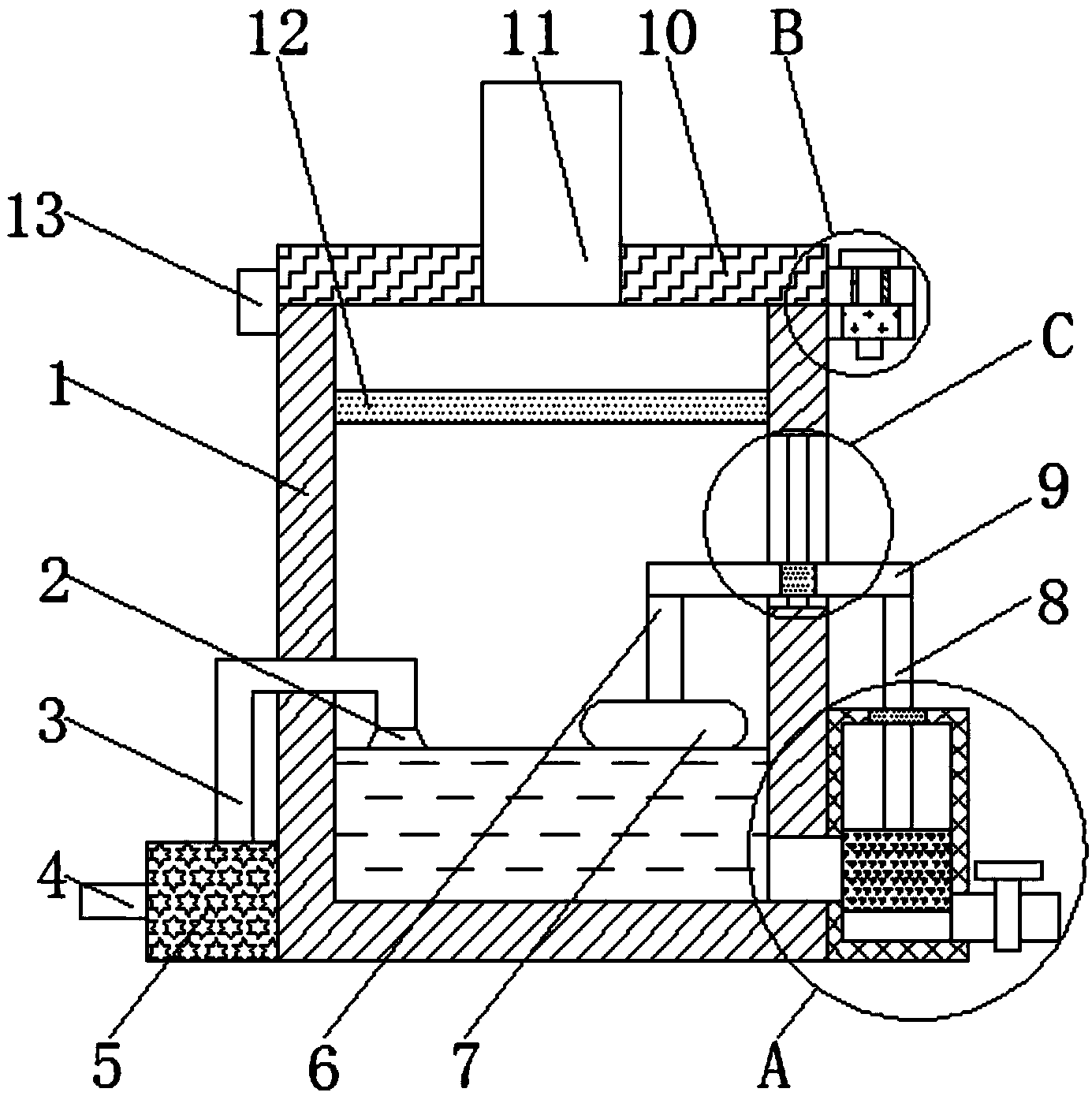

1.一种环保型厨房用废水回收处理装置，包括水槽本体(1)，其特征在于：所述水槽本体(1)左侧面的下部固定连接有抽油泵(5)，所述抽油泵(5)的输入端固定连通有进油管(3)，所述进油管(3)远离抽油泵(5)的一端贯穿水槽本体(1)的左侧面并延伸至水槽本体(1)的内部，所述进油管(3)远离抽油泵(5)的一端固定连通有吸油罩(2)，所述水槽本体(1)右侧面的下部固定连接有水箱(14)，所述水箱(14)的内部放置有与水箱(14)相适配的活塞(17)，所述活塞(17)的上表面固定连接有第一滑杆(8)，所述水箱(14)的上表面固定镶嵌有与第一滑杆(8)相适配的第一滑环(15)，所述第一滑杆(8)的顶端贯穿第一滑环(15)并延伸至箱体(14)的上方，且第一滑环(15)与第一滑杆(8)相套接，所述水槽本体(1)右侧面的下部固定连通有连接管(16)，且连接管(16)远离水槽本体(1)的一端与水箱(14)的左侧面固定连通;
所述水槽本体(1)的右侧面开设有第一通孔(27)，所述第一通孔(27)的内部放置有第二滑杆(26)，所述第二滑杆(26)的顶端和底端分别与第一通孔(27)的内顶壁和内底壁固定连接，所述第一滑杆(8)的顶端固定连接有连接杆(9)，所述连接杆(9)的上表面固定镶嵌有与第二滑杆(26)相适配的第二滑环(28)，所述连接杆(9)远离第一滑杆(8)的一端贯穿第一通孔(27)并延伸至水槽本体(1)的内部，所述第二滑杆(26)与第二滑环(28)相套接，所述连接杆(9)远离第一滑杆(8)的一端固定连接有支杆(6)，所述支杆(6)的底端固定连接有浮板(7)，所述水槽本体(1)的上方放置有与水槽本体(1)相适配的盖板(10)，所述水槽本体(1)右侧面的上部固定连接有第一连接板(23)，所述第一连接板(23)的上表面固定镶嵌有螺纹管(25)，所述盖板(10)的右侧面固定连接有第二连接板(22)，所述第二连接板(22)的上表面开设有第二通孔(20)，所述第二连接板(22)的上方放置有与螺纹管(25)相适配的螺纹杆(24)，所述螺纹杆(24)的底端贯穿第二通孔(20)并延伸至第二连接板(22)的下方，且螺纹杆(24)的底端与螺纹管(25)螺纹连接。
2.根据权利要求1所述的一种环保型厨房用废水回收处理装置，其特征在于：所述螺纹杆(24)的顶端固定连接有挡板(21)，且挡板(21)的底面与第二连接板(22)的上表面相接触。
3.根据权利要求1所述的一种环保型厨房用废水回收处理装置，其特征在于：所述水槽本体(1)的内侧壁固定连接有与水槽本体(1)相适配的过滤网(12)，所述浮板(7)的底面与吸油罩(2)的底面在同一水平面上。
4.根据权利要求1所述的一种环保型厨房用废水回收处理装置，其特征在于：所述抽油泵(5)的输出端固定连通有排油管(4)，所述盖板(10)上表面的中部固定连通有进水管(11)。
5.根据权利要求1所述的一种环保型厨房用废水回收处理装置，其特征在于：所述水箱(14)右侧面的下部固定连通有排水管(18)，且排水管(18)远离水箱(14)的一端固定连通有阀门(19)。
6.根据权利要求1所述的一种环保型厨房用废水回收处理装置，其特征在于：所述活塞(17)的竖直长度值大于连接管(16)的直径值，所述盖板(10)的左侧面通过合页(13)与水槽本体(1)左侧面的上部固定铰接。
说明书
一种环保型厨房用废水回收处理装置
技术领域
本发明涉及环保技术领域，具体为一种环保型厨房用废水回收处理装置。
背景技术
环境保护一般是指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保护人类的生存环境、保障经济社会的可持续发展而采取的各种行动的总称，其方法和手段有工程技术的、行政管理的，也有经济的、宣传教育的等。
现在人们提倡节约用水来保护水资源，厨房使用的水较多，水除了可以用来做饭还要用来洗菜刷锅，洗菜和刷锅所使用的水相比我们做饭使用的水还要多，洗菜刷锅的水中含有油和其他杂质无法再次使用都是直接流进下水道，造成了水资源的浪费。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种环保型厨房用废水回收处理装置，解决了厨房使用洗菜和刷锅的水直接排入下水道造成水资源浪费的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种环保型厨房用废水回收处理装置，包括水槽本体，所述水槽本体左侧面的下部固定连接有抽油泵，所述抽油泵的输入端固定连通有进油管，所述进油管远离抽油泵的一端贯穿水槽本体的左侧面并延伸至水槽本体的内部，所述进油管远离抽油泵的一端固定连通有吸油罩，所述水槽本体右侧面的下部固定连接有水箱，所述水箱的内部放置有与水箱相适配的活塞，所述活塞的上表面固定连接有第一滑杆，所述水箱的上表面固定镶嵌有与第一滑杆相适配的第一滑环，所述第一滑杆的顶端贯穿第一滑环并延伸至箱体的上方，且第一滑环与第一滑杆相套接，所述水槽本体右侧面的下部固定连通有连接管，且连接管远离水槽本体的一端与水箱的左侧面固定连通。
所述水槽本体的右侧面开设有第一通孔，所述第一通孔的内部放置有第二滑杆，所述第二滑杆的顶端和底端分别与第一通孔的内顶壁和内底壁固定连接，所述第一滑杆的顶端固定连接有连接杆，所述连接杆的上表面固定镶嵌有与第二滑杆相适配的第二滑环，所述连接杆远离第一滑杆的一端贯穿第一通孔并延伸至水槽本体的内部，所述第二滑杆与第二滑环相套接，所述连接杆远离第一滑杆的一端固定连接有支杆，所述支杆的底端固定连接有浮板，所述水槽本体的上方放置有与水槽本体相适配的盖板，所述水槽本体右侧面的上部固定连接有第一连接板，所述第一连接板的上表面固定镶嵌有螺纹管，所述盖板的右侧面固定连接有第二连接板，所述第二连接板的上表面开设有第二通孔，所述第二连接板的上方放置有与螺纹管相适配的螺纹杆，所述螺纹杆的底端贯穿第二通孔并延伸至第二连接板的下方，且螺纹杆的底端与螺纹管螺纹连接。
优选的，所述螺纹杆的顶端固定连接有挡板，且挡板的底面与第二连接板的上表面相接触。
优选的，所述水槽本体的内侧壁固定连接有与水槽本体相适配的过滤网，所述浮板的底面与吸油罩的底面在同一水平面上。
优选的，所述抽油泵的输出端固定连通有排油管，所述盖板上表面的中部固定连通有进水管。
优选的，所述水箱右侧面的下部固定连通有排水管，且排水管远离水箱的一端固定连通有阀门。
优选的，所述活塞的竖直长度值大于连接管的直径值，所述盖板的左侧面通过合页与水槽本体左侧面的上部固定铰接。
(三)有益效果
本发明提供了一种环保型厨房用废水回收处理装置，具备以下有益效果：
(1)该环保型厨房用废水回收处理装置，通过浮板与支杆固定连接，支杆与连接杆固定连接，连接杆的上表面镶嵌有第二滑环，能够在浮板的浮力作用下带动连接杆在第二滑杆上滑动，通过连接杆与第一滑杆固定连接，第一滑杆与活塞固定连接，能够带动活塞在水箱本体中上下移动，从而能够在水槽本体中水较多的情况下使活塞向上移动，水槽底部的水通过连接管流出，便于把水分离出来。
(2)该环保型厨房用废水回收处理装置，通过水槽本体的内侧壁固定连接有过滤网，能够把废水中的杂质过滤出来，通过废水在水槽本体中由于油的密度小与水，能够使油漂浮在水的上层，通过水槽本体的左侧面固定连接有抽油泵，抽油泵与进油管固定连通，进油管与吸油罩固定连通，能够把上层的油通过抽油泵分离出来，这样能够使废水得到过滤分离后再次使用，节约了水资源。
