申请日2017.08.31
公开(公告)日2017.12.05
IPC分类号C02F9/04
摘要
本发明公开了一种快速清理的污水处理装置，包括污水处理器本体，所述污水处理器本体的两侧壳体上分别连接有进水口和出水口，所述污水处理器本体内部等距隔开沉淀仓、过滤仓、反应仓和清水仓，所述沉淀仓内部位于进水口连接处焊接有均流板，所述沉淀仓内部焊接有沉淀斜板，所述沉淀仓底部固定有淤泥吸取泵，且淤泥吸取泵通过排污管与污水处理器本体壳体外连通，所述过滤仓内部等距焊接有三个滤膜，所述反应仓顶部焊接有注料口。本发明中，首先通过设有均流板，可以减少水流冲力，同时设有沉淀斜板，使得水体保持稳定，加速进行沉淀，从而可以显著提高了沉淀仓的工作效率，使得沉淀的效果更好。
权利要求书

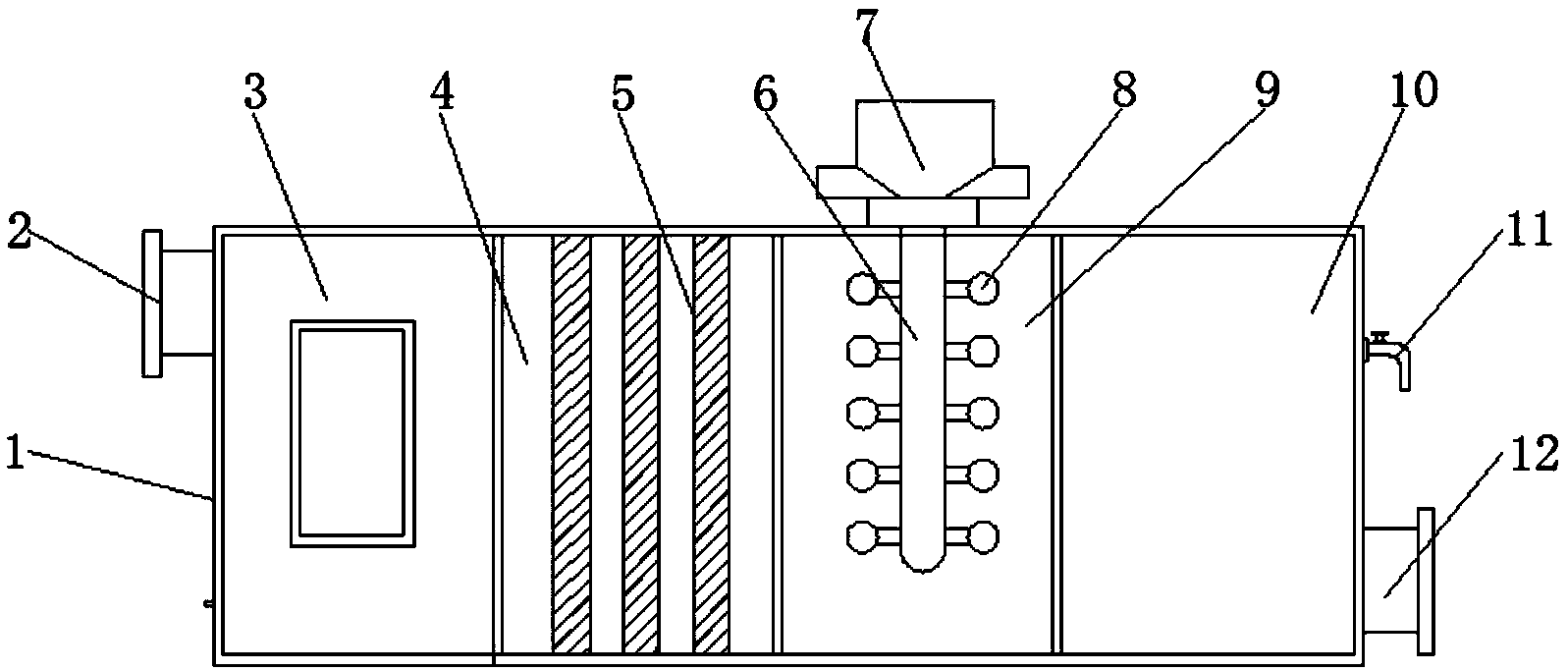

1.一种快速清理的污水处理装置，包括污水处理器本体(1)，其特征在于，所述污水处理器本体(1)的两侧壳体上分别连接有进水口(2)和出水口(12)，所述污水处理器本体(1)内部等距隔开沉淀仓(3)、过滤仓(4)、反应仓(9)和清水仓(10)，所述沉淀仓(3)内部位于进水口(2)连接处焊接有均流板(13)，所述沉淀仓(3)内部焊接有沉淀斜板(14)，所述沉淀仓(3)底部固定有淤泥吸取泵(16)，且淤泥吸取泵(16)通过排污管(15)与污水处理器本体(1)壳体外连通，所述过滤仓(4)内部等距焊接有三个滤膜(5)，所述反应仓(9)顶部焊接有注料口(7)，且注料口(7)与反应仓(9)内部的反应管(6)连通，所述反应管(6)上焊接有反应原料出口(8)。
2.根据权利要求1所述的一种快速清理的污水处理装置，其特征在于，所述沉淀仓(3)的前侧壳体中心处设有矩形视镜。
3.根据权利要求1所述的一种快速清理的污水处理装置，其特征在于，所述反应原料出口(8)共焊接有两组，且每组共焊接有五个反应原料出口(8)，反应原料出口(8)为球体结构。
4.根据权利要求1所述的一种快速清理的污水处理装置，其特征在于，所述沉淀仓(3)的底部开设有用于配合淤泥吸取泵(16)进行吸取污泥用的矩形凹槽。
5.根据权利要求1所述的一种快速清理的污水处理装置，其特征在于，所述清水仓(10)壳体上焊接有用于对处理完成后的清水进行取样分析用的取样水龙头(11)。
说明书
一种快速清理的污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种快速清理的污水处理装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染，而另一组数据亦表明，地下水正面临严峻挑战。2011年，北京、上海等9个省市对辖区内的857眼监测井进行过评价水质为I类、II类的监测井占比2%，而IV类、V类的监测井多达76.8%，九个省市中，水质最好的当属海南省，以II类为主，上海、北京次之，多为III类，黑龙江及江苏则以IV类水占比最高，而吉林、辽宁、广东、宁夏四省区普遍只达到V类的水平。
快速清理的污水处理装置就是一种城镇污水处理设备，传统的快速清理的污水处理装置结构较为简单，处理效果较差，且工作效率低下。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种快速清理的污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种快速清理的污水处理装置，包括污水处理器本体，所述污水处理器本体的两侧壳体上分别连接有进水口和出水口，所述污水处理器本体内部等距隔开沉淀仓、过滤仓、反应仓和清水仓，所述沉淀仓内部位于进水口连接处焊接有均流板，所述沉淀仓内部焊接有沉淀斜板，所述沉淀仓底部固定有淤泥吸取泵，且淤泥吸取泵通过排污管与污水处理器本体壳体外连通，所述过滤仓内部等距焊接有三个滤膜，所述反应仓顶部焊接有注料口，且注料口与反应仓内部的反应管连通，所述反应管上焊接有反应原料出口。
作为上述技术方案的进一步描述：
所述沉淀仓的前侧壳体中心处设有矩形视镜。
作为上述技术方案的进一步描述：
所述反应原料出口共焊接有两组，且每组共焊接有五个反应原料出口，反应原料出口为球体结构。
作为上述技术方案的进一步描述：
所述沉淀仓的底部开设有用于配合淤泥吸取泵进行吸取污泥用的矩形凹槽。
作为上述技术方案的进一步描述：
所述清水仓壳体上焊接有用于对处理完成后的清水进行取样分析用的取样水龙头。
本发明中，首先通过设有均流板，可以减少水流冲力，同时设有沉淀斜板，使得水体保持稳定，加速进行沉淀，从而可以显著提高了沉淀仓的工作效率，使得沉淀的效果更好，其次，通过设有淤泥吸取泵，可以对沉淀仓的淤泥进行清理，从而使得该快速清理的污水处理装置清理更加方便，再有，通过设有反应管，且反应管上焊接有多个反应原料出口，从而增大反应原料与污水的接触面，使得污水处理的更加完全，同时提高了反应的速度，保证了污水处理的效果。
