申请日2018.08.09
公开(公告)日2019.01.04
IPC分类号E03F7/10; C02F9/02
摘要
本发明公开了一种具有污水处理功能的电动吸污环卫车，包括底盘，所述底盘的上端面设有驾驶舱和车厢，驾驶舱设置于车厢的前方，车厢的内部靠近驾驶舱的一侧设有第一固定板，第一固定板的下端部与车厢内侧之间位置设有吸污泵，吸污泵的进口端连接有吸污管，吸污管的一端延伸至车厢的外部，吸污泵的出口端连接有L形的连接管，连接管的顶端穿过第一固定板与车厢连通。本发明不仅能够使得环卫车具有吸污的功能，还能将吸取的污水依次进行过滤、除泥和净化，使得污水得到有效处理，功能多样，降低污水后续处理的难度，工作效率高，同时能够方便对滤筒和吸附层的更换，防止滤筒和吸附层使用时间较长被堵塞，使用效果好。
权利要求书

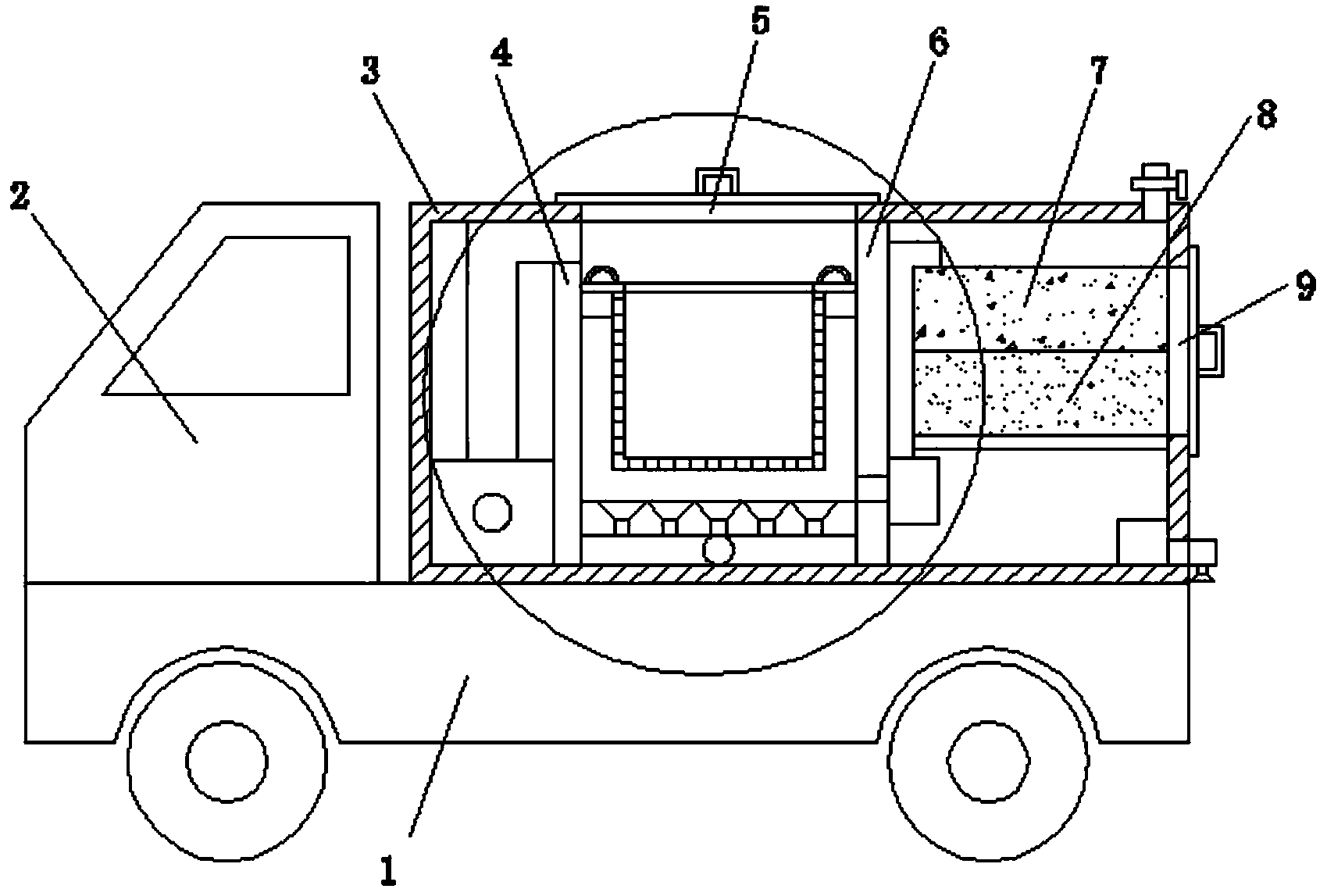

1.一种具有污水处理功能的电动吸污环卫车，包括底盘(1)，其特征在于，所述底盘(1)的上端面设有驾驶舱(2)和车厢(3)，驾驶舱(2)设置于车厢(3)的前方，车厢(3)的内部靠近驾驶舱(2)的一侧设有第一固定板(4)，第一固定板(4)的下端部与车厢(3)内侧之间位置设有吸污泵(13)，吸污泵(13)的进口端连接有吸污管(14)，吸污管(14)的一端延伸至车厢(3)的外部，吸污泵(13)的出口端连接有L形的连接管(15)，连接管(15)的顶端穿过第一固定板(4)与车厢(3)连通，车厢(3)的内部中间位置设有第二固定板(6)，第一固定板(4)与第二固定板(6)之间设有滤筒(18)，滤筒(18)的下方设有固定座(12)，固定座(12)固定在第一固定板(4)与第二固定板(6)的侧壁上，固定座(12)上开有漏斗形的排污槽(11)，排污槽(11)均匀设置，车厢(3)的下端部侧面靠近固定座(12)的位置连接有排污管(10)，排污管(10)上设有阀门，第二固定板(6)的下端部开有贯通的连接口，连接口设置于固定座(12)的上方，第二固定板(6)靠近连接口的一侧侧壁上固定有第一水泵(21)，第一水泵(21)的进口端与连接口连接，第一水泵(21)的出口端连接有排水管(19)，第二固定板(6)靠近排水管(19)的一侧设有第一吸附层(7)和第二吸附层(8)，车厢(3)的底端远离驾驶舱(2)的一侧内壁上固定有第二水泵(22)，第二水泵(22)上连接有T形的喷水管(23)，喷水管(23)固定在车厢(3)的底端外壁上，车厢(3)的顶端一侧设有泄压阀。
2.根据权利要求1所述的一种具有污水处理功能的电动吸污环卫车，其特征在于，所述第一固定板(4)与第二固定板(6)的顶端靠近滤筒(18)的一侧侧壁上均固定有固定杆(16)，固定杆(16)水平设置，滤筒(18)的顶端固定有“回”字形的支撑板(17)，支撑板(17)搭接在固定杆(16)上，滤筒(18)的横切面为矩形。
3.根据权利要求1所述的一种具有污水处理功能的电动吸污环卫车，其特征在于，所述第二吸附层(8)的底端两侧均设有挡板(20)，挡板(20)水平设置，挡板(20)固定在车厢(3)的内壁上，第二吸附层(8)滑动连接在挡板(20)上，第一吸附层(7)与第二吸附层(8)内分别填充有活性炭和膜内置陶瓷。
4.根据权利要求1所述的一种具有污水处理功能的电动吸污环卫车，其特征在于，所述车厢(3)的顶端靠近滤筒(18)的一侧设有第一盖板(5)，车厢(3)靠近挡板(20)的一侧设有第二盖板(9)，且第一盖板(5)与第二盖板(9)上均设有密封圈。
5.根据权利要求1所述的一种具有污水处理功能的电动吸污环卫车，其特征在于，所述底盘(1)的顶端靠近吸污管(14)的一侧设有两个挂环，吸污管(14)挂接在挂环上。
6.根据权利要求1所述的一种具有污水处理功能的电动吸污环卫车，其特征在于，所述喷水管(23)的底端两侧均设有雾化喷头。
7.根据权利要求1所述的一种具有污水处理功能的电动吸污环卫车，其特征在于，所述车厢(3)的一侧外壁上设有控制器(24)，吸污泵(13)、第一水泵(21)、阀门、第二水泵(22)和泄压阀均与控制器(24)电连接。
说明书
一种具有污水处理功能的电动吸污环卫车
技术领域
本发明涉及电动环卫车技术领域，尤其涉及一种具有污水处理功能的电动吸污环卫车。
背景技术
电动环卫车以电力为驱动，具有环保、美观和减少二次污染等优点，为相关环卫系统部门所使用。电动环卫车除了美观，给市容市貌增添风采外，还降低劳动强度、节约劳动成本、提高工作效率，另外也实现了政府大力倡导的低碳环保口号。电动环卫车的种类较多，主要有垃圾车、洒水车、吸污车、吸粪车、道路清扫车、扫雪车等。
目前的电动吸污环卫车在使用时，通常只能简单的将地面上的污水进行吸取，功能较为单一，污水收集在车厢内，到达污水处理厂后再将其卸下进行处理，工作时间较长，工作效率低，满足不了人们在生产生活中的使用需求。
发明内容
本发明的目的是为了解决现有技术中的问题，而提出的一种具有污水处理功能的电动吸污环卫车。
为了实现上述目的，本发明采用了如下技术方案：
一种具有污水处理功能的电动吸污环卫车，包括底盘，所述底盘的上端面设有驾驶舱和车厢，驾驶舱设置于车厢的前方，车厢的内部靠近驾驶舱的一侧设有第一固定板，第一固定板的下端部与车厢内侧之间位置设有吸污泵，吸污泵的进口端连接有吸污管，吸污管的一端延伸至车厢的外部，吸污泵的出口端连接有L形的连接管，连接管的顶端穿过第一固定板与车厢连通，车厢的内部中间位置设有第二固定板，第一固定板与第二固定板之间设有滤筒，滤筒的下方设有固定座，固定座固定在第一固定板与第二固定板的侧壁上，固定座上开有漏斗形的排污槽，排污槽均匀设置，车厢的下端部侧面靠近固定座的位置连接有排污管，排污管上设有阀门，第二固定板的下端部开有贯通的连接口，连接口设置于固定座的上方，第二固定板靠近连接口的一侧侧壁上固定有第一水泵，第一水泵的进口端与连接口连接，第一水泵的出口端连接有排水管，第二固定板靠近排水管的一侧设有第一吸附层和第二吸附层，车厢的底端远离驾驶舱的一侧内壁上固定有第二水泵，第二水泵上连接有T形的喷水管，喷水管固定在车厢的底端外壁上，车厢的顶端一侧设有泄压阀。
优选的，所述第一固定板与第二固定板的顶端靠近滤筒的一侧侧壁上均固定有固定杆，固定杆水平设置，滤筒的顶端固定有“回”字形的支撑板，支撑板搭接在固定杆上，滤筒的横切面为矩形。
优选的，所述第二吸附层的底端两侧均设有挡板，挡板水平设置，挡板固定在车厢的内壁上，第二吸附层滑动连接在挡板上，第一吸附层与第二吸附层内分别填充有活性炭和膜内置陶瓷。
优选的，所述车厢的顶端靠近滤筒的一侧设有第一盖板，车厢靠近挡板的一侧设有第二盖板，且第一盖板与第二盖板上均设有密封圈。
优选的，所述底盘的顶端靠近吸污管的一侧设有两个挂环，吸污管挂接在挂环上。
优选的，所述喷水管的底端两侧均设有雾化喷头。
优选的，所述车厢的一侧外壁上设有控制器，吸污泵、第一水泵、阀门、第二水泵和泄压阀均与控制器电连接。
与现有技术相比，本发明提供了一种具有污水处理功能的电动吸污环卫车，具备以下有益效果：
1、该具有污水处理功能的电动吸污环卫车，通过第一固定板、第二固定板、第一吸附层、第二吸附层、排污管、排污槽、固定座、滤筒、排水管、第一水泵、第二水泵和喷水管的设置，能够使得环卫车不仅具有吸污的功能，还能将吸取的污水依次进行过滤、除泥和净化，从而将污水中的杂质分离出去，使得污水得到有效处理，功能多样，降低污水后续处理的难度，工作效率高;
2、该具有污水处理功能的电动吸污环卫车，通过第一盖板、第二盖板、固定杆、支撑板和挡板的设置，能够方便对滤筒和吸附层的更换，防止滤筒和吸附层使用时间较长被堵塞，从而影响其正常使用，使用效果好。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明不仅能够使得环卫车具有吸污的功能，还能将吸取的污水依次进行过滤、除泥和净化，使得污水得到有效处理，功能多样，降低污水后续处理的难度，工作效率高，同时能够方便对滤筒和吸附层的更换，防止滤筒和吸附层使用时间较长被堵塞，使用效果好。
