申请日2018.09.13
公开(公告)日2019.01.04
IPC分类号C02F9/04; C02F103/30
摘要
本发明提供了一种冷却效率高的印染废水处理装置，包括处理箱;所述处理箱上部内侧壁上横向连接固定有分隔板;所述分隔板上侧右部外表壁上通过螺栓固定安装有电机;所述电机输出轴通过皮带传动装置传动连接有带轮;所述带轮连接固定在转动管上;所述转动管下部外侧表壁上套接固定有连接套;所述连接套左右两侧外表壁上连接固定有搅拌杆;转动管下方设有连接口;所述连接口下侧连接有过滤箱;所述过滤箱内壁上横向连接固定有滤网;所述滤网下方设有滤膜;转动管上侧末端外表壁上连接固定有转动圆环;所述转动圆环转动连接在连接头内部;本发明结构简单，设计合理，操作方便，冷却效率高，适合推广使用。
权利要求书

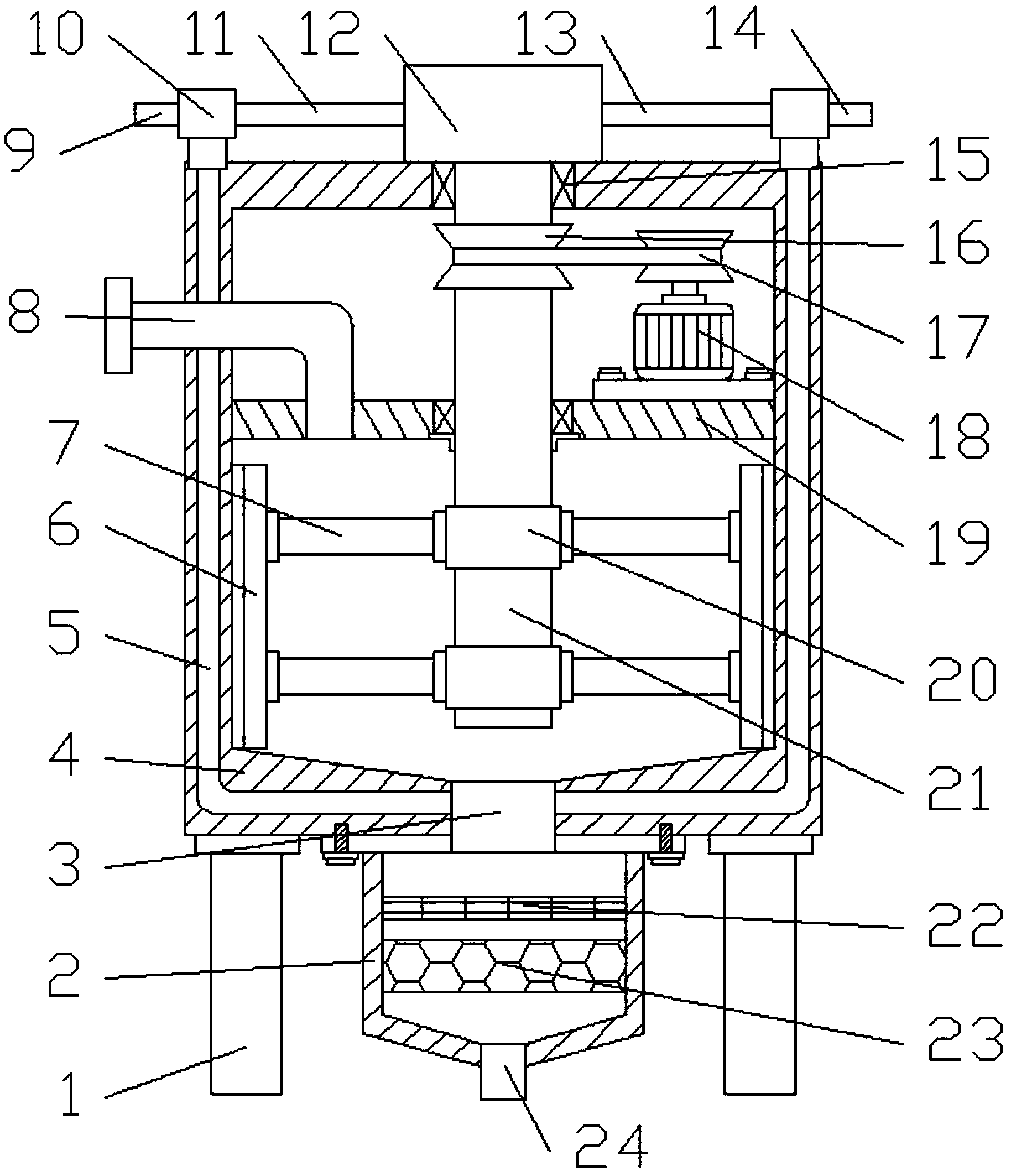

1.一种冷却效率高的印染废水处理装置，包括处理箱(4);其特征在于，所述处理箱(4)呈圆柱体状，其内部设有腔体，且其底部外表壁上连接固定有支撑腿(1);所述支撑腿(1)设有四个，均匀设在处理箱(4)底部;处理箱(4)上部内侧壁上横向连接固定有分隔板(19);所述分隔板(19)上侧右部外表壁上通过螺栓固定安装有电机(18);所述电机(18)输出轴通过皮带传动装置(17)传动连接有带轮(16);所述带轮(16)连接固定在转动管(21)上;所述转动管(21)竖向设在处理箱(4)内部，设在电机(18)左侧，其下部通过连接轴承(15)与分隔板(19)转动连接，且其下部外侧表壁上套接固定有连接套(20);所述连接套(20)上下依次设有两个，设在分隔板(19)下方，其左右两侧外表壁上连接固定有搅拌杆(7);转动管(21)下方设有连接口(3);所述连接口(3)连接固定在处理箱(4)的底部中部壁中，其下侧连接有过滤箱(2);所述过滤箱(2)内壁上横向连接固定有滤网(22);所述滤网(22)下方设有滤膜(23);所述滤膜(23)横向连接固定在过滤箱(2)的内壁上，其下方设有出水口(24);所述出水口(24)连接固定在过滤箱(2)的底部壁中;转动管(21)上部通过连接轴承(15)与处理箱(4)的顶壁转动连接，且其上侧末端外表壁上连接固定有转动圆环(26);所述转动圆环(26)滑动连接在处理箱(4)顶部外表壁上，且其转动连接在连接头(12)内部;所述连接头(12)左侧连接固定有第一连通管(11);所述第一连通管(11)横向设在处理箱(4)上方，其左侧末端连接固定有三通管(10)。
2.根据权利要求1所述的一种冷却效率高的印染废水处理装置，其特征在于，所述搅拌杆(7)设有四个，分别设在转动管(21)两侧，其一侧末端外表壁上连接固定有刮板(6);所述刮板(6)设有两个，左右对称贴合在处理箱(4)内壁上。
3.根据权利要求1所述的一种冷却效率高的印染废水处理装置，其特征在于，所述转动管(21)左侧设有废水进口(8);所述废水进口(8)呈L型，其一侧连接固定在处理箱(4)的左侧内壁中，另一侧连接固定在分隔板(19)的内壁中。
4.根据权利要求1所述的一种冷却效率高的印染废水 处理装置，其特征在于，所述过滤箱(2)通过螺栓固定安装在处理箱(4)的底部外表壁上，可拆卸设置，其上部呈圆柱体状，下部呈圆锥状。
5.根据权利要求1所述的一种冷却效率高的印染废水处理装置，其特征在于，所述转动管(21)内部设有第一冷却腔(27);所述第一冷却腔(27)左右两侧连接有第二冷却腔(28);所述第二冷却腔(28)设在搅拌杆(7)内部。
6.根据权利要求1所述的一种冷却效率高的印染废水处理装置，其特征在于，所述连接头(12)连接固定在处理箱(4)的顶部外表壁上，呈圆柱体状，其内部中空设置，且其内壁与转动圆环(26)交接处设有密封圈(25)。
7.根据权利要求1所述的一种冷却效率高的印染废水处理装置，其特征在于，所述三通管(10)连接固定在处理箱(4)的顶部外表壁上，其左侧连接固定有冷却水进口(9)。
8.根据权利要求1所述的一种冷却效率高的印染废水处理装置，其特征在于，所述三通管(10)下侧连接固定有冷却管(5);所述冷却管(5)镶嵌固定在处理箱(4)两侧和下侧的内壁中，且其末端通过三通管(10)与第二连通管(13)和冷却水出口(14)连接;所述第二连通管(13)连接固定在连接头(12)的右侧壁中。
说明书
一种冷却效率高的印染废水处理装置
技术领域
本发明涉及印染废水处理设备，具体是一种冷却效率高的印染废水处理装置。
背景技术
印染是对纺织物进行物理、化学处理过程的综合。例如在纺织物上增加花纹、图案，改变纺织物的颜色以及相关的前处理工艺等。通过使染料和纤维物之间发生物理或化学变化，将会使得纺织物具有一定色泽、光泽度。根据印染对象的不同，可以将印染过程分为棉纺织印染、麻纺织印染、毛纺织染整、丝绸印染等。中国印染行业发展较快，加工能力位居世界首位，已是纺织印染生产大国。
在印染工业中需要大量的水，水资源的污染是导致环境变恶劣的重要因素，所以印染废水处理也是迫在眉睫，目前，现有的印染化工废水处理需要将废水中重金属离子置换出来，避免重金属离子危害人体健康吗，在置换反应中产生大量的热，所以常常需要对处理装置进行冷却，而现有的废水处理装置冷却效率低，使用较为不便。
发明内容
本发明的目的在于提供一种冷却效率高的印染废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种冷却效率高的印染废水处理装置，包括处理箱;所述处理箱呈圆柱体状，其内部设有腔体，且其底部外表壁上连接固定有支撑腿;所述支撑腿设有四个，均匀设在处理箱底部;处理箱上部内侧壁上横向连接固定有分隔板;所述分隔板上侧右部外表壁上通过螺栓固定安装有电机;所述电机输出轴通过皮带传动装置传动连接有带轮;所述带轮连接固定在转动管上;所述转动管竖向设在处理箱内部，设在电机左侧，其下部通过连接轴承与分隔板转动连接，且其下部外侧表壁上套接固定有连接套;所述连接套上下依次设有两个，设在分隔板下方，其左右两侧外表壁上连接固定有搅拌杆;转动管下方设有连接口;所述连接口连接固定在处理箱的底部中部壁中，其下侧连接有过滤箱;所述过滤箱内壁上横向连接固定有滤网;所述滤网下方设有滤膜;所述滤膜横向连接固定在过滤箱的内壁上，其下方设有出水口;所述出水口连接固定在过滤箱的底部壁中;转动管上部通过连接轴承与处理箱的顶壁转动连接，且其上侧末端外表壁上连接固定有转动圆环;所述转动圆环滑动连接在处理箱顶部外表壁上，且其转动连接在连接头内部;所述连接头左侧连接固定有第一连通管;所述第一连通管横向设在处理箱上方，其左侧末端连接固定有三通管。
作为本发明进一步的方案：所述搅拌杆设有四个，分别设在转动管两侧，其一侧末端外表壁上连接固定有刮板;所述刮板设有两个，左右对称贴合在处理箱内壁上。
作为本发明进一步的方案：所述转动管左侧设有废水进口;所述废水进口呈L型，其一侧连接固定在处理箱的左侧内壁中，另一侧连接固定在分隔板的内壁中。
作为本发明进一步的方案：所述过滤箱通过螺栓固定安装在处理箱的底部外表壁上，可拆卸设置，其上部呈圆柱体状，下部呈圆锥状。
作为本发明进一步的方案：所述转动管内部设有第一冷却腔;所述第一冷却腔左右两侧连接有第二冷却腔;所述第二冷却腔设在搅拌杆内部。
作为本发明进一步的方案：所述连接头连接固定在处理箱的顶部外表壁上，呈圆柱体状，其内部中空设置，且其内壁与转动圆环交接处设有密封圈。
作为本发明进一步的方案：所述三通管连接固定在处理箱的顶部外表壁上，其左侧连接固定有冷却水进口。
作为本发明再进一步的方案：所述三通管下侧连接固定有冷却管;所述冷却管镶嵌固定在处理箱两侧和下侧的内壁中，且其末端通过三通管与第二连通管和冷却水出口连接;所述第二连通管连接固定在连接头的右侧壁中。
与现有技术相比，本发明的有益效果是：
本发明通过冷却管、冷却腔的设置，极大的提高了装置的冷却效率;通过刮板的设置，可将装置内壁上凝聚的杂质刮除;通过过滤箱可拆卸设置，可对废水进行过滤后，对过滤装置进行更换;通过密封圈的设置，提高了装置的密封性;本发明结构简单，设计合理，操作方便，冷却效率高，适合推广使用。
